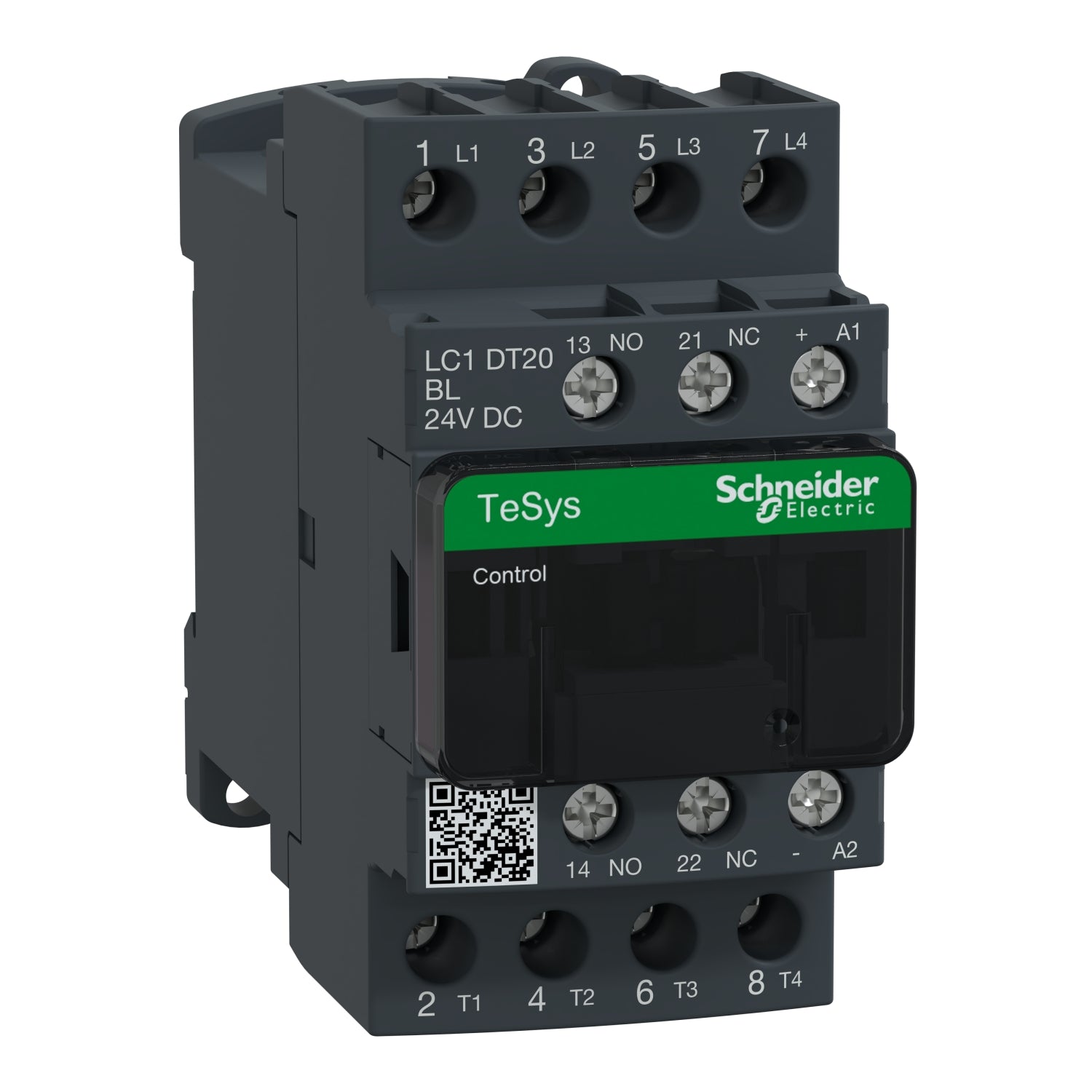

LC1DT20BL - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 20A 24V CC bobina (bajo consumo) Schneider
LC1DT20BL - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 20A 24V CC bobina (bajo consumo) Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1DT20BL
La referencia LC1DT20BL Schneider es un contactor TeSys D de 4 polos con configuración 4 NA destinado a aplicaciones de carga no inductiva de hasta 20 A y 690 V AC-1. La referencia LC1DT20BL incluye una bobina de 24 V CC de bajo consumo con módulo limitador contra sobretensiones transitorias, contactos auxiliares integrados 1 NA y 1 NC con certificación de contacto espejo y conexión mediante bornes de tornillo. El contactor LC1DT20BL proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos por hora y funcionamiento estable en entornos de hasta 60 °C. Su diseño compacto de 45 mm permite montaje en carril DIN o fijación con tornillos y cumple certificaciones IEC UL CSA CCC EAC y Marine bajo la norma Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LC1DT20BL
TeSys || TeSys Deca
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1
4P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
20 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación
24 V CC
Otras Especificaciones de LC1DT20BL
LC1D
4 NA
Con
10 A (at 60 °C) for Circuito de señalización || 20 A (at 60 °C) for Circuito de alimentación
140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1 || 250 A at 440 V for Circuito de alimentación conforming to IEC 60947
250 A at 440 V for Circuito de alimentación conforming to IEC 60947
30 A 40 °C - 10 min for Circuito de alimentación || 61 A 40 °C - 1 min for Circuito de alimentación || 105 A 40 °C - 10 s for Circuito de alimentación || 210 A 40 °C - 1 s for Circuito de alimentación || 100 A - 1 s for Circuito de señalización || 120 A - 500 ms for Circuito de señalización || 140 A - 100 ms for Circuito de señalización
10 A gG for Circuito de señalización conforming to IEC 60947-5-1 || 25 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 20 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
2,5 mOhm - Ith 20 A 50 Hz for Circuito de alimentación
1,56 W AC-1
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
30 Mciclos
DC bajo consumo
Con diodo de limitador de pico bidireccional integrado
0.1...0.3 Uc (-40…70 °C):desconexión CC || 0,8-1,25 Uc (-40…60 °C):operactiva CC || 1...1.25 Uc (60…70 °C):operactiva CC
2,4 W 20 °C)
2,4 W en 20 °C
77 ±15 % ms cierre || 25 ±20 % ms apertura
40 ms
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for Circuito de señalización
5 mA for Circuito de señalización
> 10 MOhm for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1
DNV || GL || CCC || LROS (Lloyds Register of Shipping) || RINA || BV || GOST || UL || CSA || CB
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms)
85 mm
45 mm
99 mm
0,365 kg
