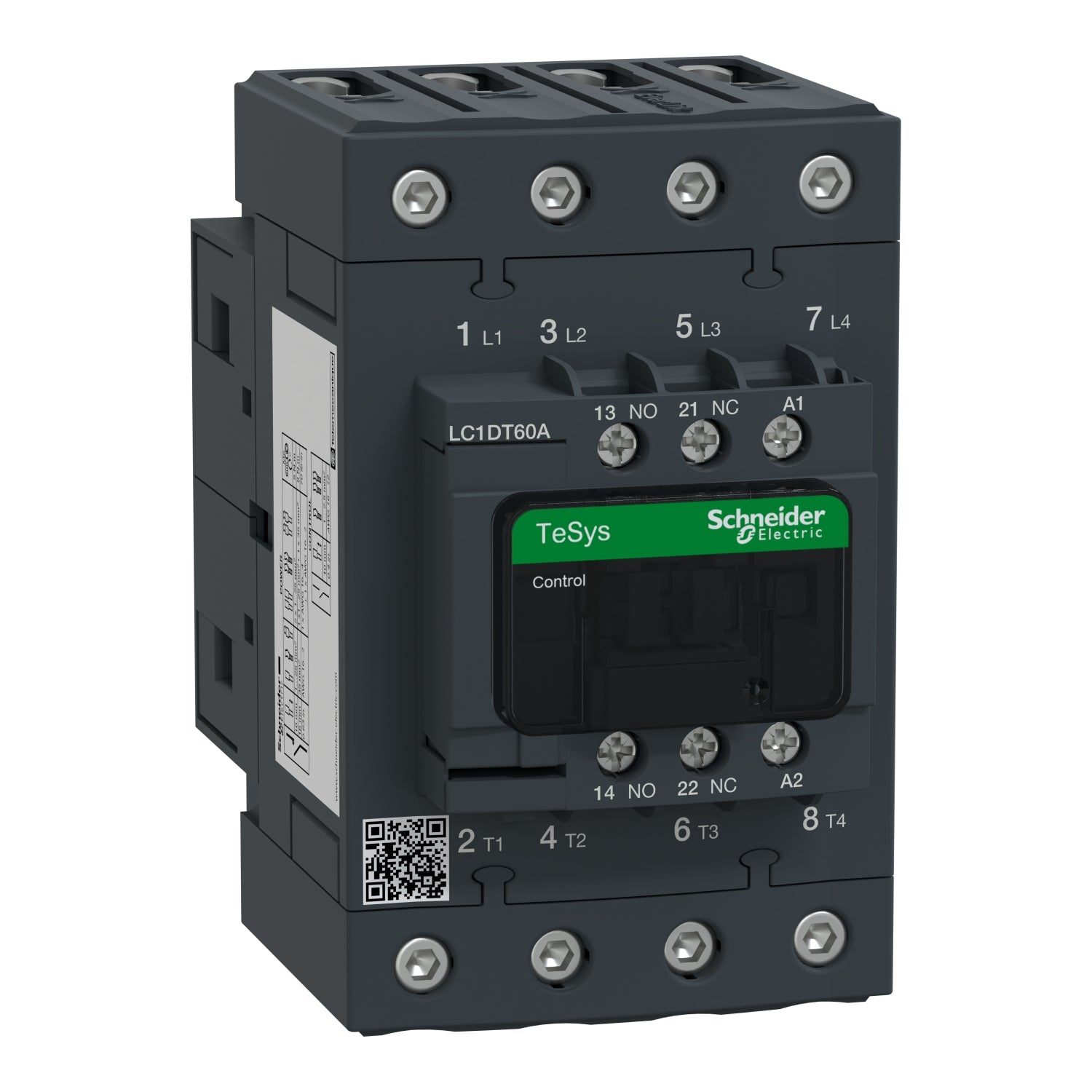

LC1DT60AP7 - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 60A 230V CA 50/60 Hz bobina Schneider
LC1DT60AP7 - Contactor Tesys D 4P (4 NA) AC-1 <= 440V 60A 230V CA 50/60 Hz bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1DT60AP7
La referencia LC1DT60AP7 Schneider es un contactor TeSys D de 4 polos con configuración 4 NA destinado a aplicaciones de carga no inductiva de hasta 60 A y 690 V AC-1. La referencia LC1DT60AP7 incorpora una bobina de 230 V CA a 50 o 60 Hz, contactos auxiliares integrados 1 NA y 1 NC con certificación de contacto espejo, conexiones de alimentación mediante bornes EverLink BTR y conexiones de control por bornes de tornillo. El contactor LC1DT60AP7 ofrece gran durabilidad y fiabilidad con velocidades de maniobra de hasta 3600 ciclos por hora y tolerancia térmica de hasta 60 °C. Su diseño compacto de 70 mm admite instalación en carril DIN o fijación con tornillos y cumple certificaciones IEC UL CSA CCC EAC y Marine bajo Green Premium conforme a RoHS y REACh.
Especificaciones Principales de LC1DT60AP7
TeSys || TeSys Deca
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1
4P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
60 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1DT60AP7
LC1D
4 NA
Con
10 A (at 60 °C) for circuito de señalización || 60 A (at 60 °C) for circuito de alimentación
140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1 || 800 A at 440 V for circuito de alimentación conforming to IEC 60947
800 A at 440 V for circuito de alimentación conforming to IEC 60947
320 A 40 °C - 10 s for circuito de alimentación || 720 A 40 °C - 1 s for circuito de alimentación || 72 A 40 °C - 10 min for circuito de alimentación || 165 A 40 °C - 1 min for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 80 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 80 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
1,6 mOhm - Ith 60 A 50 Hz for circuito de alimentación
5,8 W AC-1
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
6 Mciclos
1,4 Mciclos 60 A AC-1 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
140 VA 60 Hz cos phi 0,75 (at 20 °C) || 160 VA 50 Hz cos phi 0,75 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) || 15 VA 50 Hz cos phi 0,3 (at 20 °C)
4…5 W at 50/60 Hz
4...19 ms apertura || 12...26 ms cierre
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,7 N.m - en conectores de tornillo EverLink BTR - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en conectores de tornillo EverLink BTR - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 8 N.m - en conectores de tornillo EverLink BTR - cable 25…35 mm² hexagonal 4 mm || Circuito de alimentación, estado 1 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm² hexagonal 4 mm || Circuito de control, estado 1 1,7 N.m - en conectores de tornillo EverLink BTR - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 2,5 N.m - en conectores de tornillo EverLink BTR - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1
GL || GOST || UL || LROS (Lloyds Register of Shipping) || CCC || CSA || BV || DNV || RINA
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms)
122 mm
70 mm
120 mm
1,09 kg
