Descripción de LC1DT80AP7

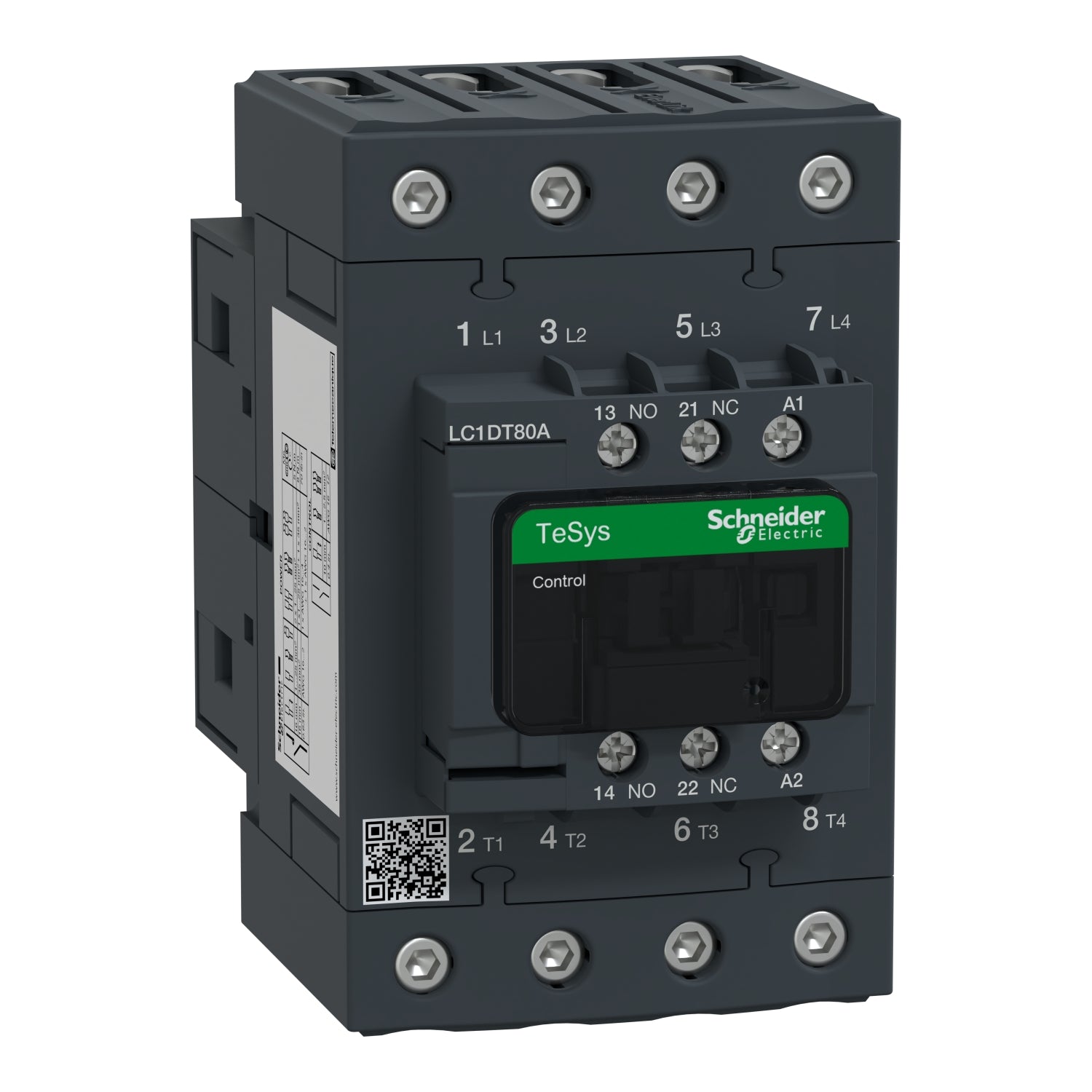

La referencia LC1DT80AP7 Schneider es un contactor TeSys D de 4 polos con configuración 4 NA diseñado para aplicaciones de carga no inductiva de hasta 80 A y 690 V AC-1. La referencia LC1DT80AP7 incluye una bobina de 230 V CA a 50 o 60 Hz, contactos auxiliares integrados 1 NA y 1 NC con certificación de contacto espejo y conexiones de alimentación mediante bornes EverLink BTR junto con bornes de tornillo para el control. El contactor LC1DT80AP7 proporciona fiabilidad elevada con velocidades de hasta 3600 ciclos de maniobra por hora y correcta operación en entornos de hasta 60 °C. Su estructura de 70 mm de ancho permite montaje en carril DIN o fijación con tornillos y está certificado bajo normas IEC UL CSA CCC EAC y Marine cumpliendo Green Premium según RoHS y REACh.
Especificaciones Principales de LC1DT80AP7
TeSys || TeSys Deca
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1
4P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
80 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación
230 V CA 50/60 Hz
Otras Especificaciones de LC1DT80AP7
LC1D
4 NA
Con
10 A (at 60 °C) for Circuito de señalización || 80 A (at 60 °C) for Circuito de alimentación
140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1 || 1000 A at 440 V for Circuito de alimentación conforming to IEC 60947
1000 A at 440 V for Circuito de alimentación conforming to IEC 60947
640 A 40 °C - 10 s for Circuito de alimentación || 900 A 40 °C - 1 s for Circuito de alimentación || 110 A 40 °C - 10 min for Circuito de alimentación || 260 A 40 °C - 1 min for Circuito de alimentación || 100 A - 1 s for Circuito de señalización || 120 A - 500 ms for Circuito de señalización || 140 A - 100 ms for Circuito de señalización
10 A gG for Circuito de señalización conforming to IEC 60947-5-1 || 125 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 125 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
1,6 mOhm - Ith 80 A 50 Hz for Circuito de alimentación
10,2 W AC-1
Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
6 Mciclos
1,4 Mciclos 80 A AC-1 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
140 VA 60 Hz cos phi 0,75 (at 20 °C) || 160 VA 50 Hz cos phi 0,75 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) || 15 VA 50 Hz cos phi 0,3 (at 20 °C)
4…5 W at 50/60 Hz
4...19 ms apertura || 12...26 ms cierre
3600 cyc/h at 60 °C
Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: conectores de tornillo EverLink BTR 1 1…35 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: conectores de tornillo EverLink BTR 2 1…25 mm² - cable stiffness: sólido sin terminal
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de alimentación, estado 1 8 N.m - en Bornas tornillo - cable 25…35 mm² hexagonal 4 mm || Circuito de alimentación, estado 1 5 N.m - en Bornas tornillo - cable 1…25 mm² hexagonal 4 mm || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for Circuito de señalización
5 mA for Circuito de señalización
> 10 MOhm for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1
DNV || GL || UL || CSA || BV || GOST || CCC || LROS (Lloyds Register of Shipping) || RINA
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms)
122 mm
70 mm
120 mm
1,15 kg
