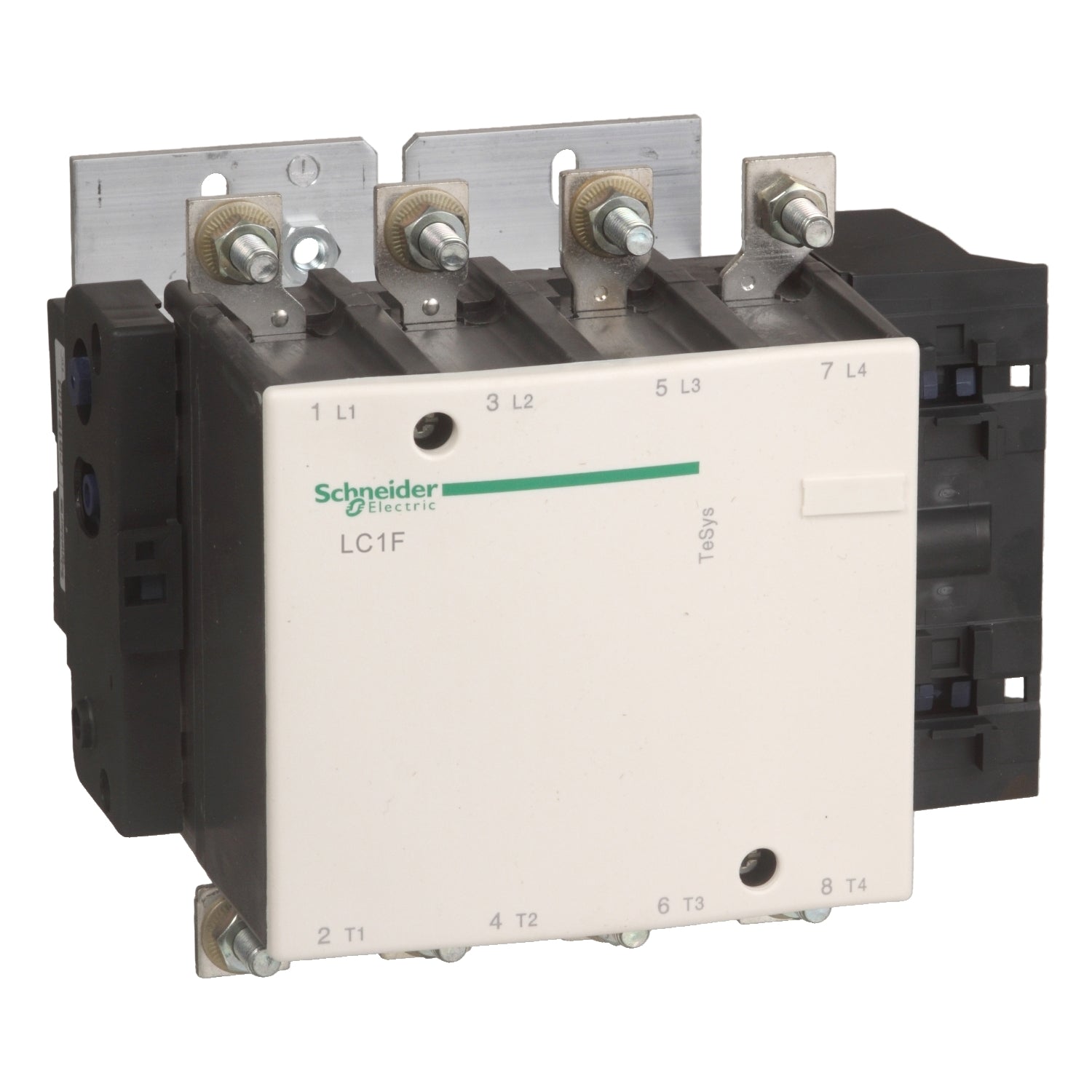

LC1F2654 - Contactor LC1F - 350A AC1 4P sin bobina Schneider
LC1F2654 - Contactor LC1F - 350A AC1 4P sin bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1F2654
La referencia LC1F2654 Schneider es un contactor TeSys F de 4 polos con configuración 4 NA diseñado para aplicaciones de carga no inductiva en categoría AC 1 hasta 350 A y tensiones de hasta 1000 V. El contactor LC1F2654 se suministra sin bobina para permitir seleccionar e instalar posteriormente la más adecuada según la aplicación y se instala mediante bornes de tornillo aptos para barras o cables con terminales. Proporciona alta fiabilidad y durabilidad con velocidades de maniobra de hasta 2400 ciclos por hora y funcionamiento en entornos con temperaturas de hasta 55 °C. Su diseño incluye un cajón preparado para insertar la bobina seleccionada y permite añadir una amplia gama de bloques y accesorios complementarios pedidos por separado. El contactor LC1F2654 cuenta con certificaciones IEC UL CSA CCC y EAC y pertenece al programa Green Premium cumpliendo RoHS y REACh.
Especificaciones Principales de LC1F2654
TeSys
TeSys F
Conector
LC1F
Carga resistiva
AC-1
4P
4 NA
350 A 40 °C) en <= 440 V CA AC-1
Otras Especificaciones de LC1F2654
24...1000 V CA 40...400 Hz con bobina LX1 / LX9 || 24...460 V DC con bobina LX4 || 100...250 V CA 50/60 Hz con bobina LXE || 100...380 V con bobina LXE
8 kV
III
350 A (at 40 °C)
2650 A CA conforming to IEC 60947-4-1
2120 A conforming to IEC 60947-4-1
2200 A 40 °C - 10 s || 1230 A 40 °C - 30 s || 950 A 40 °C - 1 min || 620 A 40 °C - 3 min || 480 A 40 °C - 10 min
315 A aM at <= 440 V || 400 A gG at <= 440 V
0,3 mOhm - Ith 350 A 50 Hz
1000 V acorde a IEC 60947-4-1 || 1500 V acorde a VDE 0110 gr C
37 W AC-1
Operactiva: 0.85...1.1 Uc CA 40...400 Hz con bobina LX1 / LX9 || Desconexión: 0,35...0,55 Uc CA 40...400 Hz con bobina LX1 / LX9 || Operactiva: 0.85...1.1 Uc CC con bobina LX4 || Desconexión: 0,15...0,2 Uc CC con bobina LX4 || Operactiva: 85...275 V CA 50/60 Hz con bobina LXE || Desconexión: 0...60 V CA 50/60 Hz con bobina LXE || Operactiva: 85...418 V CC con bobina LXE || Desconexión: 0...45 V CC con bobina LXE
8 W || 2,2…2,5 W
40...65 ms cierre para con bobina LX1 / LX9 || 100...170 ms apertura para con bobina LX1 / LX9 || 40...50 ms cierre para con bobina LX4 || 40...65 ms apertura para con bobina LX4 || 40...80 ms cierre para con bobina LXE || 6...54 ms apertura para con bobina LXE
Placa
IEC 60947-1 || IEC 60947-4-1 || JIS C8201-4-1 || EN 60947-1 || EN 60947-4-1
ABS || CB || DNV || RMROS || UL || CSA || RINA || LROS (Lloyds Register of Shipping) || BV || UKCA
Circuito de alimentación, estado 1 Barra 2 cable(s) - sección barra colectora: 32 x 4 mm || Circuito de alimentación, estado 1 terminales cerrados 1 cable(s) 240 mm² || Circuito de alimentación, estado 1 conector 1 cable(s) 240 mm² || Circuito de alimentación, estado 1 conexión atornillada || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm²sólido Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm² || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm² || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,25…2,5 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²sólido Sin extremidad de cable
Circuito de alimentación, estado 1 35 N.m || Circuito de control, estado 1 1,2 N.m || Circuito de control, estado 1 0,6 N.m
10 Mciclos
600…700 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9 || 655…803 VA (at 20 °C)con bobina LX4 || 300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE || 300…310 VA (at 20 °C)con bobina LXE
8…10 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9 || 3,68…4,53 VA (at 20 °C)con bobina LX4 || 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE || 2,5…4,0 VA (at 20 °C)con bobina LXE
2400 cyc/h en <55 °C
LC1F
<= 1000 V AC-1 || <= 690 V AC-3 || <= 690 V AC-4 || <= 460 V CC
IP20 Cara frontal con cubiertas acorde a IEC 60529 || IP20 Cara frontal con cubiertas acorde a VDE 0106
TH
-5…55 °C
-60…80 °C
-40…70 °C
3000 m sin reducción de la potencia nominal
Vibraciones contactor abierto:2 Gn, 5...300 Hz || Vibraciones conector cerrado:5 Gn, 5...300 Hz || Impactos contactor abierto:6 Gn para 1/2 onda sinusoidal (11 ms) || Impactos conector cerrado:15 Gn para 1/2 onda sinusoidal (11 ms)
203 mm
244,5 mm
213 mm
8,54 kg
