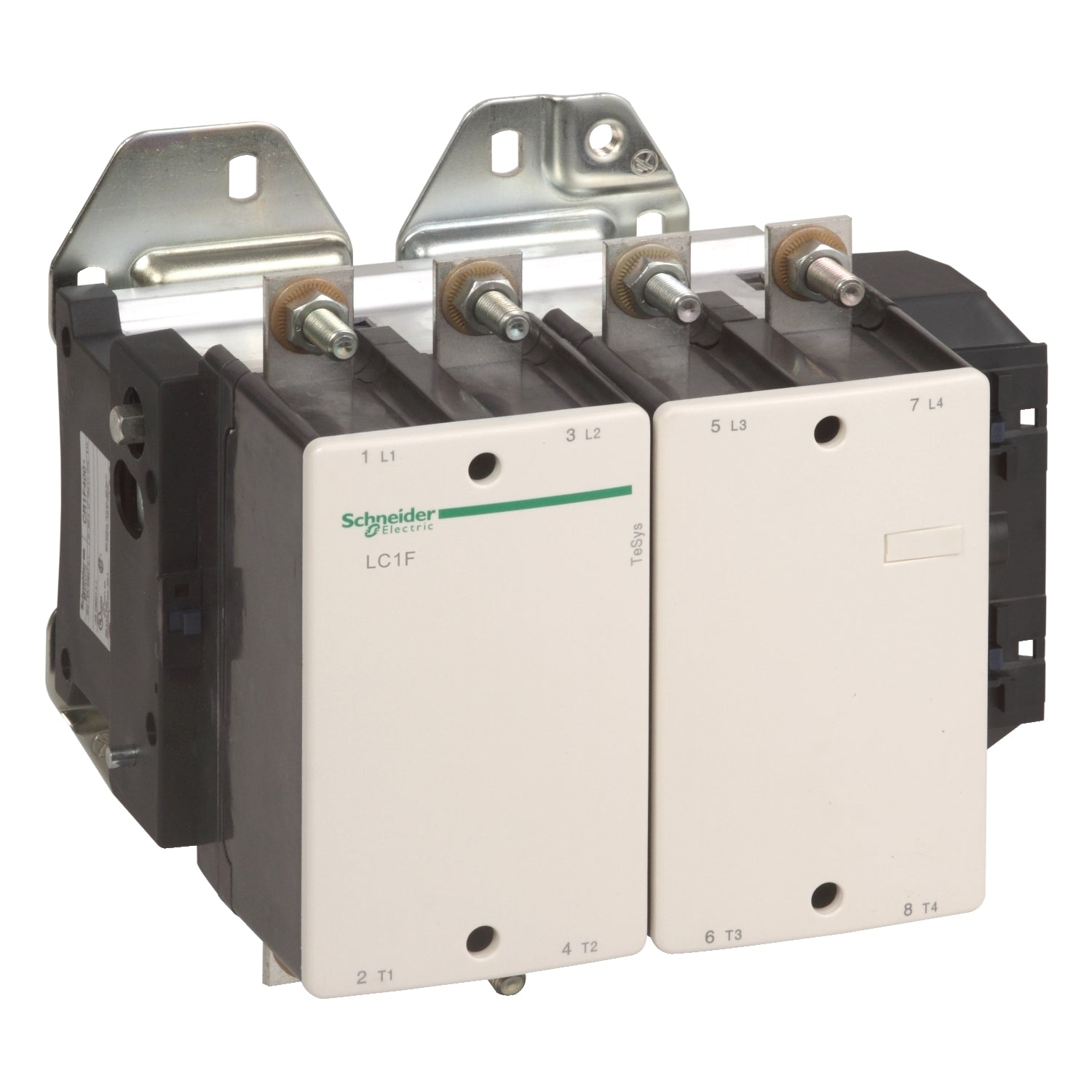

LC1F4004 - Contactor LC1F - 500A AC1 4P sin bobina Schneider
LC1F4004 - Contactor LC1F - 500A AC1 4P sin bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1F4004
La referencia LC1F4004 Schneider es un contactor TeSys F de 4 polos con configuración 4 NA para aplicaciones de carga no inductiva en categoría AC 1 hasta 500 A y tensiones de hasta 1000 V. El contactor LC1F4004 se suministra sin bobina para permitir la instalación de la versión adecuada según la necesidad de la máquina y dispone de bornes de tornillo aptos para barras o cables con terminales. Ofrece gran durabilidad y fiabilidad con velocidades de maniobra de hasta 2400 ciclos por hora y funcionamiento en entornos con temperaturas de hasta 55 °C. Su diseño incorpora un cajón para facilitar la inserción de la bobina seleccionada y es compatible con una amplia gama de bloques y accesorios complementarios disponibles por separado. El contactor LC1F4004 dispone de certificaciones IEC UL CSA CCC y EAC y pertenece al programa Green Premium cumpliendo RoHS y REACh.
Especificaciones Principales de LC1F4004
TeSys
TeSys F
Conector
LC1F
Carga resistiva
AC-1
4P
4 NA
<= 1000 V CA 50/60 Hz || <= 460 V CC
500 A 40 °C) en <= 440 V CA AC-1
Otras Especificaciones de LC1F4004
48...1000 V CA 40...400 Hz con bobina LX1 / LX9 || 48...440 V DC con bobina LX4 || 100...250 V CA 50/60 Hz con bobina LXE || 100...380 V DC con bobina LXE
8 kV
III
500 A (at 40 °C)
4000 A CA conforming to IEC 60947-4-1
3200 A conforming to IEC 60947-4-1
3600 A 40 °C - 10 s || 2400 A 40 °C - 30 s || 1700 A 40 °C - 1 min || 1200 A 40 °C - 3 min || 1000 A 40 °C - 10 min
400 A aM at <= 440 V || 500 A gG at <= 440 V
0,26 mOhm - Ith 500 A 50 Hz
1000 V acorde a IEC 60947-4-1 || 1500 V acorde a VDE 0110 gr C
65 W AC-1
Operactiva: 0.85...1.1 Uc CA 40...400 Hz con bobina LX1 / LX9 || Desconexión: 0.3...0.5 Uc CA 40...400 Hz con bobina LX1 / LX9 || Operactiva: 0.85...1.1 Uc CC con bobina LX4 || Desconexión: 0.2...0.35 Uc CC con bobina LX4 || Operactiva: 85...275 V CA 50/60 Hz con bobina LXE || Desconexión: 0...60 V CA 50/60 Hz con bobina LXE || Operactiva: 85...418 V CC con bobina LXE || Desconexión: 0...45 V CC con bobina LXE
14 W || 2,2…5,5 W
40...75 ms cierre para con bobina LX1 / LX9 || 100...170 ms apertura para con bobina LX1 / LX9 || 50...60 ms cierre para con bobina LX4 || 45...60 ms apertura para con bobina LX4 || 40...80 ms cierre para con bobina LXE || 6...54 ms apertura para con bobina LXE
Placa
JIS C8201-4-1 || IEC 60947-4-1 || IEC 60947-1 || EN 60947-4-1 || EN 60947-1
CB || ABS || DNV || RMROS || LROS (Lloyds Register of Shipping) || BV || RINA || UL || CSA || UKCA
Circuito de alimentación, estado 1 Barra 2 cable(s) - sección barra colectora: 30 x 5 mm || Circuito de alimentación, estado 1 terminales cerrados 2 cable(s) 150 mm² || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm²sólido Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1…4 mm² || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…4 mm² || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,25…2,5 mm²flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 1,0 cable(s) 0,2…2,5 mm²sólido Sin extremidad de cable
Circuito de alimentación, estado 1 35 N.m || Circuito de control, estado 1 1,2 N.m || Circuito de control, estado 1 0,6 N.m
10 Mciclos
1000…1150 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9 || 920…1140 VA (at 20 °C)con bobina LX4 || 360…470 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE || 410…450 VA (at 20 °C)con bobina LXE
12…18 VA, 40...400 Hz cos phi 0,9 (at 20 °C)con bobina LX1 / LX9 || 4…7,5 VA (at 20 °C)con bobina LX4 || 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)con bobina LXE || 2,5…4,0 VA (at 20 °C)con bobina LXE
2400 cyc/h en <55 °C
LC1F
IP20 Cara frontal con cubiertas acorde a IEC 60529 || IP20 Cara frontal con cubiertas acorde a VDE 0106
TH
-5…55 °C
-60…80 °C
-40…70 °C
3000 m sin reducción de la potencia nominal
Vibraciones contactor abierto:1.5 Gn, 5...300 Hz || Vibraciones conector cerrado:5 Gn, 5...300 Hz || Impactos contactor abierto:6 Gn para 1/2 onda sinusoidal (11 ms) || Impactos conector cerrado:15 Gn para 1/2 onda sinusoidal (11 ms)
206 mm
261 mm
219 mm
8 kg
