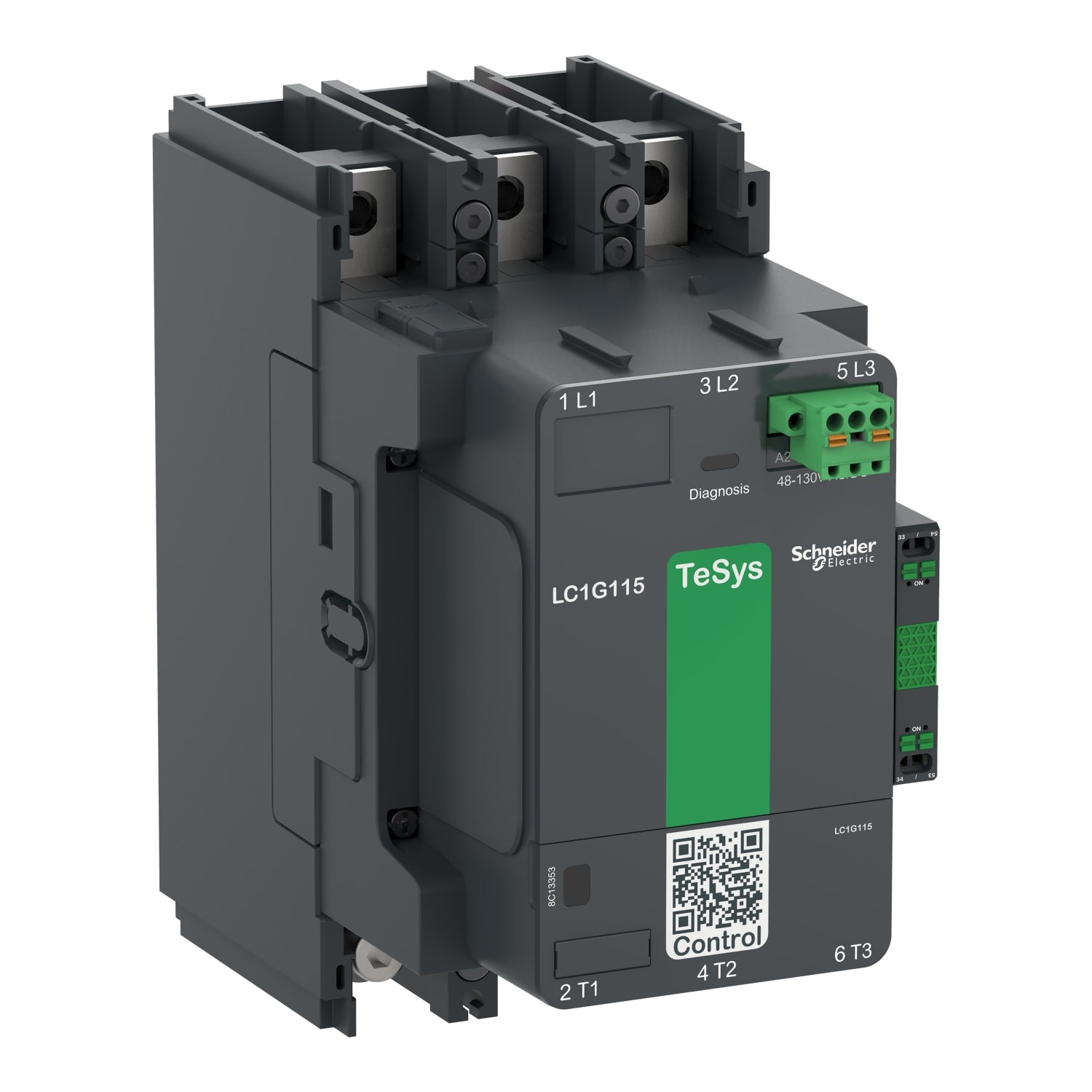

LC1G115KUEN - Contactor TeSys LC1G 115A 440V 3P AC3 Estándar bobina 100-250V CA-CC Schneider
LC1G115KUEN - Contactor TeSys LC1G 115A 440V 3P AC3 Estándar bobina 100-250V CA-CC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC1G115KUEN
La referencia LC1G115KUEN Schneider es un contactor de alta potencia TeSys Giga de 3 polos con configuración 3 NA para aplicaciones de categoría AC 3 hasta 115 A y 75 kW a 440 V. El contactor LC1G115KUEN incorpora una bobina electrónica de bajo consumo con banda ancha de 100 a 250 V en CA o CC y dispone de un bloque auxiliar 1 NA y 1 NC de alta fiabilidad apto para señalización de bajo nivel. Está diseñado para aplicaciones exigentes con velocidades de operación de hasta 600 ciclos por hora y funcionamiento en entornos de hasta 60 °C y permite reemplazar el módulo de conmutación para prolongar la vida útil del equipo. El LC1G115KUEN facilita la instalación gracias a su acceso frontal a las conexiones y la posibilidad de montar el relé de sobrecarga directamente debajo además de permitir fijación en cualquier orientación. Ofrece protección IP2X en la cara frontal y funcionamiento en altitudes de hasta 3000 m sin degradación. Sus dimensiones son 255 mm de alto 108 mm de ancho y 175 mm de profundidad. El contactor LC1G115KUEN cuenta con certificaciones CE CB CCC cULus EAC KC RCM y Marine y forma parte del programa Green Premium cumpliendo RoHS y REACh.
Especificaciones Principales de LC1G115KUEN
TeSys
TeSys GS
Conector
LC1G
Power switching || Control del motor
AC-1 || AC-3 || AC-4 || AC-4 || AC-5A || AC-5B || AC-6b || AC-6B || AC-8b || AC-20A || DC-1 || DC-3 || DC-5
3P
<= 1000 V CA 50/60 Hz || <= 460 V CC
250 A (at <40 °C) at <= 1000 V AC-1 || 115 A (at <60 °C) at <= 440 V AC-3
100...250 V CA 50/60 Hz || 100...250 V CC
Operactiva: 0.8 Uc Min...1.1 Uc Max (at <60 °C) || Desconexión: 0.1 Uc Max...0.45 Uc Min (at <60 °C)
Otras Especificaciones de LC1G115KUEN
8 kV
III
250 A (at 40 °C)
1040 A at 440 V
1,1 kA - 10 s || 0,64 kA - 30 s || 0,52 kA - 1 min || 0,4 kA - 3 min || 0,32 kA - 10 min
125 A aM at <= 440 V for motor || 125 A aM at <= 690 V for motor || 315 A gG at <= 690 V
0,00018 Ohm
1000 V
10 W AC-1 - Ith 250 A || 3 W AC-3 - Ith 115 A
LC1K
3 NA
1 NA + 1 NC
30 kW at 230 V CA 50/60 Hz (AC-4) || 55 kW at 400 V CA 50/60 Hz (AC-4) || 55 kW at 415 V CA 50/60 Hz (AC-4) || 75 kW at 440 V CA 50/60 Hz (AC-4) || 75 kW at 500 V CA 50/60 Hz (AC-4) || 75 kW at 690 V CA 50/60 Hz (AC-4) || 30 kW at 230 V CA 50/60 Hz (AC-3) || 55 kW at 400 V CA 50/60 Hz (AC-3) || 55 kW at 415 V CA 50/60 Hz (AC-3) || 75 kW at 440 V CA 50/60 Hz (AC-3) || 75 kW at 500 V CA 50/60 Hz (AC-3) || 75 kW at 690 V CA 50/60 Hz (AC-3) || 30 kW at 230 V CA 50/60 Hz (AC-4) || 55 kW at 400 V CA 50/60 Hz (AC-4) || 55 kW at 415 V CA 50/60 Hz (AC-4) || 65 kW at 440 V CA 50/60 Hz (AC-4) || 65 kW at 500 V CA 50/60 Hz (AC-4) || 75 kW at 690 V CA 50/60 Hz (AC-4)
30 hp at 200/208 V 60 Hz || 40 hp at 230/240 V 60 Hz || 75 hp at 460/480 V 60 Hz || 100 hp at 575/600 V 60 Hz
1560 A at 440 V
Limitador de picos bidireccional integrado
B10d = 400000 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 3000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
8 Mciclos
540 VA
380 W
12,4 VA
7,8 W
40...70 ms cierre || 15...50 ms apertura
600 cyc/h AC-3 || 600 cyc/h AC-4 || 300 cyc/h AC-1 || 150 cyc/h AC-4
Circuito de alimentación: Barra 2 - busbar cross section: 25 x 6 mm || Circuito de alimentación: terminales cerrados 1 185 mm² || Circuito de alimentación: conexión atornillada || Circuito de control: push-in 1 0,2…2,5 mm² - cable stiffness: filamentos sólidos sin terminal || Circuito de control: push-in 1 0,25…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: push-in 2 0,5…1,0 mm² Con extremo de cable || Circuito de control: push-in 0,75…2,5 mm² - cable stiffness: filamentos sólidos sin terminal || Circuito de control: push-in 0,75…2,5 mm² - cable stiffness: flexible Con extremo de cable
35 mm
Placa
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || JIS C8201-4-1 || JIS C8201-5-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-1 || UL 60335-2-40:Annex JJ
Esquema CB || CCC || cULus || EAC || CE || UKCA || EU-RO-MR by DNV-GL
18 N.m
193 mm
108 mm
193 mm
3,5 kg
IP2X Cara frontal con cubiertas acorde a IEC 60529 || IP2X Cara frontal con cubiertas acorde a VDE 0106
-25…60 °C
-60…80 °C
Vibraciones 5…300 Hz 2 gn contactor sellado || Vibraciones 5…300 Hz 4 gn cierre del contactor || Impactos 10 gn 11 ms contactor sellado || Impactos 15 gn 11 ms cierre del contactor
Gris oscuro
TH
-40…70 °C a Uc
