Descripción de LC2D115P7

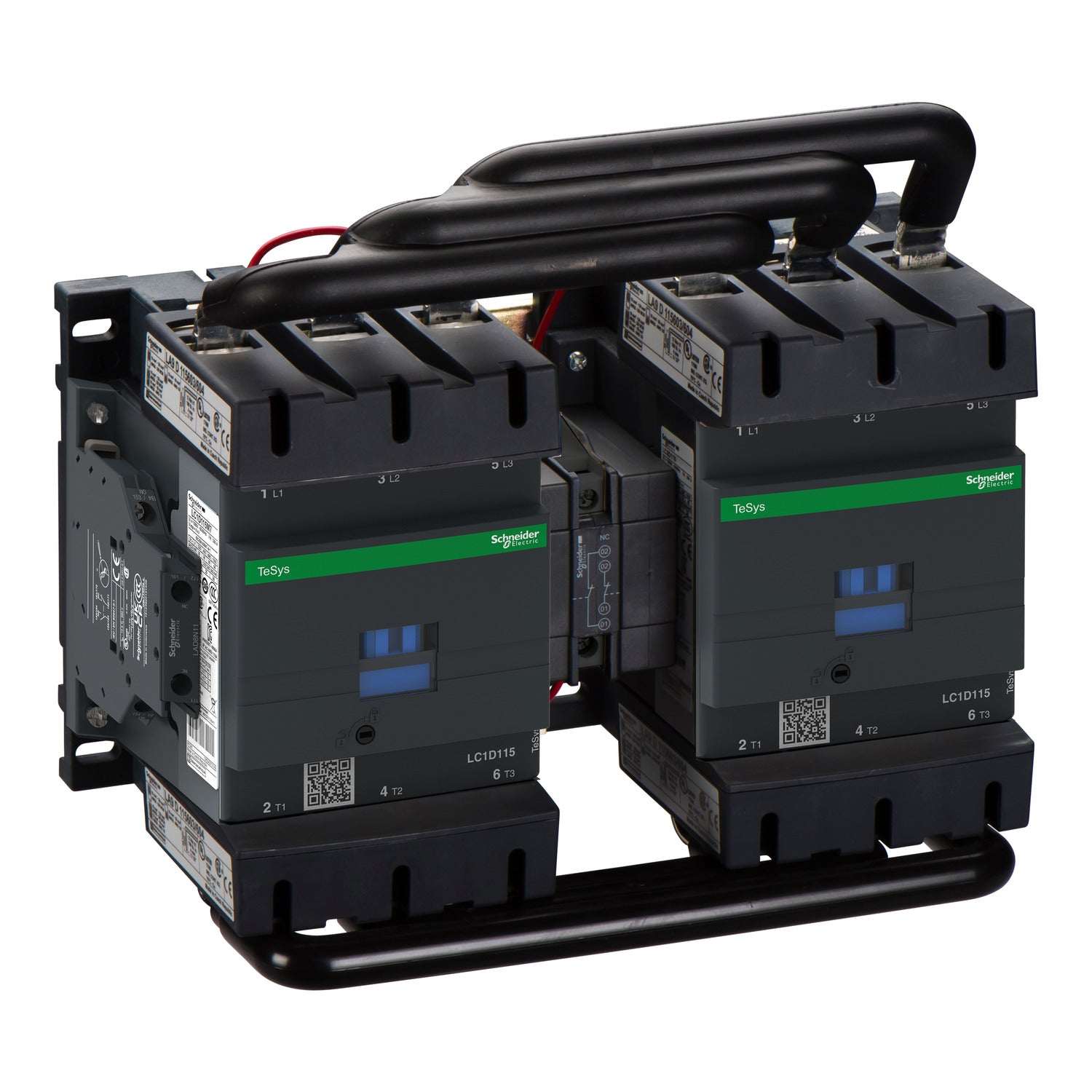

La referencia LC2D115P7 Schneider es un contactor de inversión TeSys DF de 3 polos con 3 contactos de potencia normalmente abiertos, premontado con barra de bus inversora, diseñado para aplicaciones de carga resistiva y control del motor en categorías de empleo AC-1, AC-3 y AC-4. El contactor LC2D115P7 presenta una tensión nominal de empleo en el circuito de alimentación de hasta 1000 V CA de 25 a 400 Hz y hasta 300 V CC, con una corriente nominal de empleo de 200 A a menos de 60 °C a 440 V CA en AC-1 y de 115 A a menos de 60 °C a 440 V CA en AC-3. El modelo LC2D115P7 ofrece potencias de motor de 30 kW a 220 a 230 V CA a 50 60 Hz, 55 kW a 380 a 400 V CA a 50 60 Hz, 59 kW a 415 V CA a 50 60 Hz, 59 kW a 440 V CA a 50 60 Hz, 75 kW a 500 V CA a 50 60 Hz, 80 kW a 660 a 690 V CA a 50 60 Hz y 65 kW a 1000 V CA a 50 60 Hz, así como potencias en caballos de 30 hp a 200 a 208 V CA a 60 Hz en motores trifásicos, 40 hp a 230 a 240 V CA a 60 Hz en motores trifásicos, 75 hp a 460 a 480 V CA a 60 Hz en motores trifásicos y 100 hp a 575 a 600 V CA a 60 Hz en motores trifásicos. El equipo LC2D115P7 incorpora un circuito de control en corriente alterna con tensión de bobina de 230 V CA a 50 60 Hz, contactos auxiliares 1 NA más 1 NC, una tensión soportada a impulsos de 8 kV según IEC 60947, categoría de sobretensión III, una corriente térmica convencional de 200 A para el circuito de alimentación y un poder de conexión nominal Irms de hasta 1260 A a 440 V en el circuito de alimentación y de 140 A en CA y 250 A en CC en el circuito de señalización.
