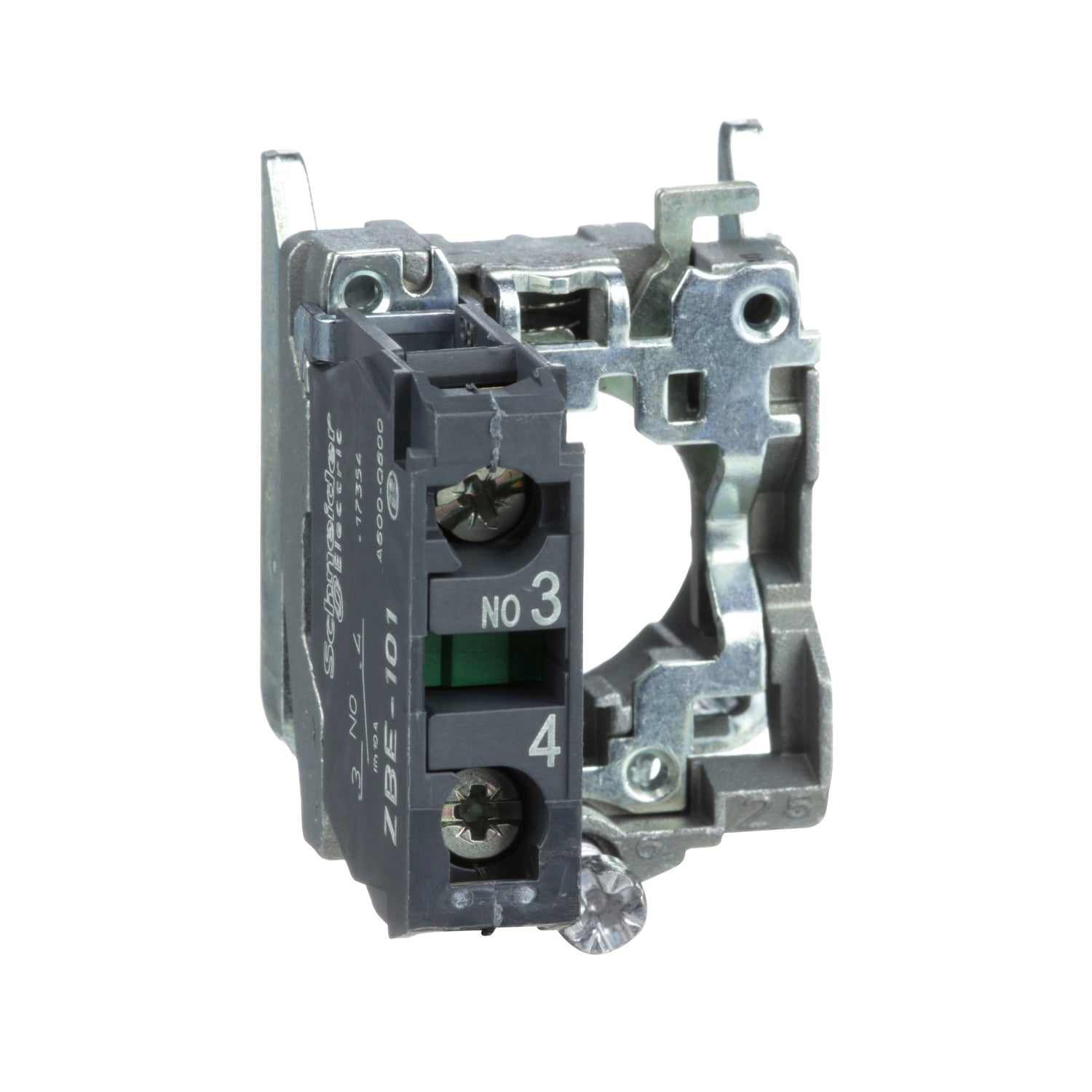

ZB4BZ101 - Cuerpo completo Harmony XB4 - 1na Schneider
ZB4BZ101 - Cuerpo completo Harmony XB4 - 1na Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de ZB4BZ101
La referencia ZB4BZ101 Schneider es un cuerpo completo de la gama Harmony XB4 equipado con un bloque de contactos 1 NA y un collarín de fijación, diseñado para crear pulsadores completos añadiendo un cabezal compatible. La referencia ZB4BZ101 permite una integración rápida y sencilla en sistemas de mando y señalización de Ø 22 mm. La referencia ZB4BZ101 ofrece una solución versátil para configuraciones personalizadas de pulsadores y cuenta con un amplio rango de temperaturas de funcionamiento de -40 °C a 70 °C, lo que la hace adecuada para múltiples aplicaciones industriales.
Especificaciones Principales de ZB4BZ101
Harmony XB4
Cuerpo completo/ contacto montaje completo
ZB4
Zamak
1
Estándar
1 NA
Ruptura lenta
Individual
Anillo de fijación || Cuerpo
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Otras Especificaciones de ZB4BZ101
30 mm
47 mm
37 mm
(13-14)NO
0,053 kg
Contactos estándar
Sin
2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
2,3 N NA estado eléctrico cambiante
0,05 N.m NA estado eléctrico cambiante
5000000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
10000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 10000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
Basic sub-assemblies
TH
-40…70 °C
-40…70 °C
IP20 conforme a IEC 60529
CSA C22.2 No 14 || IEC 60947-5-1 || UL 508 || JIS C8201-5-1 || IEC 60947-5-4 || IEC 60947-5-5 || IEC 60947-1 || JIS C8201-1
BV || UL || CSA || DNV || LROS (Lloyds Register of Shipping)
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
