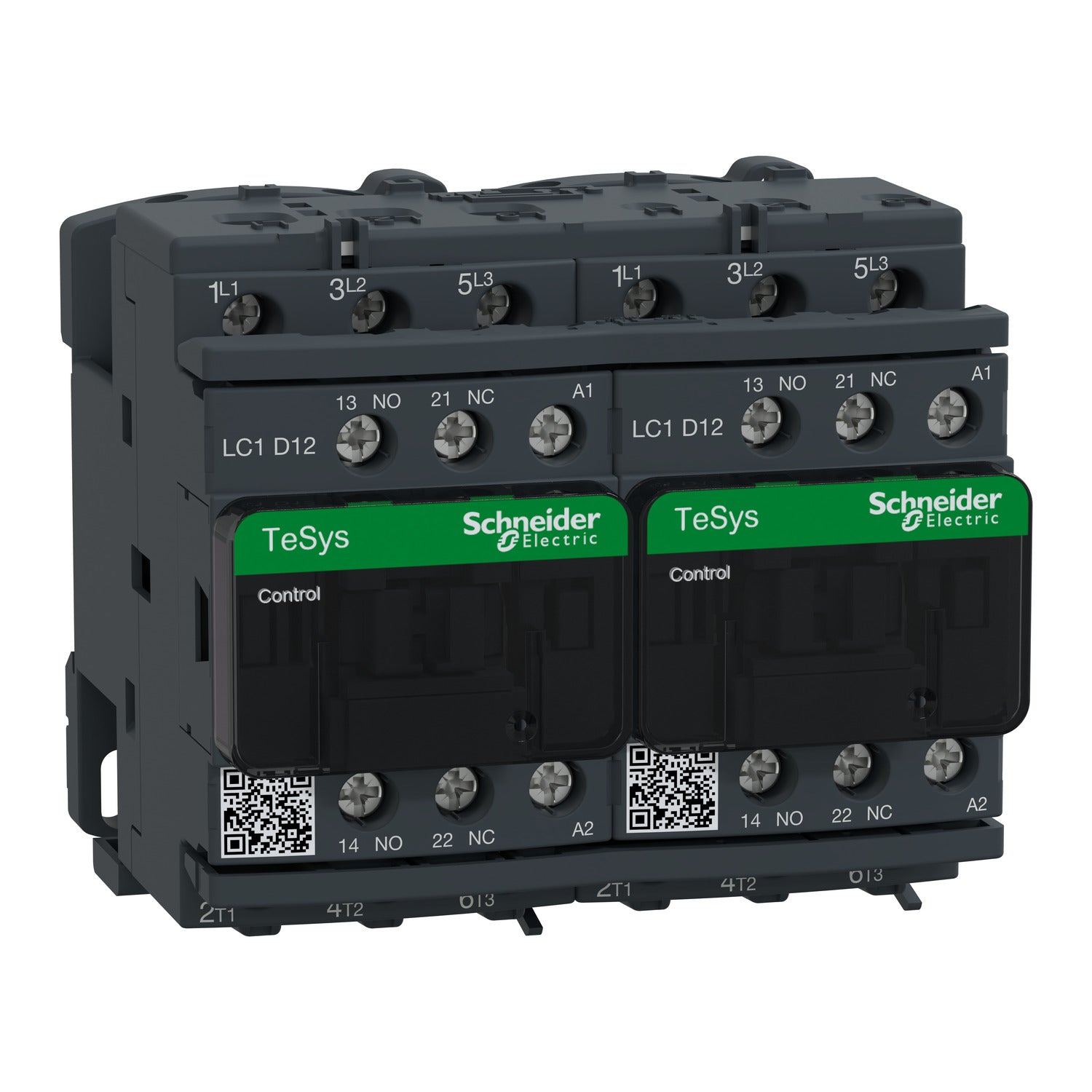

LC2D12P7 - Inversor Tesys D 3P (3 NA) AC-3 <= 440V 12A 230V CA bobina Schneider
LC2D12P7 - Inversor Tesys D 3P (3 NA) AC-3 <= 440V 12A 230V CA bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC2D12P7
La referencia LC2D12P7 Schneider es un contactor inversor TeSys D de 3 polos con 3 contactos normalmente abiertos, destinado a aplicaciones de control de motores de hasta 12 A a 690 V en categoría AC-3 con una potencia de hasta 5,5 kW a 400 V. El contactor LC2D12P7 dispone de bobinas de 230 V CA a 50 60 Hz, contactos auxiliares integrados 2 NA más 2 NC certificados por espejo NC y conexión mediante terminales con abrazaderas de tornillo. El modelo LC2D12P7 está diseñado para velocidades de funcionamiento de hasta 3600 ciclos por hora y para trabajar en entornos con una temperatura máxima de 60 °C, ofreciendo alta confiabilidad y durabilidad en aplicaciones estándar. El equipo LC2D12P7 presenta un formato compacto de 90 mm de ancho, admite montaje en carril DIN o fijación con tornillos, dispone de conexiones de alimentación inversa precableadas e interbloqueo mecánico sin interbloqueo eléctrico y cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine, siendo compatible con Green Premium según RoHS y REACh.
Especificaciones Principales de LC2D12P7
TeSys || TeSys Deca
TeSys D || TeSys DF
Contactor de inversión
LC2D
Control del motor || Carga resistiva
AC-1 || AC-3 || AC-4
Premontada con barra de bus inversora
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación || 12 A (at <60 °C) at <= 440 V CA AC-3 for Circuito de alimentación || 12 A (at <60 °C) at <= 440 V CA AC-4 for Circuito de alimentación
3 kW at 220...230 V CA 50 Hz || 5,5 kW at 380...400 V CA 50 Hz || 5,5 kW at 415 V CA 50 Hz || 5,5 kW at 440 V CA 50 Hz || 7,5 kW at 500 V CA 50 Hz || 7,5 kW at 660...690 V CA 50 Hz
1 hp at 115 V CA 60 Hz for 1 fase motors || 2 hp at 230/240 V CA 60 Hz for 1 fase motors || 3 hp at 200/208 V CA 60 Hz for 3 fases motors || 3 hp at 230/240 V CA 60 Hz for 3 fases motors || 7,5 hp at 460/480 V CA 60 Hz for 3 fases motors || 10 hp at 575/600 V CA 60 Hz for 3 fases motors
CA en 50/60 Hz
230 V CA 50/60 Hz
1 NA + 1 NC
6 kV acorde a IEC 60947
III
10 A (at 60 °C) for Circuito de señalización || 25 A (at 60 °C) for Circuito de alimentación
250 A at 440 V for Circuito de alimentación conforming to IEC 60947 || 140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1
Otras Especificaciones de LC2D12P7
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
70 VA 60 Hz cos phi 0,75 (at 20 °C) || 70 VA 50 Hz cos phi 0,75 (at 20 °C)
7,5 VA 60 Hz cos phi 0,3 (at 20 °C) || 7 VA 50 Hz cos phi 0,3 (at 20 °C)
2…3 W en 50/60 Hz
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
5 mA for Circuito de señalización
17 V for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
> 10 MOhm for Circuito de señalización
IP20 Cara frontal acorde a IEC 60529
acorde a IACS E10 || acorde a IEC 60947-1 Annex Q category D
TH acorde a IEC 60068-2-30
3
-40…60 °C || 60…70 °C con restricciones
-60…80 °C
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto:2 Gn, 5...300 Hz || Vibraciones conector cerrado:4 Gn, 5...300 Hz || Impactos contactor abierto:10 Gn para 11 ms || Impactos conector cerrado:15 Gn para 11 ms
77 mm
90 mm
86 mm
0,697 kg
