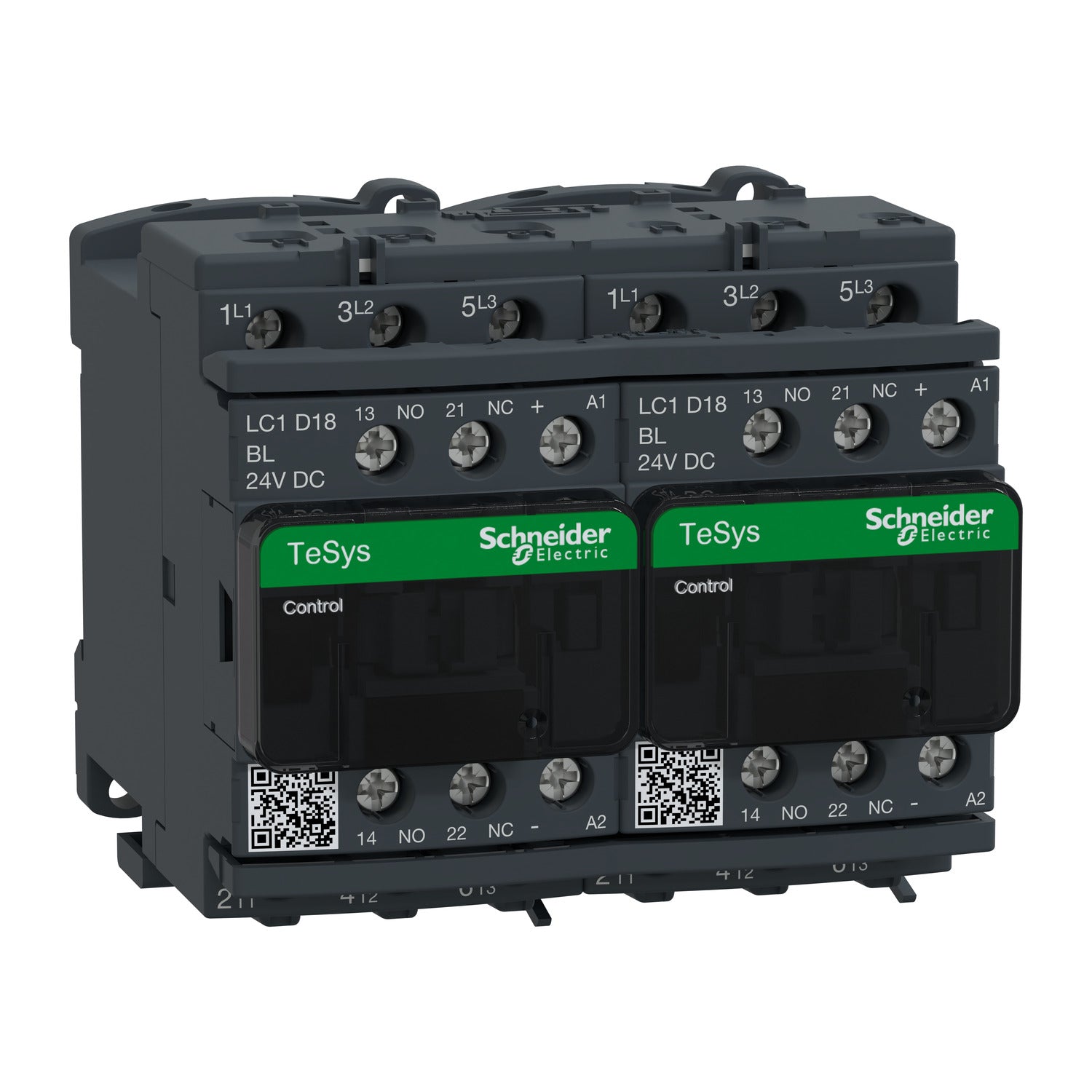

LC2D18BL - Inversor Tesys D 3P (3 NA) AC-3 <= 440V 18A 24V CC bobina (bajo consumo) Schneider
LC2D18BL - Inversor Tesys D 3P (3 NA) AC-3 <= 440V 18A 24V CC bobina (bajo consumo) Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LC2D18BL
La referencia LC2D18BL Schneider es un contactor inversor TeSys D de 3 polos con 3 contactos normalmente abiertos, indicado para aplicaciones de control de motores de hasta 18 A a 690 V en categoría AC-3 con una potencia de hasta 7,5 kW a 400 V. El contactor LC2D18BL incorpora bobinas de 24 V CC de bajo consumo, contactos auxiliares integrados 2 NA más 2 NC con espejo NC certificado y conexiones de alimentación y de control mediante bornes de tornillo. El modelo LC2D18BL está equipado con conexiones de alimentación de inversión precableadas y enclavamiento mecánico sin enclavamiento eléctrico, presenta un formato compacto de 90 mm de ancho, admite montaje en carril DIN y proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 60 ciclos por minuto. El equipo LC2D18BL cuenta con certificaciones IEC, UL, CSA, CCC, EAC y Marine y cumple la norma Green Premium según RoHS y REACh.
Especificaciones Principales de LC2D18BL
TeSys || TeSys Deca
TeSys D || TeSys DF
Contactor de inversión
LC2D
Carga resistiva || Control del motor
AC-1 || AC-3 || AC-4
Premontada con barra de bus inversora
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
18 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 32 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 18 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
4 kW at 220...230 V CA 50...60 Hz || 7,5 kW at 380...400 V CA 50...60 Hz || 9 kW at 415 V CA 50...60 Hz || 9 kW at 440 V CA 50...60 Hz || 10 kW at 500 V CA 50...60 Hz || 10 kW at 660...690 V CA 50...60 Hz
1 hp at 115 V CA 60 Hz for 1 fase motors || 3 hp at 230/240 V CA 60 Hz for 1 fase motors || 5 hp at 200/208 V CA 60 Hz for 3 fases motors || 5 hp at 230/240 V CA 60 Hz for 3 fases motors || 10 hp at 460/480 V CA 60 Hz for 3 fases motors || 15 hp at 575/600 V CA 60 Hz for 3 fases motors
DC bajo consumo
24 V CC
1 NA + 1 NC
6 kV acorde a IEC 60947
III
10 A (at 60 °C) for circuito de señalización || 32 A (at 60 °C) for circuito de alimentación
140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1 || 300 A at 440 V for circuito de alimentación conforming to IEC 60947
Otras Especificaciones de LC2D18BL
Con diodo de limitador de pico bidireccional integrado
0.1...0.3 Uc (-40…70 °C):desconexión CC || 0,8-1,25 Uc (-40…60 °C):operactiva CC || 1...1.25 Uc (60…70 °C):operactiva CC
40 ms
2,4 W 20 °C)
2,4 W en 20 °C
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
5 mA for circuito de señalización
17 V for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
> 10 MOhm for circuito de señalización
IP20 Cara frontal acorde a IEC 60529
acorde a IACS E10 || acorde a IEC 60947-1 Annex Q category D
TH acorde a IEC 60068-2-30
3
-40…60 °C || 60…70 °C con restricciones
-60…80 °C
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto:2 Gn, 5...300 Hz || Vibraciones conector cerrado:4 Gn, 5...300 Hz || Impactos contactor abierto:10 Gn para 11 ms || Impactos conector cerrado:15 Gn para 11 ms
77 mm
90 mm
95 mm
1,037 kg
