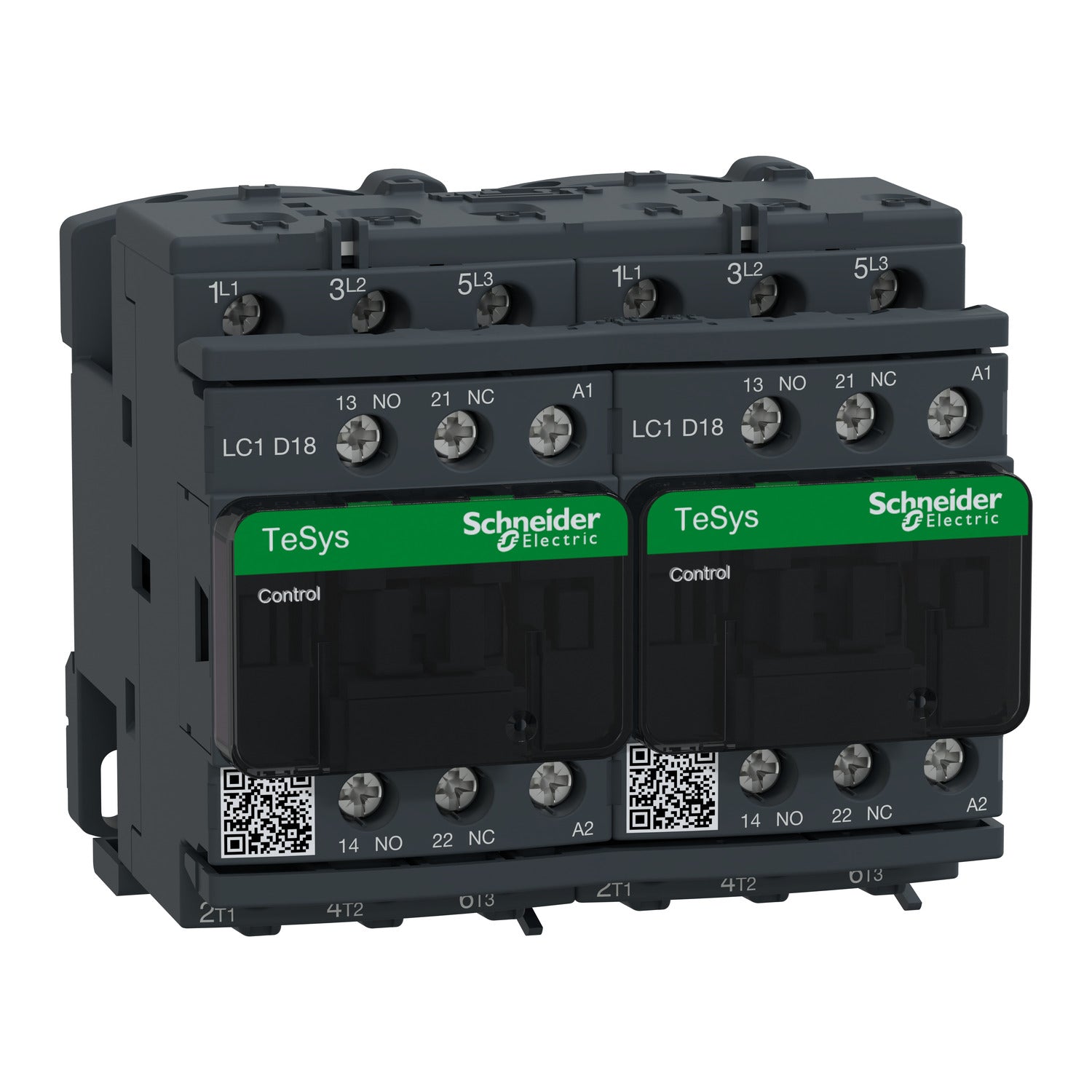

Descripción de LC2D18P7

La referencia LC2D18P7 Schneider es un contactor de inversión TeSys D de 3 polos con 3 contactos de potencia normalmente abiertos, premontado con barra de bus inversora, destinado a aplicaciones de carga resistiva y control del motor en categorías de empleo AC-3, AC-1 y AC-4. El contactor LC2D18P7 presenta una tensión nominal de empleo en el circuito de alimentación de hasta 690 V CA de 25 a 400 Hz y hasta 300 V CC, con una corriente nominal de empleo de 18 A a menos de 60 °C a 440 V CA en AC-3 y AC-4 y de 32 A a menos de 60 °C a 440 V CA en AC-1. El modelo LC2D18P7 proporciona potencias de motor de 4 kW a 220 a 230 V CA, 7,5 kW a 380 a 400 V CA, 9 kW a 415 V CA, 9 kW a 440 V CA, 10 kW a 500 V CA y 10 kW a 660 a 690 V CA a 50 60 Hz, además de potencias en caballos de 1 hp a 115 V CA monofásico, 3 hp a 230 a 240 V CA monofásico, 5 hp a 200 a 208 V CA trifásico, 5 hp a 230 a 240 V CA trifásico, 10 hp a 460 a 480 V CA trifásico y 15 hp a 575 a 600 V CA trifásico. El equipo LC2D18P7 incorpora un circuito de control en corriente alterna con tensión de bobina de 230 V CA a 50 60 Hz, contactos auxiliares 1 NA + 1 NC, una tensión soportada a impulsos de 6 kV según IEC 60947, categoría de sobretensión III, corrientes térmicas convencionales de 32 A para el circuito de alimentación y 10 A para el circuito de señalización y un poder de conexión nominal Irms de hasta 300 A a 440 V en el circuito de alimentación y 250 A CC en el circuito de señalización.
