Descripción de LC2D25B7

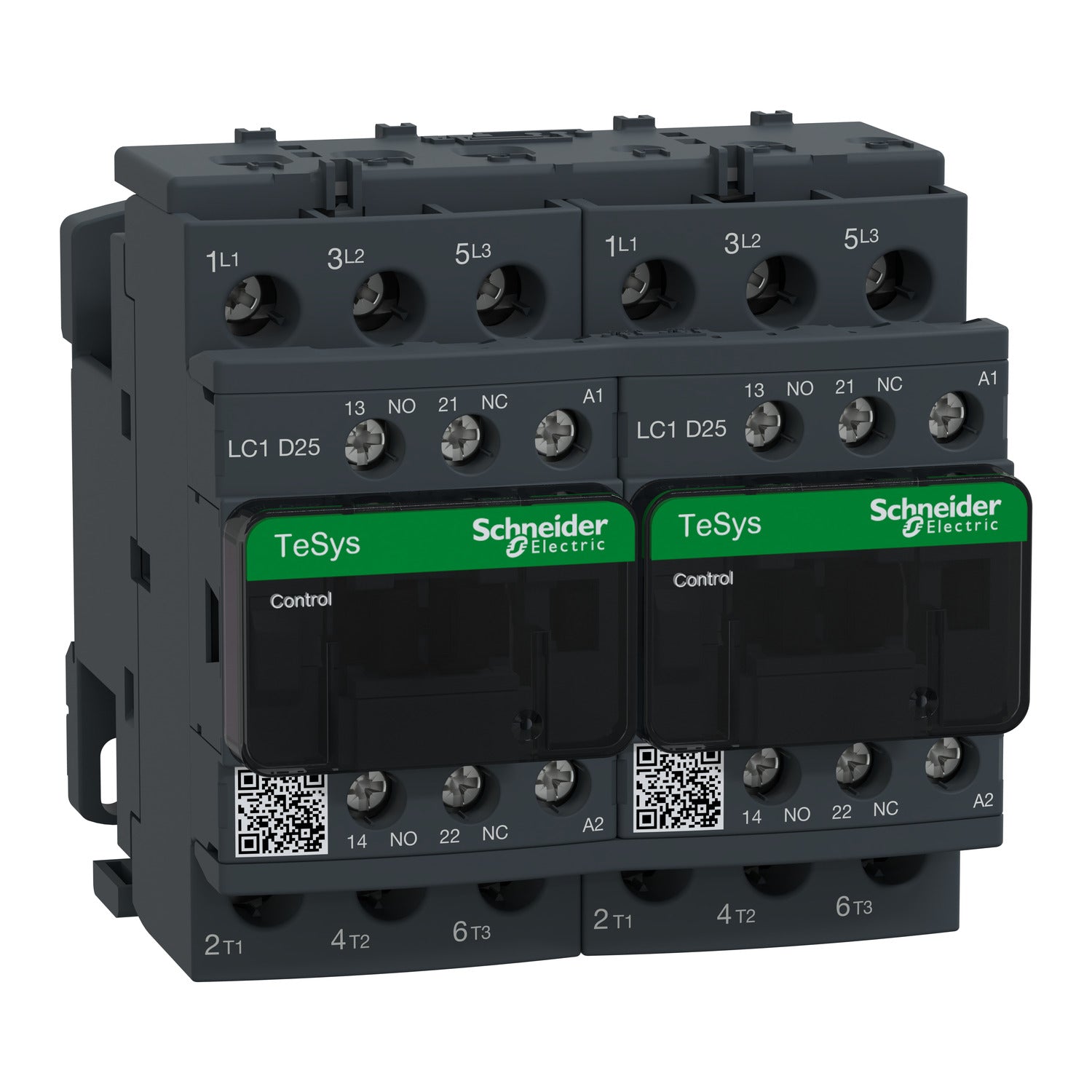

La referencia LC2D25B7 Schneider es un contactor de inversión TeSys DF de 3 polos con 3 contactos de potencia normalmente abiertos, premontado con barra de bus inversora, diseñado para aplicaciones de control del motor y carga resistiva en categorías de empleo AC-1, AC-3 y AC-4. El contactor LC2D25B7 dispone de una tensión nominal de empleo en el circuito de alimentación de hasta 690 V CA de 25 a 400 Hz y hasta 300 V CC, con una corriente nominal de empleo de 25 A a menos de 60 °C a 440 V CA en AC-3 y de 40 A a menos de 60 °C a 440 V CA en AC-1. El modelo LC2D25B7 ofrece potencias de motor de 5,5 kW a 220 a 230 V CA, 11 kW a 380 a 400 V CA, 11 kW a 415 V CA, 11 kW a 440 V CA, 15 kW a 500 V CA y 15 kW a 660 a 690 V CA a 50 60 Hz, así como potencias en caballos de 2 hp a 115 V CA monofásico, 3 hp a 230 a 240 V CA monofásico, 7,5 hp a 200 a 208 V CA trifásico, 7,5 hp a 230 a 240 V CA trifásico, 15 hp a 460 a 480 V CA trifásico y 20 hp a 575 a 600 V CA trifásico. El equipo LC2D25B7 incorpora un circuito de control en corriente alterna con tensión de bobina de 24 V CA a 50 60 Hz, contactos auxiliares 1 NA + 1 NC, tensión soportada a impulsos de 6 kV según IEC 60947, categoría de sobretensión III, corrientes térmicas convencionales de 40 A para el circuito de alimentación y 10 A para el circuito de señalización y un poder de conexión nominal Irms de hasta 450 A a 440 V en el circuito de alimentación y 250 A CC en el circuito de señalización.
