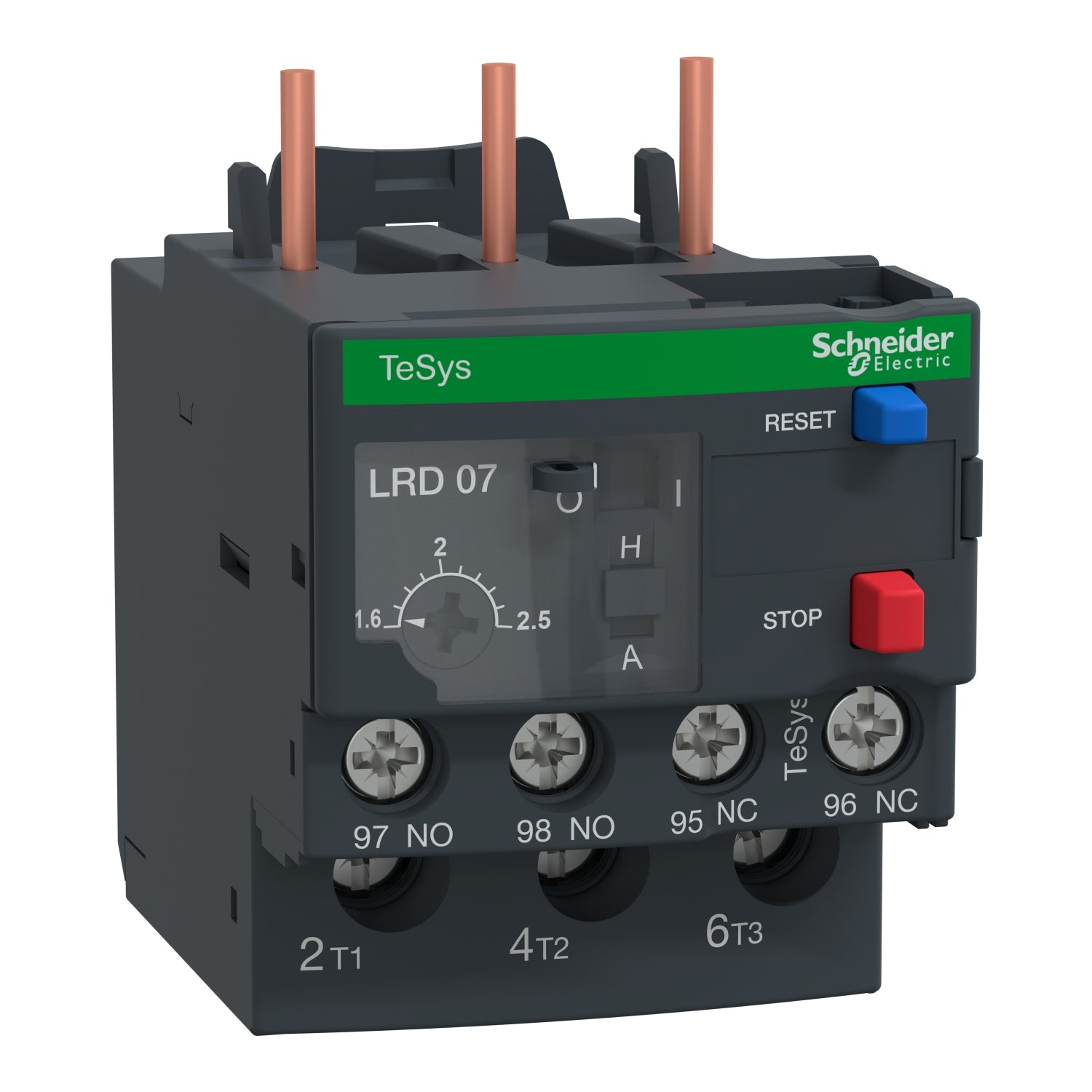

LRD076 - Relé térmico Schneider TeSys 1.6-2.5 A Clase 10A
LRD076 - Relé térmico Schneider TeSys 1.6-2.5 A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LRD076
La referencia LRD076 Schneider es un relé de sobrecarga térmica diferencial de la gama TeSys y TeSys Deca, perteneciente a la familia TeSys LRD y TeSys DF, diseñado para la protección de motores. La referencia LRD076 es compatible con los contactores LC1D09, LC1D12, LC1D18 a D38, LC1D25 y LC1D32, admite tipo de red en corriente continua y corriente alterna y dispone de una clase de disparo por sobrecarga Clase 10A conforme a IEC 60947-4-1, con un rango de ajustes de protección térmica de 1,6 a 2,5 A y una tensión nominal de aislamiento de 600 V conforme a CSA y UL y de 690 V conforme a IEC 60947-4-1. El relé térmico LRD076 está destinado a aplicaciones de protección de motor dentro de sistemas de maniobra y control industrial.
Especificaciones Principales de LRD076
TeSys || TeSys Deca
TeSys LRD || TeSys DF
Reles de sobrecarga térmica diferencial
LRD
Protección del motor
LC1D18...D38 || LC1D38 || LC1D12 || LC1D32 || LC1D09 || LC1D25
CC || CA
Clase 10A acorde a IEC 60947-4-1
1,6…2,5 A
Circuito de alimentación, estado 1 600 V acorde a CSA || Circuito de alimentación, estado 1 600 V acorde a UL || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Otras Especificaciones de LRD076
0...400 Hz
Placa, con accesorios específicos || Carril, con accesorios específicos || Bajo contactor
1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
1 NA + 1 NC
5 A para circuito de señalización
3 A en 120 V AC-15 para circuito de señalización || 0,22 A en 125 V DC-13 para circuito de señalización
690 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
4 A gG for circuito de señalización || 4 A BS for circuito de señalización
6 kV
Corriente disparo 130% de Ir en de fases, la última a 0
Rojo Pulsador, estado 1 parada || Azul Pulsador, estado 1 Reajuste
-20…60 °C
14,5 mm
Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Sin extremidad de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² flexible Con extremo de cable || Circuito de control, estado 1 Bornas tornillo 2 cable(s) 1…2,5 mm² sólido Sin extremidad de cable || Circuito de alimentación, estado 1 terminales cerrados
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo || Circuito de alimentación, estado 1 2,3 N.m - en terminales cerrados M4
66 mm
45 mm
70 mm
0,124 kg
acorde a IACS E10
IP20 conforming to IEC 60529
-20…60 °C sin disminución acorde a IEC 60947-4-1
-60…70 °C
V1 acorde a UL 94
Vibraciones:6 Gn acorde a IEC 60068-2-6 || Impactos:15 Gn para 11 ms acorde a IEC 60068-2-7
1,89 kV en 50 Hz acorde a IEC 60947-1
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4 || GB/T 14048.5 || EN 50495
IEC || UL || CSA || CCC || EAC || BV || RINA || DNV-GL || LROS (Lloyds Register of Shipping) || ATEX INERIS || UKCA
