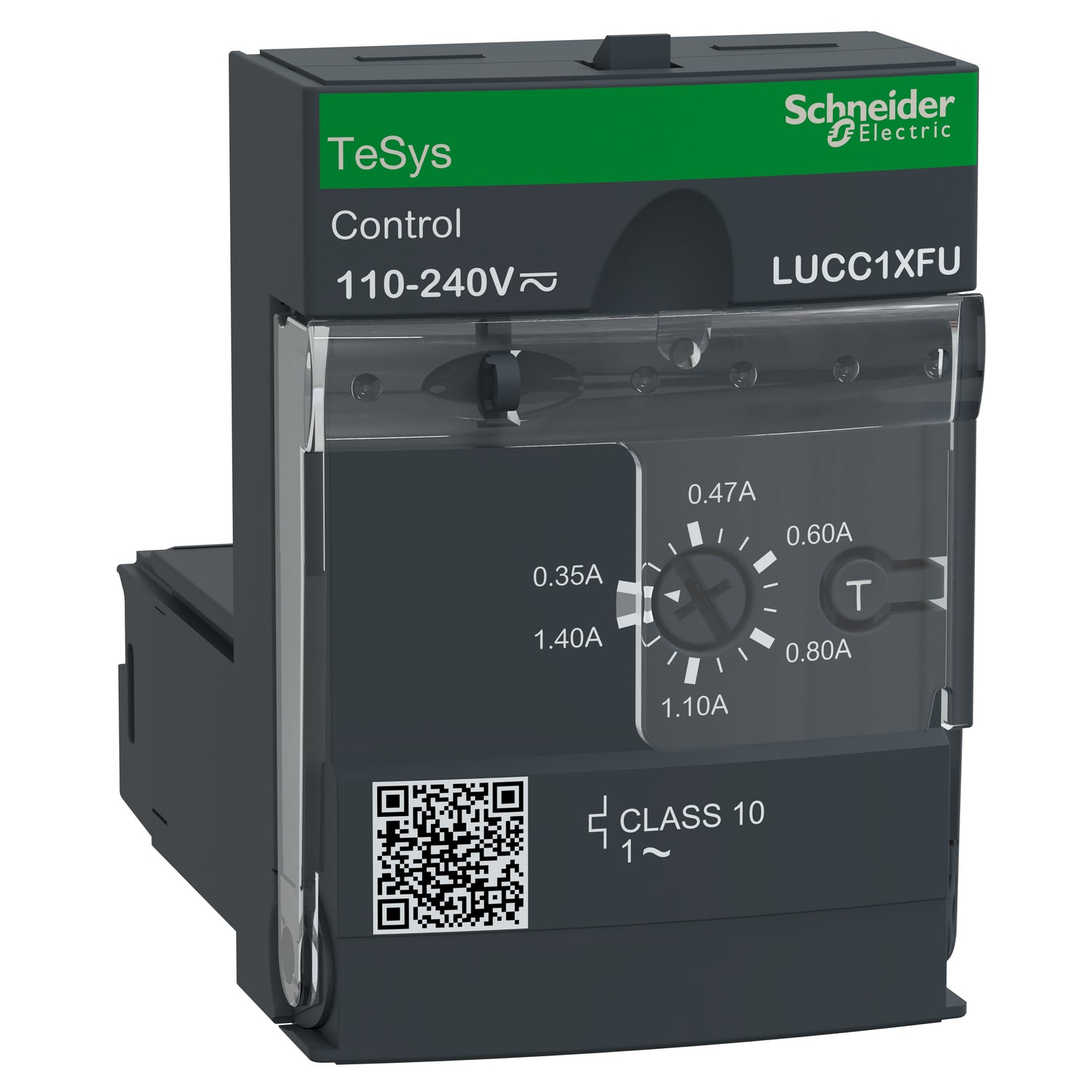

LUCC1XFU - Unidad de control avanzada Tesys Ultra Probador 1P 0,35 a 1,4A protección y diagnóstico clase 10 bobina de 110 a 240V CA/CC Schneider
LUCC1XFU - Unidad de control avanzada Tesys Ultra Probador 1P 0,35 a 1,4A protección y diagnóstico clase 10 bobina de 110 a 240V CA/CC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LUCC1XFU
La referencia LUCC1XFU Schneider es una unidad de control y diagnóstico avanzada para sistemas TeSys U. La referencia LUCC1XFU se inserta en las bases de alimentación avanzadas LUB120, LUB320 y LUB380 para formar un controlador de arrancador TeSys U para motores monofásicos de hasta 0,09 kW a 400 V. La unidad LUCC1XFU proporciona protección completa con intensidad nominal ajustable de 0,35 a 1,4 A, clase de disparo 10, protección contra cortocircuito a 13 veces Ir máximo, sobreintensidad a 14,2 veces Ir, pérdida de fase y fallo de aislamiento del equipo. Dispone de alarma de protección térmica para diagnóstico gestionada mediante un módulo de función adicional y un pulsador de prueba para simulación de sobrecargas. Funciona con una tensión de control de 110 a 240 V CA o de 110 a 220 V CC a través de los terminales A1 y A2 de la base de alimentación y está certificada para uso con bases LUB conforme a IEC, UL, CSA, CCC, EAC y Marine, cumpliendo Green Premium RoHS y REACh.
Especificaciones Principales de LUCC1XFU
TeSys
Controlador de motor combinado autoprotegido TeSys U
TeSys V
LUCC
Unidad de control avanzada
Control del motor || Protección del motor
Protección básica y funciones avanzadas, comunicación
Protección frente a error de fase y a desequilibrio de fase || Protección de fallo de tierra || Restablecimiento manual || Protección frente a sobrecarga y cortocircuito
Módulo de distribución de energía LUB12 || Módulo de distribución de energía LUB32 || Módulo de distribución de energía LUB38 || Módulo de distribución de energía LUB120 || Módulo de distribución de energía LUB320 || Módulo de distribución de energía LUB380 || Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B12FU || Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B32FU || Microchip RFID Fujitsu (MB89R118 - MB89R119) LU2B38FU
690 V CA
40...60 Hz
Motor monofásico
AC-44 || AC-41 || AC-43
0,09 kW en 400...440 V CA 50/60 Hz para 1 fase motor
0,35…1,4 A
Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…55 °C acorde a IEC 60947-6-2 || Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…55 °C acorde a UL 508
14,2 x Ir +/- 20 %
110...240 V CA || 110...220 V DC
Otras Especificaciones de LUCC1XFU
88...264 V para CA circuito 110...240 V en funcionamiento || 88...242 V para DC circuito 110...220 V en funcionamiento || 55 V para CA circuito 110...240 V caída || 55 V para DC circuito 110...220 V caída
280 mA en 110...240 V CA I máximo al cerrar con LUB12 || 280 mA en 110...240 V CA I máximo al cerrar con LUB32 || 280 mA en 110...240 V CA I máximo al cerrar con LUB38 || 280 mA en 110...220 V DC I máximo al cerrar con LUB12 || 280 mA en 110...220 V DC I máximo al cerrar con LUB32 || 280 mA en 110...220 V DC I máximo al cerrar con LUB38 || 35 mA en 110...240 V CA I rms sellado con LUB12 || 25 mA en 110...240 V CA I rms sellado con LUB32 || 25 mA en 110...240 V CA I rms sellado con LUB38 || 35 mA en 110...220 V DC I rms sellado con LUB12 || 25 mA en 110...220 V DC I rms sellado con LUB32 || 25 mA en 110...220 V DC I rms sellado con LUB38
2 W para Circuito de control con LUB12 || 3 W para Circuito de control con LUB32 || 3 W para Circuito de control con LUB38
35 ms apertura con LUB12 para Circuito de control || 35 ms apertura con LUB32 para Circuito de control || 35 ms apertura con LUB38 para Circuito de control || 50 ms cierre con LUB12 para Circuito de control || 50 ms cierre con LUB32 para Circuito de control || 50 ms cierre con LUB38 para Circuito de control
Rearme manual
EN 60947-6-2 || IEC 60947-6-2 || UL 60947-4-1, con barrera de fase || CSA C22.2 No 60947-4-1, con barrera de fase
CE || UL || CSA || CCC || EAC || ASEFA || ATEX || Marino
690 V acorde a IEC 60947-6-2 || 600 V acorde a UL 60947-4-1 || 600 V acorde a CSA C22.2 No 60947-4-1
6 kV acorde a IEC 60947-6-2
400 V SELV entre los circuitos de control y auxiliares acorde a IEC 60947-1 || 400 V SELV entre o circuito de control o auxiliar y o circuito principal acorde a IEC 60947-1
Conectable (panel)
45 mm
66 mm
60 mm
LUCC
IP20 panel frontal y terminales cableados acorde a IEC 60947-1 || IP20 otras caras acorde a IEC 60947-1 || Cuerpo panel frontal fuera de la zona de conexión acorde a IEC 60947-1
TH acorde a IEC 60068
-25…70 °C
-40…85 °C
2000 m
960 °C piezas soporte de componentes activos acorde a IEC 60695-2-12 || 650 °C acorde a IEC 60695-2-12
10 gn polos de potencia abiertos acorde a IEC 60068-2-27 || 15 gn polos de potencia cerrados acorde a IEC 60068-2-27
2 gn 5…300 Hz polos de potencia abiertos acorde a IEC 60068-2-6 || 4 gn 5…300 Hz polos de potencia cerrados acorde a IEC 60068-2-6
8 kV nivel 3 al aire libre acorde a IEC 61000-4-2 || 8 kV nivel 4 en contacto acorde a IEC 61000-4-2
1 kV modo serie acorde a IEC 60947-6-2 || 2 kV modo común acorde a IEC 60947-6-2
10 V/m 3 acorde a IEC 61000-4-3
2 kV clase 3 enlace serie acorde a IEC 61000-4-4 || 4 kV clase 4 todos los circuitos excepto para enlace serie acorde a IEC 61000-4-4
10 V acorde a IEC 61000-4-6
3 ms
70 % / 500 ms acorde a IEC 61000-4-11
