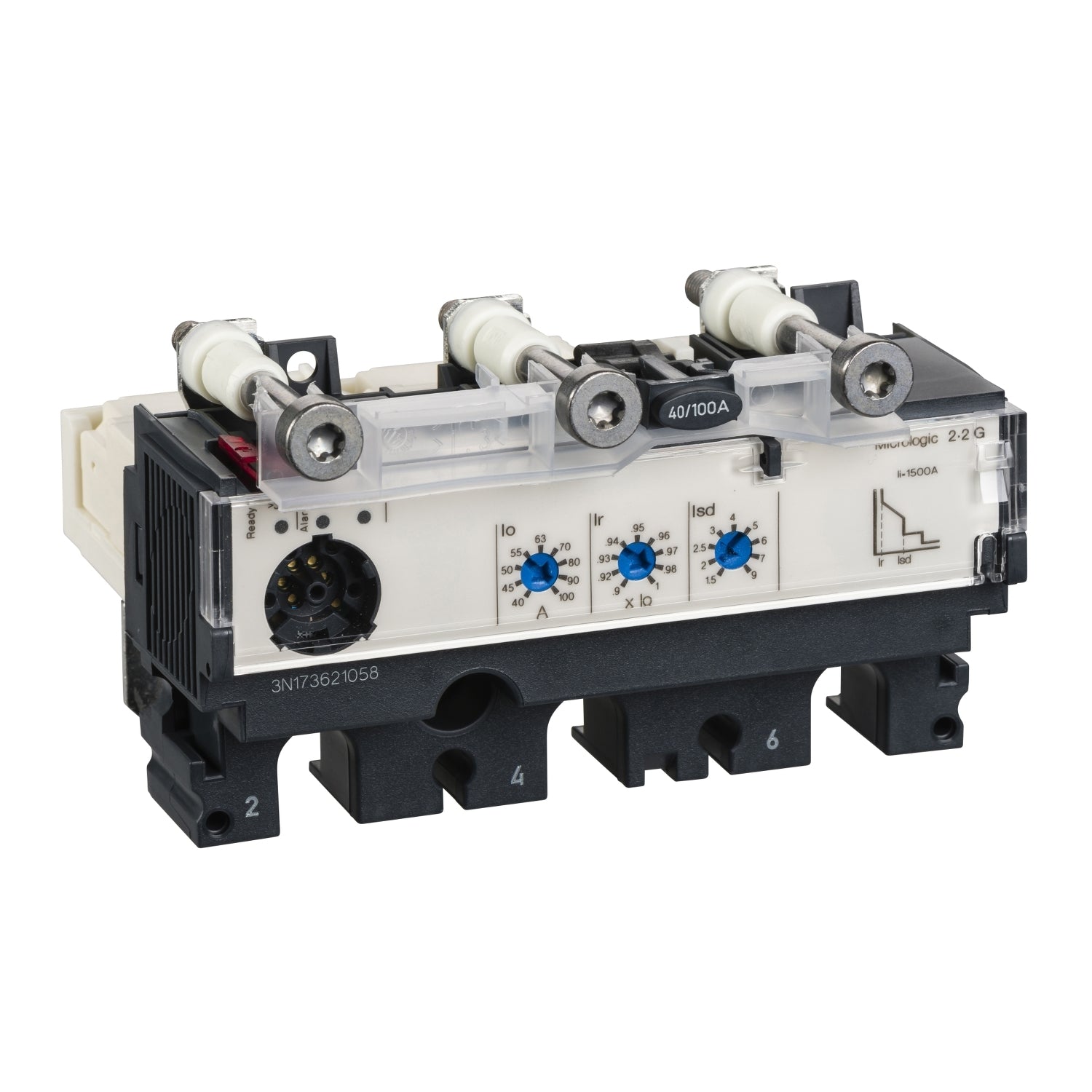

LV429076 - Unidad de Control ComPacT NSX100/250 3P3R 40A Micrologic 2.2 G Schneider
LV429076 - Unidad de Control ComPacT NSX100/250 3P3R 40A Micrologic 2.2 G Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LV429076
La referencia LV429076 es una unidad de control para interruptor de caja moldeada ComPacT NSX100/250 de 3 polos con 3 polos protegidos, equipada con la unidad electrónica Micrologic 2.2 G y perteneciente a la gama ComPact NSX100...250 DC. La referencia LV429076 está asociada a aplicaciones de generador y es compatible con Compact NSX100, Compact NSX160 y Compact NSX250. La unidad de control LV429076 integra funciones de protección LSoI con protección de sobrecarga de larga duración, protección frente a cortocircuitos de corta duración con retardo fijo y protección instantánea contra cortocircuitos, disponiendo de una corriente asignada de 40 A a 40 °C y una tensión nominal de empleo de hasta 690 V CA a 50 o 60 Hz en redes de corriente alterna.
Especificaciones Principales de LV429076
ComPact
ComPact NSX100...250 DC
Unidad de control
Micrologic 2.2 G
Electrónico
Compact NSX100 || Compact NSX160 || Compact NSX250
Generador
3P
3t
LSoI
L : for protección de sobrecarga (mucho tiempo) || Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo || I : for prot.contra cortocirc.(inst.)
40 A en 40 °C
690 V CA 50/60 Hz
CA
50/60 Hz
Otras Especificaciones de LV429076
9 regulaciones
18...40 A
Fijo
15 s en 1.5 x Ir || 0,35 s en 7.2 x Ir || 0,5 s en 6 x Ir
20 minutos antes y después del disparo
Ajustable
1.5...9 x Ir
Fijo
0,14 s
Fijo
600 A
Sin
Sin
LED parpadeante (verde) para listo para operar || LED 105 % Ir (rojo) para Sobrecarga || LED 90 % Ir (naranja) para Sobrecarga
Icu || UL 508
CCC || Marino || EAC
-25…70 °C
-50…85 °C
