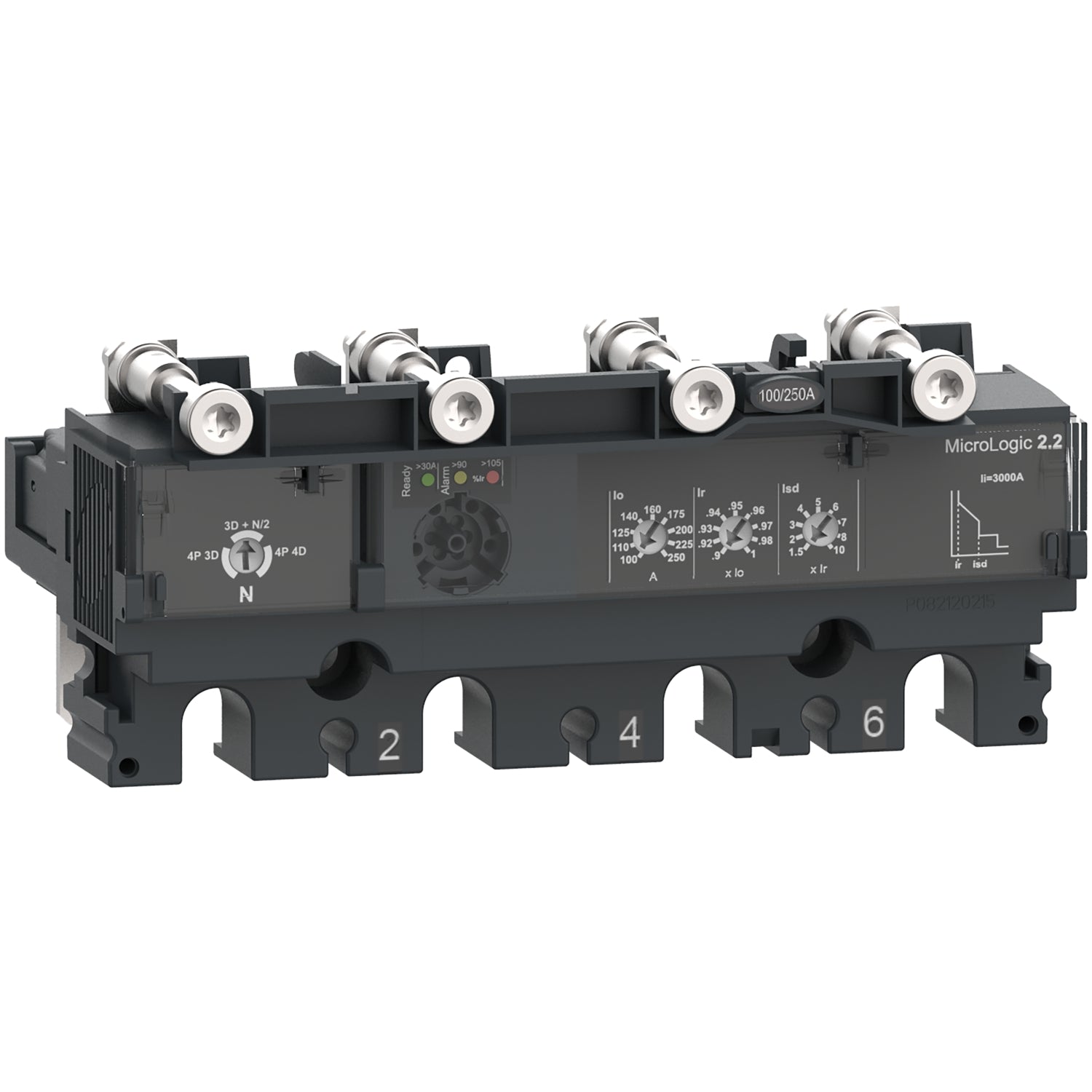

C1642D160 - Unidad de Control ComPacT NSX160 4P4R 160A Micrologic 2.2 Schneider
C1642D160 - Unidad de Control ComPacT NSX160 4P4R 160A Micrologic 2.2 Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de C1642D160
La referencia C1642D160 es una unidad de control electrónica MicroLogic 2.2 de 4 polos y 4 relés destinada a interruptores automáticos ComPacT NSX160 y NSX250. La unidad C1642D160 tiene un calibre de 160 A y proporciona protección ajustable de larga duración frente a sobrecargas además de protección regulable de corto retardo y protección instantánea fija para cortocircuitos. La referencia C1642D160 incluye señalización LED para indicar sobrecargas y un LED Ready verde que parpadea cuando el interruptor automático está listo para disparar y forma parte de la arquitectura EcoStruxure Power siendo compatible con PowerTag NSX y con el bloque de corte ComPacT NSX.
Especificaciones Principales de C1642D160
ComPacT nueva generación
ComPact NSX400...630
Unidad de control
Micrologic 2.2
Electrónico
ComPacT NSX160 || ComPacT NSX250
Distribución
4P
3R+ N/2 || 4R || 3R
Izquierda
LSoI
L : for protección de sobrecarga (mucho tiempo) || Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo || I : for prot.contra cortocirc.(inst.)
160 A en 40 °C
690 V CA 50/60 Hz
CA
50/60 Hz
Fijo
Otras Especificaciones de C1642D160
9 regulaciones
63...160 A
Fijo
11 s en 7.2 x Ir || 16 s en 6 x Ir || 400 s en 1.5 x Ir
0.5 x Ir - tipo de cable: 3R+ N/2) || 1 x Ir - tipo de cable: 4R) || Protección de sobrecarga (mucho tiempo) - tipo de cable: 3R)
20 minutos antes y después del disparo
9 regulaciones
1.5...10 x Ir
Fijo
Fijo
2400 A
Sin
Sin
LED parpadeante (verde) para listo para operar || LED 105 % Ir (rojo) para Sobrecarga || LED 90 % Ir (naranja) para Sobrecarga
Icu
Clase II
3 acorde a IEC 60947-1
Cuerpo conforming to IEC 60529
-25…70 °C
-50…85 °C
