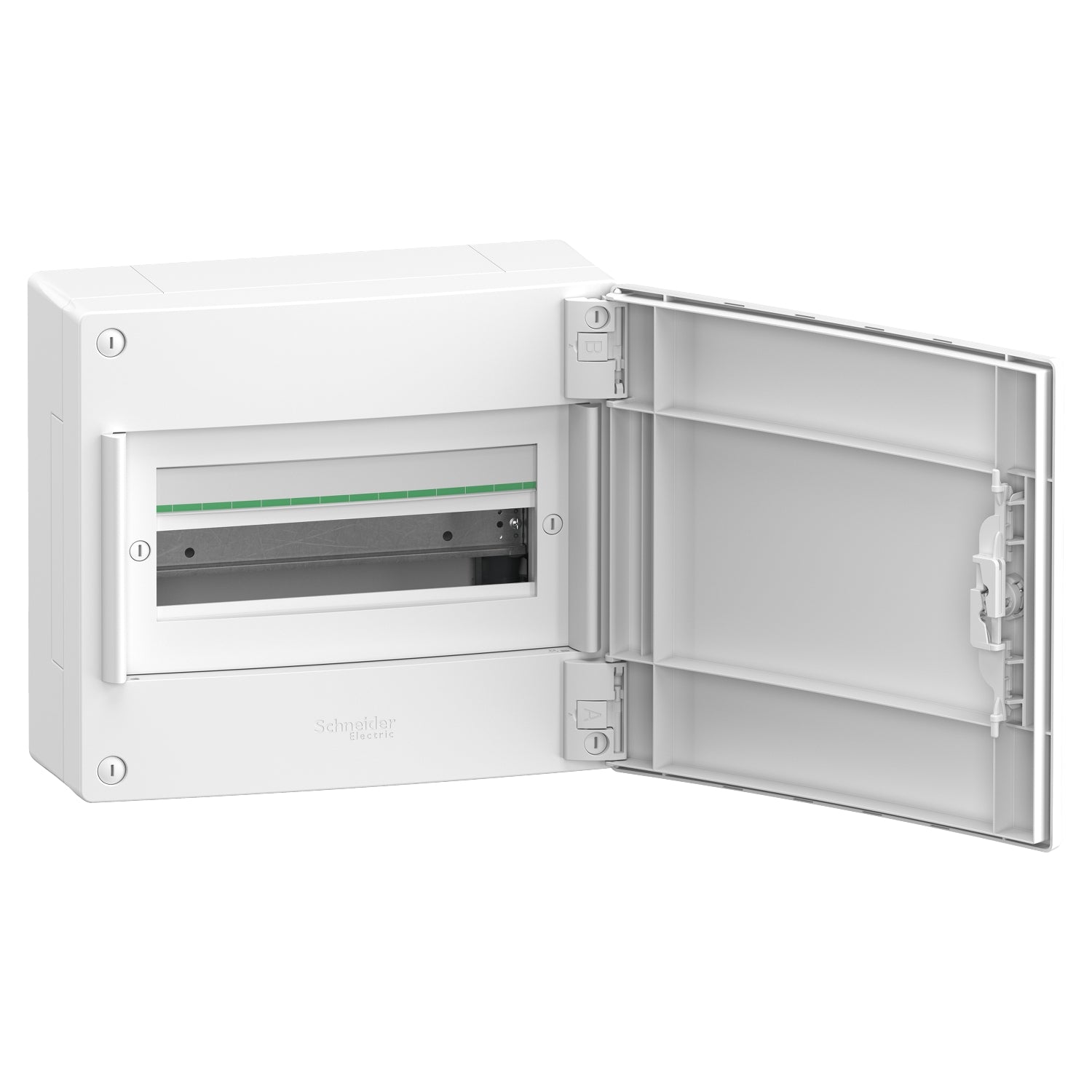

LVSXL113 - Cuadro eléctrico superficie PrismaSeT XS 1 Fila x 13 Módulos + Puerta Blanca Schneider
LVSXL113 - Cuadro eléctrico superficie PrismaSeT XS 1 Fila x 13 Módulos + Puerta Blanca Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXL113
La referencia LVSXL113 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT XS con 1 fila y 13 módulos de 18 mm, diseñado para instalaciones interiores residenciales y terciarias y fabricado en tecnoplástico blanco RAL 9003 con puerta blanca lisa. El cuadro de superficie LVSXL113 dispone de grado de protección IP40 e IK09 con puerta cerrada, clase de aislamiento II, tensión nominal de aislamiento de 400 V y una corriente nominal de hasta 63 A. El cuadro eléctrico LVSXL113 integra placa trasera, 1 carril DIN desmontable, bloque de terminales de tierra con 16 salidas, potencia disipada de 22 W y dimensiones de 302 mm de ancho, 300 mm de alto y 145 mm de profundidad.
Especificaciones Principales de LVSXL113
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Otras Especificaciones de LVSXL113
Total: 336 mm
Total: 300 mm
Total : 151 mm
135 mm
13
1
13
26
Clase II
1 etiqueta de identificación || 1 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 1 DIN rail || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
22 W
63 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 16 salientes
8 x 16 mm² + 8 x 10 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 8 16 mm² || Conexión de tornillo - tipo de cable: tierra) , 8 10 mm²
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
2,200 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 650 °C acorde a IEC 60695-2-11
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
