Descripción de LVSXL118

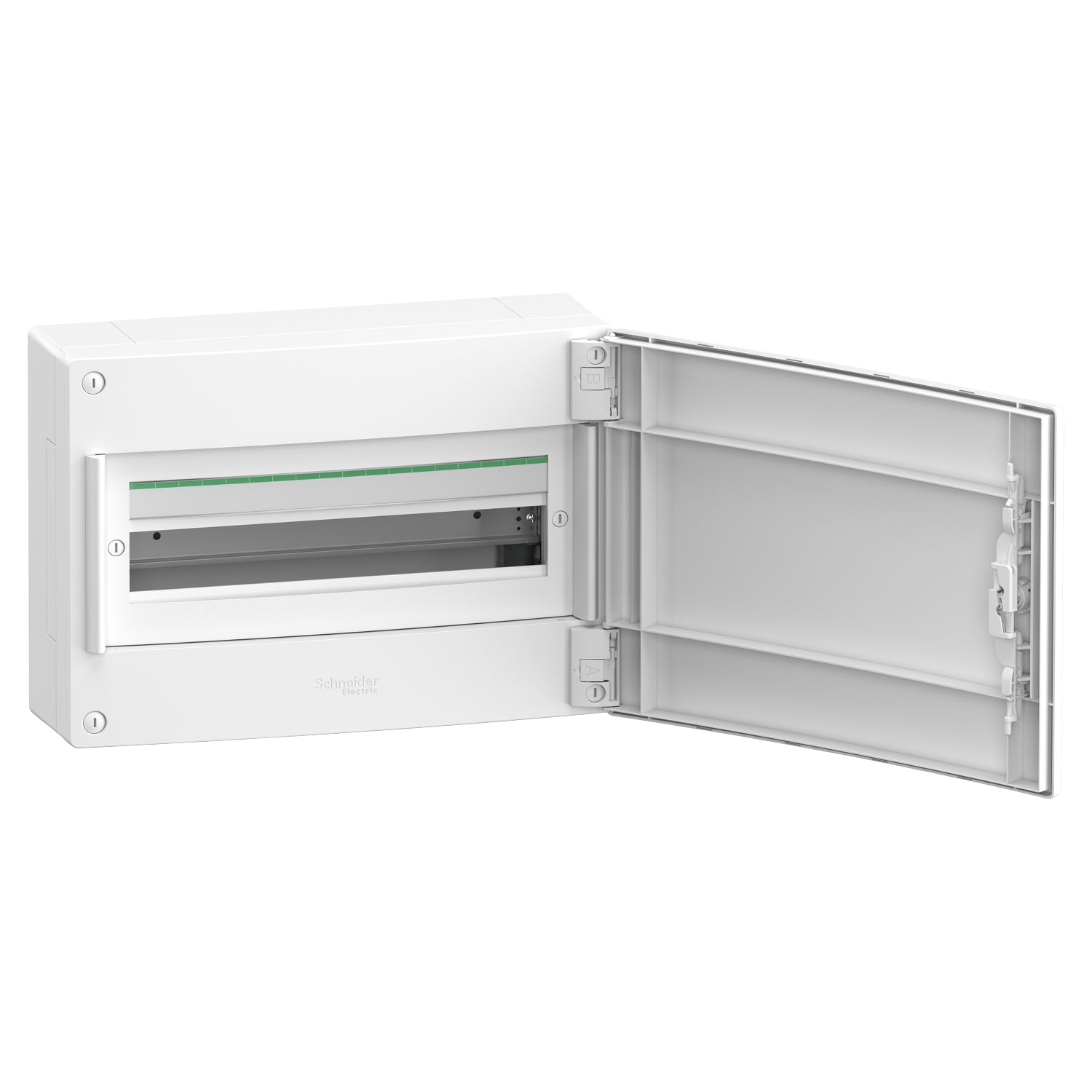

La referencia LVSXL118 Schneider es un cuadro eléctrico de superficie de la gama PrismaSeT XS con 1 fila y 18 módulos de 18 mm destinado a instalaciones interiores residenciales y terciarias, fabricado íntegramente en tecnoplástico blanco RAL 9003 y con puerta blanca lisa. El cuadro de superficie LVSXL118 ofrece grado de protección IP40 e IK09 con puerta cerrada, clase de aislamiento II, tensión nominal de aislamiento de 400 V y corriente nominal de hasta 90 A. El cuadro eléctrico LVSXL118 incorpora placa trasera, 1 carril DIN desmontable, bloque de terminales de tierra con 14 salidas y dimensiones de 426 mm de ancho, 300 mm de alto y 145 mm de profundidad.
Especificaciones Principales de LVSXL118
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Superficie
Otras Especificaciones de LVSXL118
Total: 426 mm
Total: 300 mm
Total : 145 mm
135 mm
18
1
18
36
Clase II
1 etiqueta de identificación || 1 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 1 DIN rail || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
33 W
90 A
400 V
Cable o tubo || Placa con recorte || Caminho || Placas removíveis
1 tierra con capacidad de sujeción: 14,0 salientes
3 x 25 mm² + 11 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 3,0 6…25 mm² || Push-in - tipo de cable: tierra) , 11,0 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 11,0 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
2,500 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bélgica
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 650 °C acorde a IEC 60695-2-11
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
