Resumen Técnico
Descripción

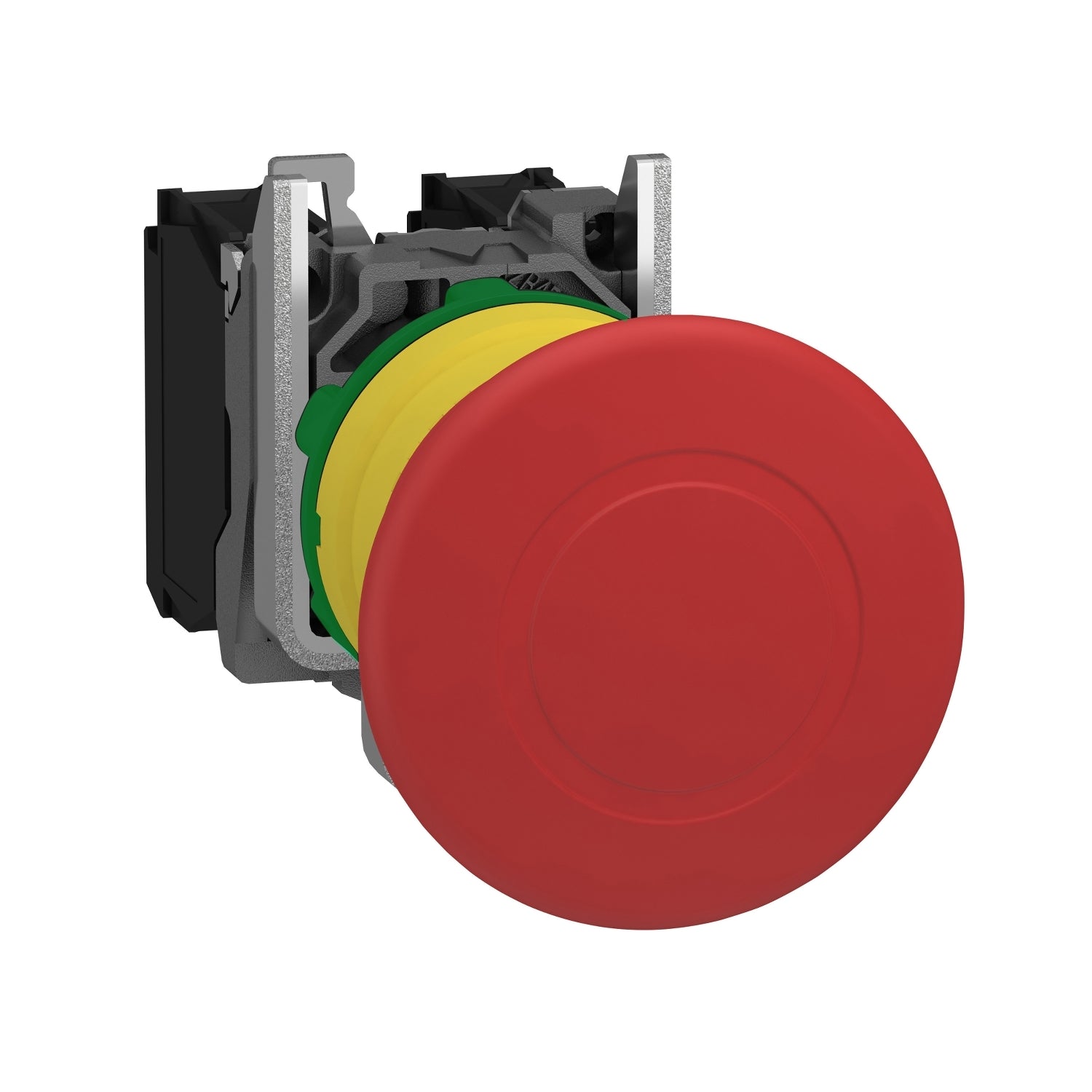

La referencia XB5AT845 Schneider es un pulsador de seta de parada de emergencia Harmony XB5 de color rojo y diámetro de 40 mm, diseñado para funciones de seguridad en sistemas industriales de Ø 22 mm. La referencia XB5AT845 funciona mediante un mecanismo pulsar y tirar con enclavamiento y se conecta mediante bornes de tornillo. El pulsador de emergencia XB5AT845 se distingue claramente a distancia gracias a su forma de seta y su color rojo intenso. La referencia XB5AT845 ofrece un elevado grado de protección IP66, IP67, IP69 e IP69K, siendo adecuada para entornos exigentes, y su bisel de plástico proporciona resistencia química y doble aislamiento eléctrico.
Ficha Técnica de XB5AT845
Especificaciones Principales
Harmony XB5
Pulsador de parada de emergencia || Pulsador monolítico de apagado de emergencia
XB5
Dark grey plastic
Plástico
Estándar
22 mm
1
Circular
Acción trigger y enclavamiento mecánico
Pulsar-tirar
Rojo Seta ø 40 mm, Sin marcado
1 NC + 1NA
Ruptura lenta
Bornas tornillo, <= 2 x 1.5 mm² Con extremo de cable acorde a IEC 60947-1 || Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a IEC 60947-1
Producto completo
Datos Adicionales
43 mm
40 mm
82 mm
(13-14)NO || (11-12)NC
0,065 kg || 0,076 kg
7000000 Pa en 55 °C, distancia: 0,1 m
Contactos estándar
Con acorde a IEC 60947-5-1 anexo K
1,5 mm - tipo de cable: NC estado eléctrico cambiante) || 2,6 mm - tipo de cable: NA estado eléctrico cambiante) || 4,3 mm - tipo de cable: viaje total)
50 N
300000 ciclos
0,8…1,2 N.m acorde a IEC 60947-1
Cruzado compatible con Philips nº 1 destornillador || Cruzado compatible con Pozidriv no 1 destornillador || Ranurado compatible con plano 4 mm Ø destornillador || Ranurado compatible con plano 5,5 mm Ø destornillador
Aleación de plata (Ag/Ni)
10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
10 A acorde a IEC 60947-5-1
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1 || 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1 || 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1 || 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1 || 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C || 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
λ < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4 || λ < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4
TH
-40…70 °C
-40…70 °C
Clase II acorde a IEC 60536
IP66 conforme a IEC 60529 || IP67 || JIS C8201-1 || IP69K
NEMA 13 || NEMA 4X
IK03 acorde a IEC 50102
IEC 60947-5-4 || JIS C8201-5-1 || IEC 60947-5-1 || CSA C22.2 No 14 || IEC 60364-5-53 || IEC 60204-1 || IEC 60947-1 || ISO 13850 || IEC 60947-5-5 || UL 508 || JIS C8201-1
CSA || LROS (Lloyds Register of Shipping) || BV || Registrado por UL || DNV
5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27 || 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
