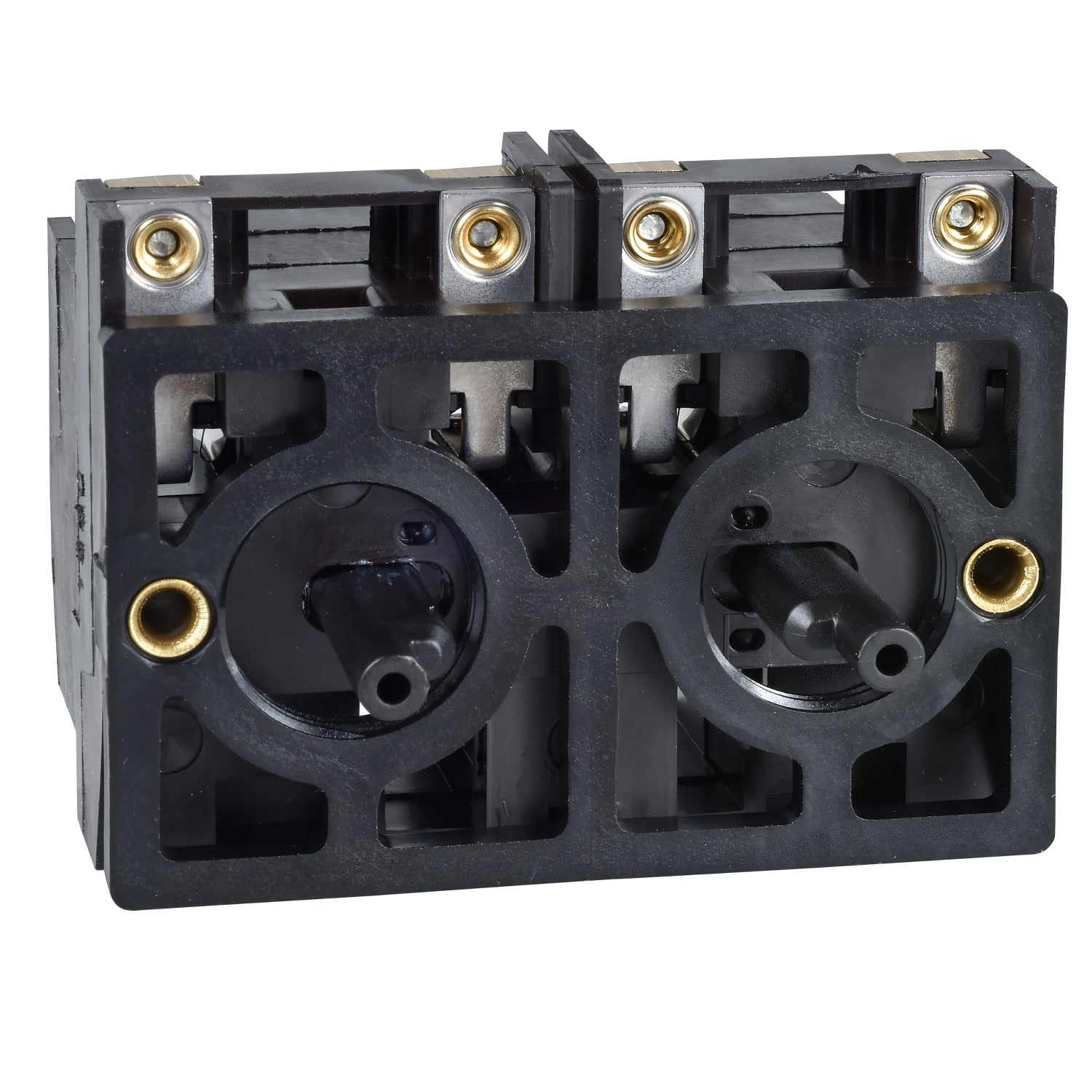

XESD1291 - Bloque de contacto de retorno por resorte - 2 no+ 1 oc - montaje frontal 40 mm entre centros Schneider
XESD1291 - Bloque de contacto de retorno por resorte - 2 no+ 1 oc - montaje frontal 40 mm entre centros Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de XESD1291
La referencia XESD1291 Schneider es un bloque de contacto de retorno por resorte con 2 contactos normalmente abiertos y 1 contacto inversor SPDT, diseñado para montaje frontal con una distancia entre centros de 40 mm. La referencia XESD1291 utiliza terminales con abrazaderas de tornillo que facilitan una conexión rápida y segura en circuitos de control. Este bloque de contactos XESD1291 permite la sustitución y configuración sencilla de pulsadores e interruptores selectores en estaciones de control colgantes Harmony XACM y XACB. La referencia XESD1291 protege a los operadores frente al contacto accidental con circuitos en tensión gracias a su grado de protección IP20 e incorpora marcaje claro de bornes y contactos en los laterales. Sus bornes resistentes a vibraciones garantizan un funcionamiento fiable en máquinas sometidas a impactos y condiciones industriales exigentes.
Especificaciones Principales de XESD1291
Harmony XAC
Bloque de contacto
XESD
Circuito de alimentación
2 velocidades
Doble
2 retorn resorte
XACB
Con enclavamiento mecánico
2 a + 1 C/O
2 polos
Montaje frontal
Acción rápida || Escalon.
Otras Especificaciones de XESD1291
Bornas tornillo, 1 x 2.5 mm² con o sin terminal || Bornas tornillo, 2 x 1.5 mm² con o sin terminal
40 mm
500000 ciclos || 1000000 ciclos
12 A
600 V acorde a CSA
6 kV acorde a IEC 60947-1
17 N
10 A protección con fusible por cartucho fusi tipo aM
2200 W AC-3 en 240 V acorde a IEC 60947-3 appendix A || 2200 W AC-4 en 400 V acorde a IEC 60947-3 appendix A
2 hp en 240 V, CSA certificd || 3 hp en 600 V, CSA certificd || 5 hp en 400 V, CSA certificd
300000 ciclos AC-3, 2200 W en 240 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 300000 ciclos AC-3, 2200 W en 400 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 300000 ciclos AC-4, 2200 W en 240 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 300000 ciclos AC-4, 2200 W en 400 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 500000 ciclos AC-3, 1500 W en 240 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 500000 ciclos AC-4, 1500 W en 240 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 800000 ciclos AC-3, 1500 W en 400 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A || 800000 ciclos AC-4, 1500 W en 400 V, ritmo funcion <10 ciclos/mn, factor de carga = 0,4 acorde a IEC 60947-3 appendix A
(13-14)NO || B || (23-24)NO || (51-52-54)OC
B || (43-44)NO || (61-62-64)OC || (33-34)NO
(13-14) NA || (11-12) NC
0,19 kg
Valores instantáneos y de demanda || CSA C22.2 No 14 || Valores instantáneos y de demanda
-25…70 °C
-40…70 °C
15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
100 gn acorde a IEC 60068-2-27
Clase II conforming to IEC 61140
