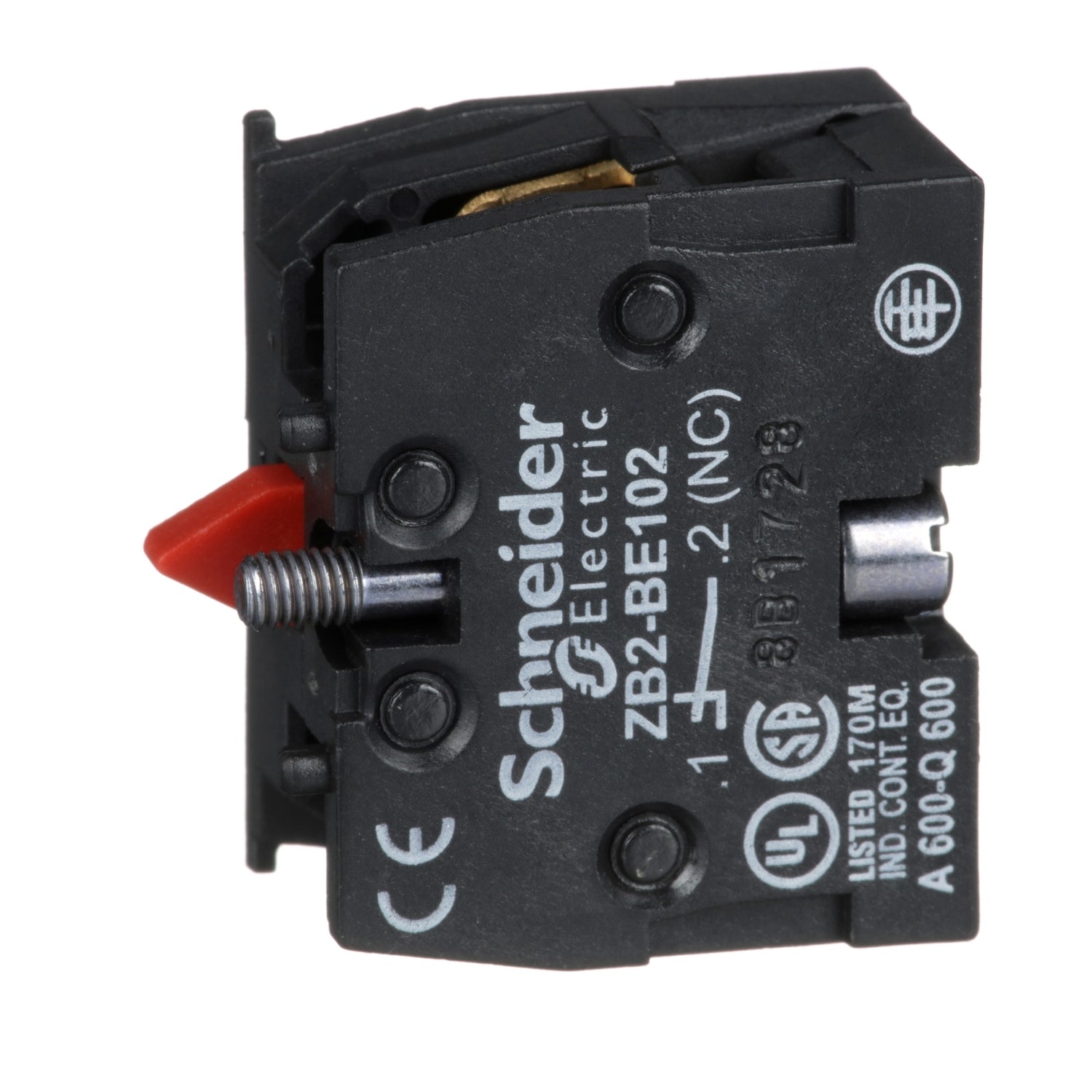

ZB2BE102 - Bloque contacto Harmony XAC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia ZB2BE102 Schneider es un bloque de contacto Harmony XAC para conmutación de alta potencia, utilizado como componente adicional independiente de 22 mm. La referencia ZB2BE102 se instala en la parte posterior de los contactos de conmutación de alta potencia ZBE50x, permitiendo ampliar o adaptar configuraciones de mando. El bloque de contacto ZB2BE102 asegura una integración sencilla y robusta dentro de sistemas de control Harmony XAC.
Ficha Técnica de ZB2BE102
Especificaciones Principales
Harmony XAC
Bloque de contacto
ZB2
Circuito de control
Velocidad única
Individual
Retorno por muelle
XACA || XB4 || XB5
1 NC
Montaje frontal
Ruptura lenta
Datos Adicionales
1000000 ciclos
A600 AC-15, Ue = 240 V, Ie = 3 A acorde a IEC 947-5-1 appendix A || A600 AC-15, Ue = 600 V, Ie = 1,2 A acorde a IEC 947-5-1 appendix A || Q600 DC-13, Ue = 250 V, Ie = 0,27 A acorde a IEC 947-5-1 appendix A || Q600 DC-13, Ue = 600 V, Ie = 0,1 A acorde a IEC 947-5-1 appendix A
10 A
600 V (grado contaminación 3) acorde a IEC 60947-1
6 kV acorde a IEC 60947-1
25 MOhm
13…15 N
10 A protección con fusible por cartucho fusi tipo gG (gl)
40 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 120 V, factor de carga = 0,5 acorde a IEC 60947-5-1 || 48 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 48 V, factor de carga = 0,5 acorde a IEC 60947-5-1 || 65 W DC-13 para 1000000 ciclos, ritmo funcion <3600 cyc/h en 24 V, factor de carga = 0,5 acorde a IEC 60947-5-1
(11-12)NC
0,02 kg
Terminales abrazadera de fijac, 1 x 2.5 mm² con o sin terminal || Terminales abrazadera de fijac, 2 x 1.5 mm² con o sin terminal
-25…70 °C
-40…70 °C
15 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
Clase II conforming to IEC 61140
IEC 60204-32 || IEC 60947-5-1 || CSA C22.2 No 14 || UL 508
