Guía Schneider Residencial: Cómo configurar un cuadro eléctrico vivienda completo

Si quieres montar o renovar un cuadro eléctrico de vivienda con Schneider Electric, puedes resolver prácticamente toda la instalación con productos de la gama residencial Resi9: cuadro, protección general, protección contra sobretensiones, diferenciales y magnetotérmicos. Schneider ha desarrollado esta gama específicamente para instalaciones residenciales, con soluciones compactas y pensadas para adaptarse a las necesidades habituales de una vivienda.

En esta guía vamos a configurar un cuadro eléctrico Schneider residencial paso a paso. La idea no es simplemente explicar las distintas gamas, sino ayudarte a decidir qué producto necesitas en cada posición del cuadro, qué alternativas existen y qué referencias Schneider puedes elegir en función del tipo de instalación, la intensidad y el espacio disponible.

Partiremos de la protección general y contra sobretensiones, continuaremos con la elección del diferencial y de los magnetotérmicos de cada circuito, y terminaremos seleccionando el cuadro eléctrico vivienda adecuado. De esta forma podrás entender cómo se construye un cuadro eléctrico Schneider para vivienda y comparar las principales opciones disponibles dentro de Resi9.

El objetivo de esta guía es que puedas utilizarla como una referencia práctica para seleccionar los componentes de tu cuadro, consultar las distintas referencias disponibles y acceder directamente a los productos Schneider que necesites para completar la instalación.

Qué necesita un cuadro eléctrico Schneider

Antes de elegir referencias concretas, conviene entender qué elementos forman normalmente un cuadro residencial y en qué orden se seleccionan.

Paso	Qué hace	Solución Schneider
1. Cabecera	Protección general y frente a sobretensiones	Resi9 Combi SPU
2. Diferencial	Protección frente a fugas a tierra	Resi9 Tipo AC, Tipo A o Tipo F-SI
3. Magnetotérmicos Protección de circuitos	Protección frente a sobrecargas y cortocircuitos	Resi9 / DPN Resi9
4. Cuadro eléctrico	Aloja las protecciones y elementos de control	Resi9 MP
5. Funciones opcionales	Control de cargas, horarios, calefacción o señalización	Resi9 / Acti9

Cómo configurar un cuadro Schneider de electrificación básica

Para configurar un cuadro Schneider residencial podemos seguir cuatro pasos principales: elegir la protección general, seleccionar el diferencial, escoger los magnetotérmicos de cada circuito y dimensionar el cuadro.

1. Elegir la protección general y contra sobretensiones

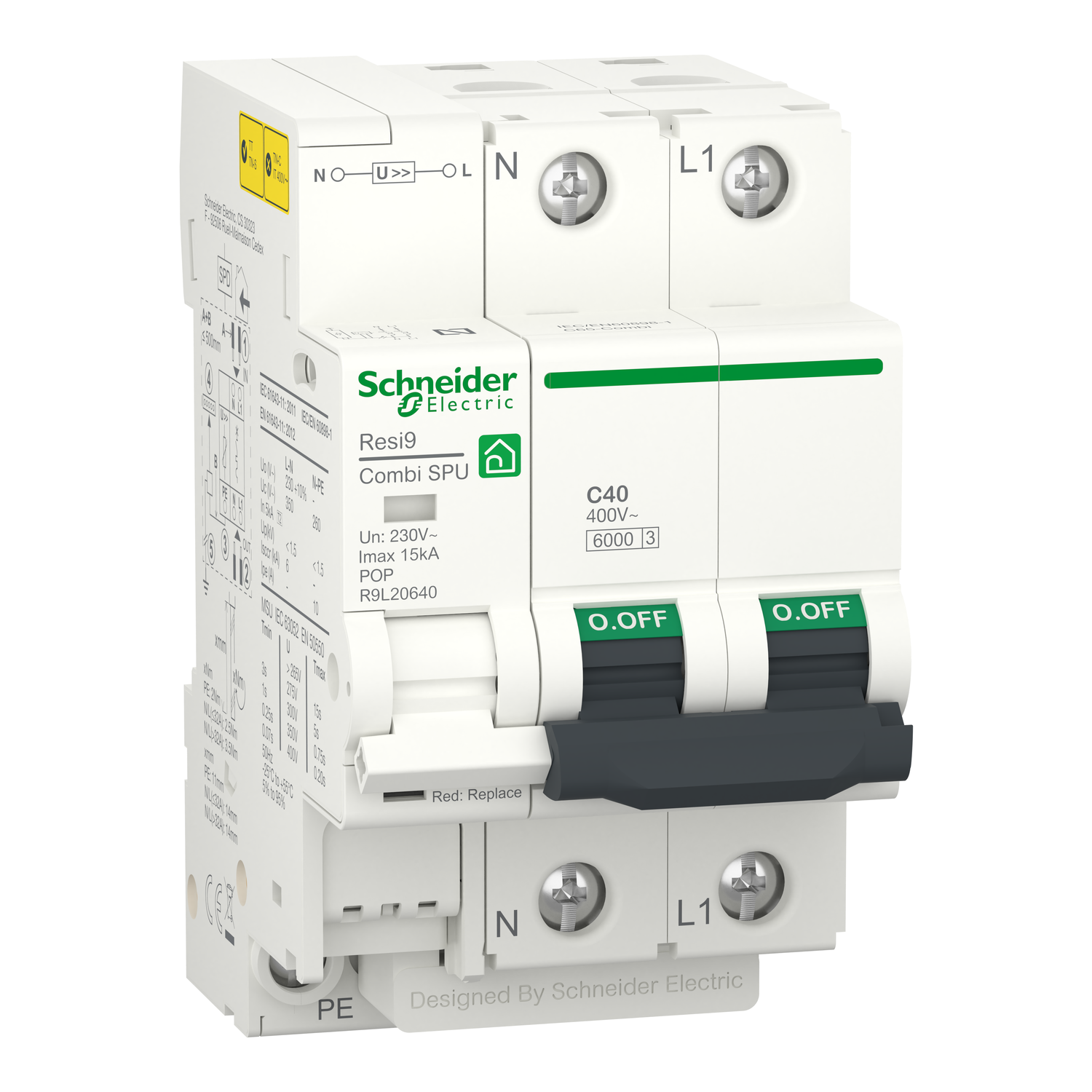

En una vivienda monofásica, una de las soluciones más directas de Schneider para la cabecera del cuadro es Resi9 Combi SPU. Se instala al principio del cuadro eléctrico y reúne en un mismo dispositivo la protección general de la instalación y la protección frente a sobretensiones.

Por un lado, incorpora un interruptor automático, que protege la instalación frente a sobrecargas y cortocircuitos. Es la protección general que limita la intensidad que puede circular por la instalación y actúa si se produce un consumo excesivo o una avería importante. Por otro lado, incorpora protección frente a sobretensiones permanentes y sobretensiones transitorias Tipo 2. Las sobretensiones permanentes pueden aparecer cuando la tensión de la red se mantiene por encima de los valores normales durante un tiempo, mientras que las transitorias son picos muy rápidos de tensión que pueden producirse, por ejemplo, por maniobras en la red o por fenómenos atmosféricos. Estas sobretensiones pueden dañar equipos electrónicos y electrodomésticos sensibles, por lo que disponer de esta protección en la cabecera del cuadro ayuda a proteger el conjunto de la vivienda antes de que la alimentación se distribuya hacia los diferentes circuitos.

La ventaja de Resi9 Combi SPU es que concentra varias funciones en un único aparato, simplificando el cuadro y ahorrando espacio frente a una solución formada por varios dispositivos independientes.

La referencia debe elegirse en función de la intensidad general de la instalación. Schneider dispone de versiones de 16 A, 20 A, 25 A, 32 A, 40 A y 50 A. No conviene elegir simplemente el modelo de mayor amperaje: el calibre debe corresponder con la instalación y con la protección general prevista para la vivienda.

Tabla de sobretensiones permanentes y transitorias Resi9

Intensidad	Resi9 Combi SPU 1P+N
16 A	R9L20616
20 A	R9L20620
25 A	R9L20625
32 A	R9L20632
40 A	R9L20640
50 A	R9L20650

El calibre debe seleccionarse de acuerdo con la instalación y no simplemente escogiendo la referencia de mayor intensidad. Si quieres comparar esta solución con otras gamas, puedes consultar todos nuestros protectores de sobretensiones Schneider.

2. Elegir el diferencial

Además de los magnetotérmicos de cada circuito, el cuadro necesita protección diferencial. El diferencial supervisa si parte de la corriente eléctrica se está desviando a tierra, por ejemplo por un defecto de aislamiento, una carcasa metálica puesta accidentalmente en tensión o una fuga a través de una persona. Cuando detecta una corriente de fuga superior al valor previsto, desconecta la alimentación para reducir el riesgo de descarga eléctrica.

En vivienda, el REBT (Reglamento Electrotécnico para Baja Tensión) establece que los circuitos deben quedar protegidos mediante uno o varios interruptores diferenciales con una intensidad diferencial-residual máxima de 30 mA. Por tanto, además de elegir correctamente la intensidad nominal del diferencial, también hay que seleccionar el tipo de diferencial, porque no todos detectan de la misma forma las corrientes de fuga que pueden generar los equipos eléctricos actuales.

Diferencial Tipo AC: detecta corrientes residuales alternas senoidales. Es la tecnología más básica y tradicionalmente se ha utilizado en cargas sencillas. Sin embargo, cada vez encaja peor con una vivienda moderna, donde abundan electrodomésticos y equipos electrónicos. El sector ya anticipa que la actualización del REBT 2026 eliminará progresivamente el uso del Tipo AC en residencial y terciario, pasando el Tipo A a convertirse en la solución mínima de referencia para nuevas instalaciones.

Diferencial Tipo A: detecta corrientes alternas y también corrientes continuas pulsantes. Por este motivo resulta mucho más adecuado para viviendas actuales, donde encontramos lavadoras, placas de inducción, cargadores, fuentes de alimentación, iluminación electrónica y numerosos electrodomésticos con electrónica integrada. Si estás montando un cuadro nuevo, es la opción que conviene considerar como punto de partida frente al Tipo AC.

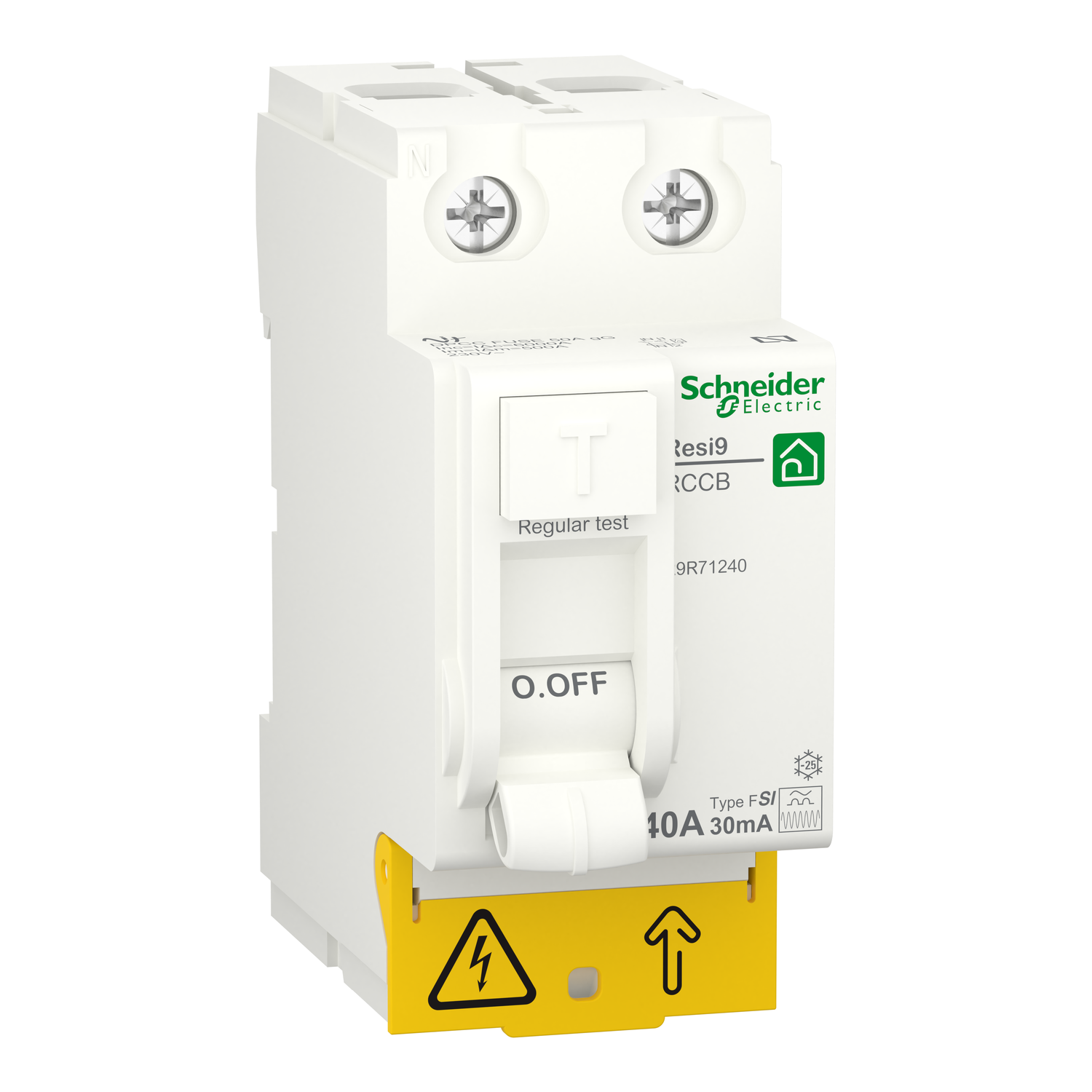

Diferencial Tipo F-SI: amplía la protección frente a corrientes residuales de frecuencias mixtas y aporta además una mayor inmunidad frente a determinadas perturbaciones eléctricas. Puede ser especialmente interesante en circuitos con climatización, bombas de calor, aerotermia, motores con control electrónico o inversores monofásicos, donde interesa reducir disparos intempestivos sin renunciar a la protección diferencial.

Por tanto, al elegir el diferencial no hay que fijarse únicamente en si es de 25 A, 40 A o 63 A. También hay que decidir qué tipo de protección necesita la instalación: Tipo A como opción general para una vivienda actual o Tipo F-SI cuando las cargas y las condiciones de la instalación justifican una mayor inmunidad o la presencia de frecuencias mixtas.

¿Cuántos diferenciales necesita una vivienda? El REBT (Reglamento Electrotécnico para Baja Tensión), en la ITC-BT-25, establece que debe instalarse como mínimo un interruptor diferencial por cada cinco circuitos (magnetotérmicos) instalados, tanto en viviendas con electrificación básica como elevada.

Número de circuitos	Diferenciales mínimos
1 a 5 circuitos	1 diferencial
6 a 10 circuitos	2 diferenciales
11 a 15 circuitos	3 diferenciales
16 a 20 circuitos	4 diferenciales

Por ejemplo, una vivienda con los cinco circuitos básicos C1, C2, C3, C4 y C5 (que podrás ver en el siguiente paso) necesita como mínimo un diferencial. Si añadimos un sexto circuito, ya serán necesarios como mínimo dos diferenciales. Además del cumplimiento normativo, repartir los circuitos entre varios diferenciales mejora la continuidad de servicio: una fuga en un grupo no deja necesariamente sin alimentación al resto de la vivienda.

Importante: el circuito C13 destinado a la recarga de vehículo eléctrico requiere una protección diferencial exclusiva conforme a la ITC-BT-52, por lo que debe estudiarse de forma independiente.

Tabla de diferenciales Resi9

Intensidad	Diferencial Tipo AC	Diferencial Tipo A · Vivienda actual	Diferencial Tipo F-SI · Mayor inmunidad
25 A	R9R51225	R9R61225	R9R71225
40 A	R9R51240	R9R61240	R9R71240
63 A	-	R9R61263	-



Si quieres comparar Resi9 con todas las soluciones diferenciales Acti9, puedes consultar nuestra guía completa para elegir diferenciales Schneider.También puedes consultar todas las referencias disponibles en nuestra colección de diferenciales Schneider.

3. Elegir los magnetotérmicos de cada circuito

Una vez elegida la protección diferencial, hay que proteger individualmente cada circuito de la vivienda frente a sobrecargas y cortocircuitos. Para ello se instalan magnetotérmicos en cada línea: iluminación, enchufes, cocina, lavadora, climatización, etc.

Dentro de la gama residencial Schneider, estos circuitos pueden resolverse principalmente con tres configuraciones: Resi9 1P+N, Resi9 2P y DPN Resi9 1P+N. Las tres realizan la protección magnetotérmica del circuito, pero se diferencian en la forma de corte y en el espacio que ocupan dentro del cuadro.

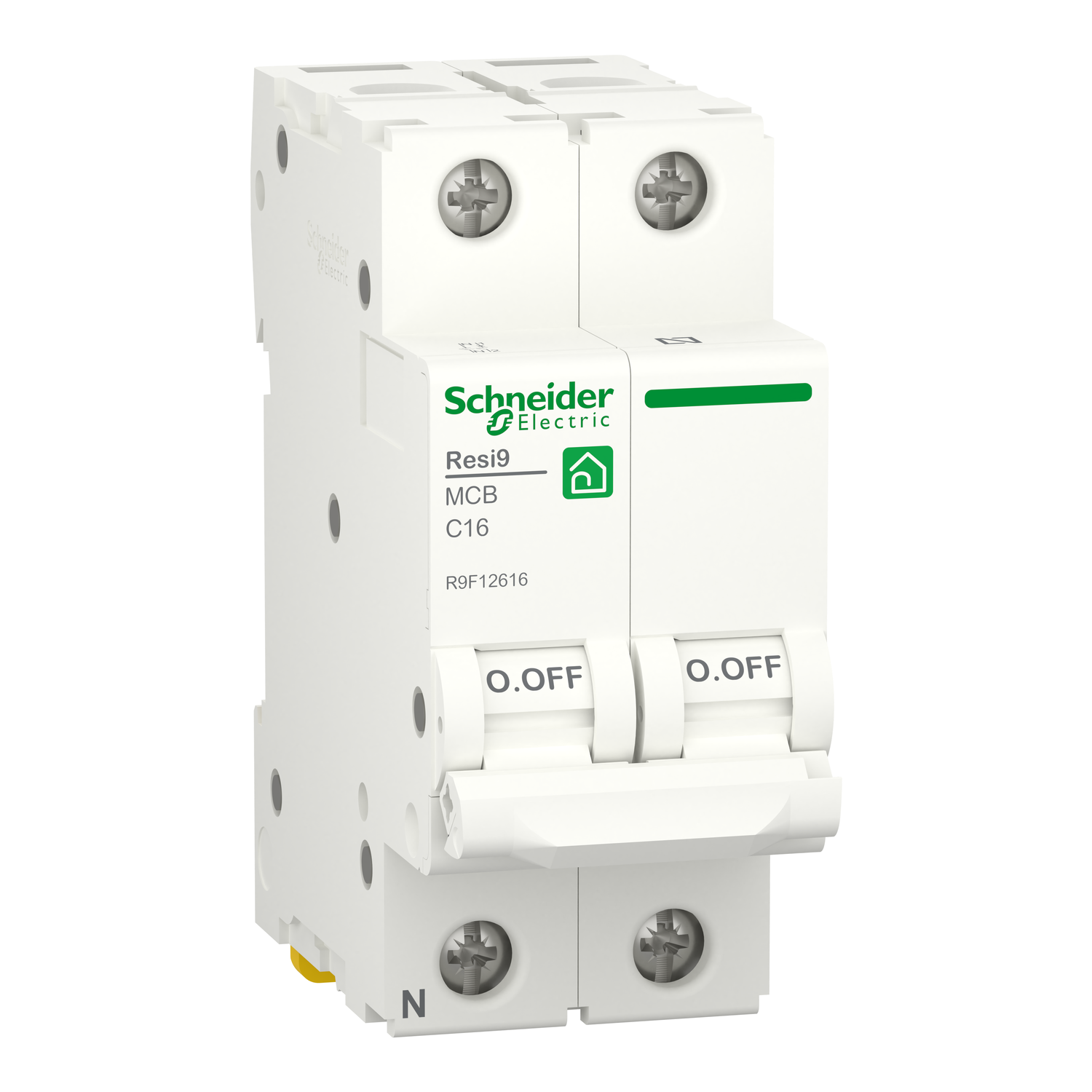

Resi9 1P+N: es una solución muy habitual en vivienda. Protege la fase y realiza el corte simultáneo de fase y neutro, pero únicamente la fase dispone de protección magnetotérmica. Es una configuración pensada específicamente para circuitos monofásicos residenciales y ocupa 36 mm en el cuadro.

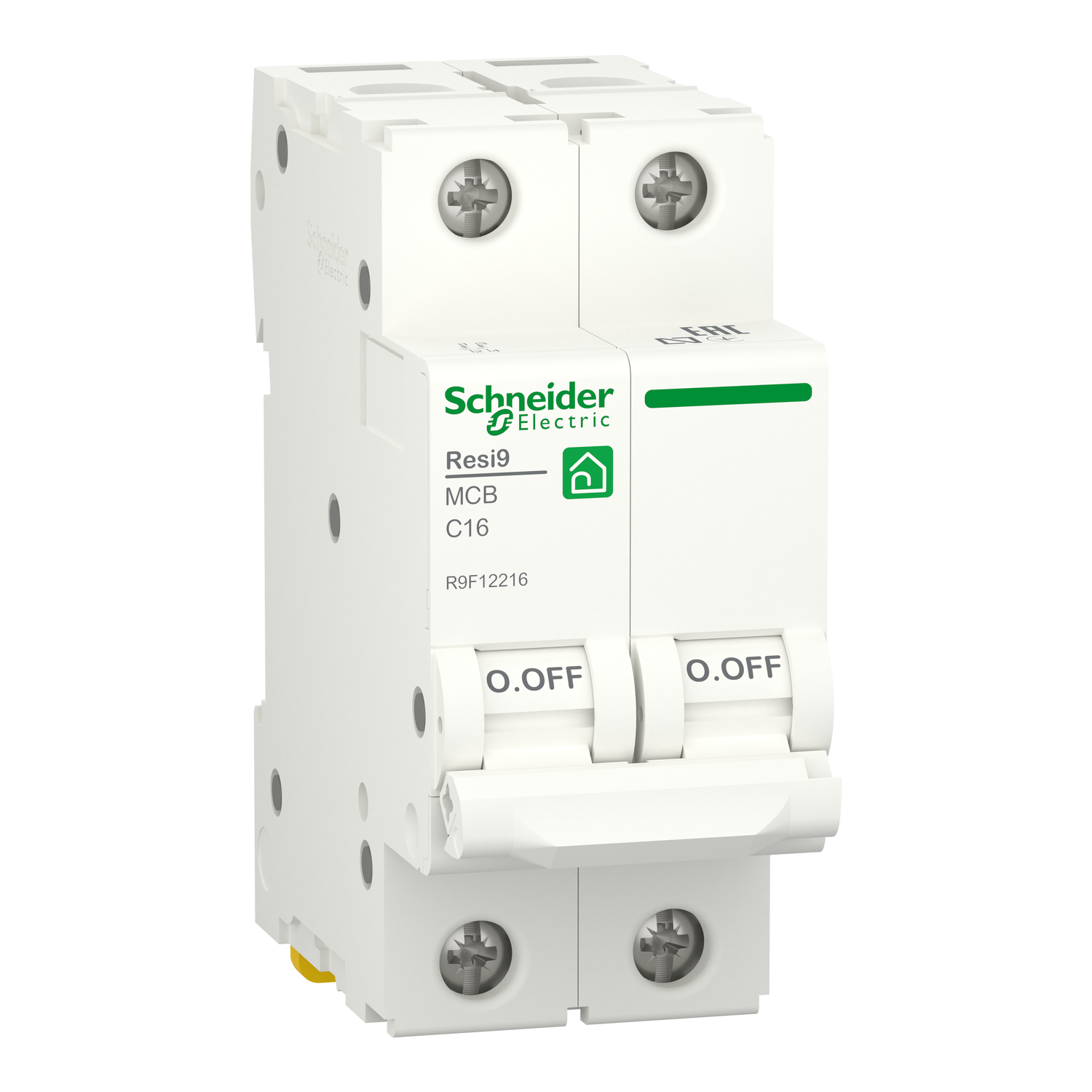

Resi9 2P: es una solución bipolar. En este caso, los dos polos forman parte de la protección del interruptor y el aparato realiza el corte de ambos conductores. También ocupa 36 mm. Puede ser interesante cuando se busca una solución bipolar completa o cuando la arquitectura de la instalación hace preferible trabajar con dos polos protegidos.

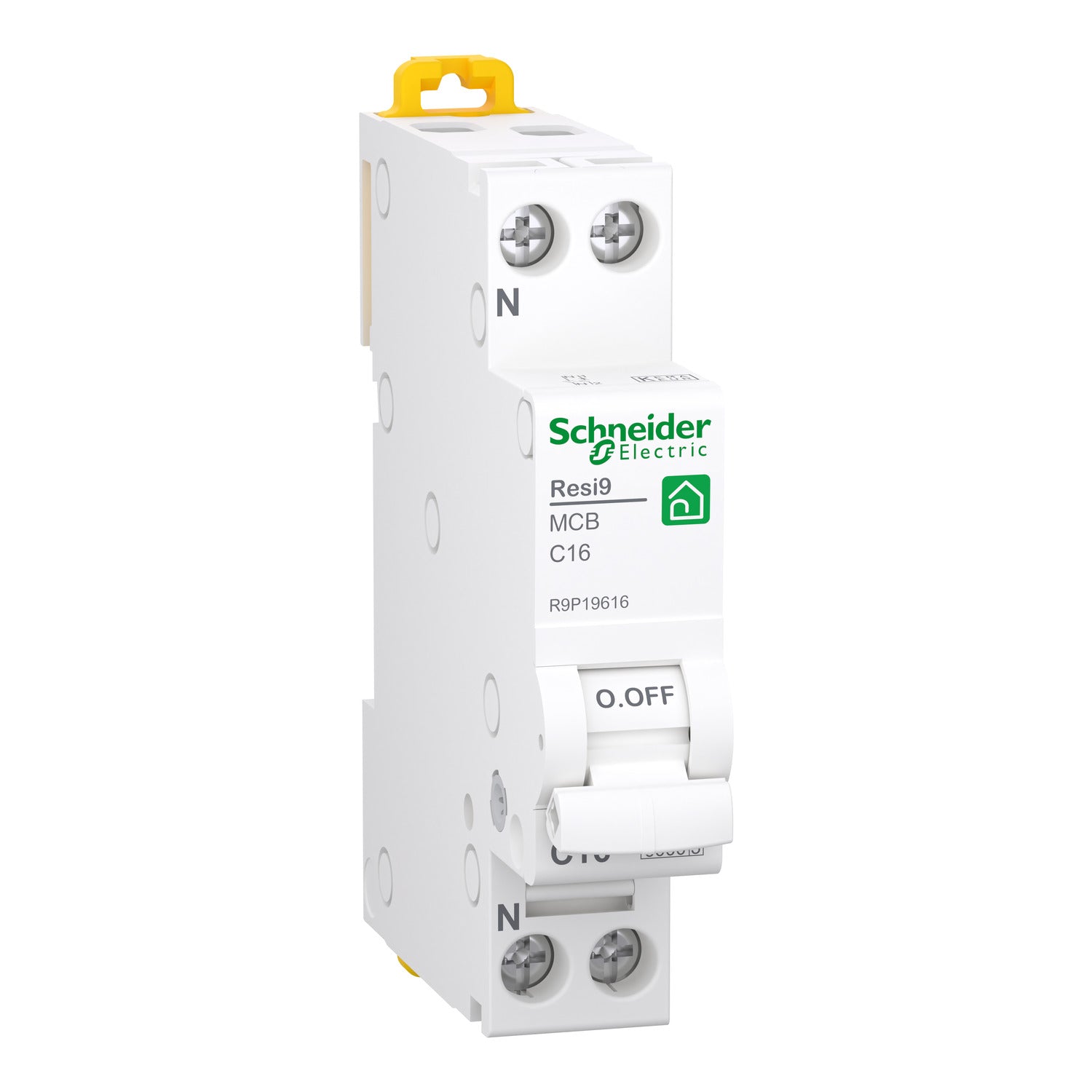

DPN Resi9 1P+N: mantiene la filosofía 1P+N, pero en un formato mucho más compacto. Protege la fase y corta simultáneamente fase y neutro, ocupando únicamente 18 mm, es decir, la mitad de espacio que un Resi9 1P+N convencional. Por eso resulta especialmente útil en cuadros pequeños, reformas, ampliaciones o viviendas donde se quiere dejar espacio libre para futuras protecciones.

En la práctica, la diferencia más visible para el usuario es el espacio: Resi9 1P+N y Resi9 2P ocupan 36 mm, mientras que DPN Resi9 ocupa solo 18 mm. Si el cuadro tiene espacio suficiente, las tres soluciones pueden encajar según el diseño de la instalación; si el espacio es limitado, DPN Resi9 suele ser la opción más compacta.

¿Cuántos circuitos (magnetotérmicos) necesita una vivienda? El REBT (Reglamento Electrotécnico para Baja Tensión), en la ITC-BT-25, establece para una vivienda con electrificación básica un mínimo de cinco circuitos independientes: C1, C2, C3, C4 y C5. Estos cinco circuitos cubren las necesidades esenciales de una vivienda: iluminación, enchufes generales, cocina y horno, lavadora/lavavajillas/termo y tomas de baños y auxiliares de cocina. Cuando la vivienda incorpora más puntos de utilización o equipos específicos, el número de circuitos aumenta. Por ejemplo, pueden añadirse circuitos para iluminación adicional, más tomas de corriente, calefacción eléctrica, aire acondicionado, secadora, automatización o recarga de vehículo eléctrico.

Tabla de magnetotérmicos Resi9

Circuito / aplicación / intensidad	Resi9 1P+N	Resi9 2P	DPN Resi9 1P+N
C1 Iluminación 10 A	R9F12610	R9F12210	R9P19610
C2 Enchufes generales y frigorífico 16 A	R9F12616	R9F12216	R9P19616
C3 Cocina y horno 25 A	R9F12625	R9F12225	R9P19625
C4 Lavadora, lavavajillas y termo 20 A	R9F12620	R9F12220	R9P19620
C5 Baños y auxiliares de cocina 16 A	R9F12616	R9F12216	R9P19616
C6 Iluminación adicional 10 A	R9F12610	R9F12210	R9P19610
C7 Enchufes adicionales 16 A	R9F12616	R9F12216	R9P19616
C8 Calefacción eléctrica Según diseño	Según intensidad	Según intensidad	Según intensidad
C9 Aire acondicionado Según diseño	Según intensidad	Según intensidad	Según intensidad
C10 Secadora independiente 16 A	R9F12616	R9F12216	R9P19616
C11 Automatización y gestión técnica 10 A	R9F12610	R9F12210	R9P19610
C12 Circuitos adicionales C3, C4 o C5 Según circuito	Según intensidad	Según intensidad	Según intensidad
C13 Recarga de vehículo eléctrico Según instalación	Según intensidad	Según intensidad	Según intensidad

Resumen de magnetotérmicos Resi9 por intensidad

Intensidad	Resi9 1P+N	Resi9 2P	DPN Resi9 1P+N
10 A	R9F12610	R9F12210	R9P19610
16 A	R9F12616	R9F12216	R9P19616
20 A	R9F12620	R9F12220	R9P19620
25 A	R9F12625	R9F12225	R9P19625
32 A	R9F12632	R9F12232	R9P19632
40 A	R9F12640	R9F12240	-

Los magnetotérmicos Resi9 indicados trabajan en curva C y con poder de corte de 6 kA. Para comparar estas soluciones residenciales con iK60N, iC40, iC60 y C120, consulta nuestra guía completa para elegir magnetotérmicos Schneider o descubre todos nuestros magnetotérmicos Schneider.

4. Elegir el cuadro eléctrico

Una vez definidos todos los dispositivos, hay que calcular cuántos módulos ocupará la instalación y elegir un cuadro eléctrico o envolvente con capacidad suficiente. En los cuadros eléctricos residenciales, el espacio se mide normalmente en módulos de 18 mm. Por tanto, un dispositivo de 18 mm ocupa 1 módulo, uno de 36 mm ocupa 2 módulos y uno de 54 mm ocupa 3 módulos.

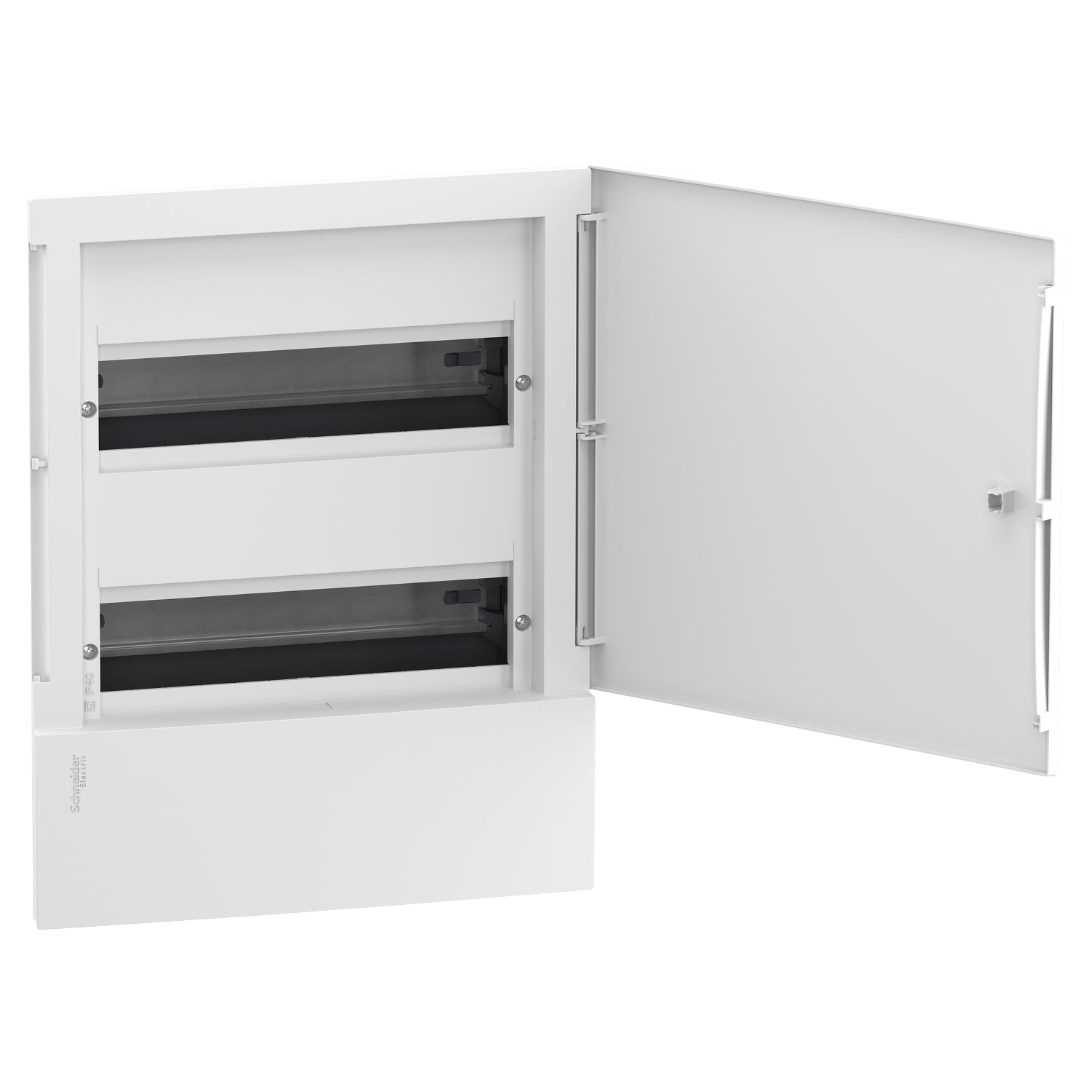

Resi9 MP es la gama de cuadros Schneider orientada a residencial. Está disponible en superficie y empotrable, con puerta plena (blanca) o ahumada según referencia, y llega hasta 54 módulos de 18 mm.

Para calcular el tamaño necesario del cuadro hay que sumar el espacio ocupado por todos los elementos que vamos a instalar:

Elemento	Espacio aproximado	Módulos de 18 mm
Resi9 Combi SPU	54 mm	3 módulos
Diferencial Resi9 2P	36 mm	2 módulos
Magnetotérmico Resi9 1P+N	36 mm	2 módulos
Magnetotérmico Resi9 2P	36 mm	2 módulos
Magnetotérmico DPN Resi9 1P+N	18 mm	1 módulo

Por ejemplo, si configuramos un cuadro de electrificación básica con 1 Resi9 Combi SPU, 1 diferencial y los 5 magnetotérmicos para los circuitos C1 a C5, el espacio necesario cambiará bastante según el tipo de magnetotérmico elegido.

Configuración	Desglose	Cálculo y espacio total
Con magnetotérmicos Resi9 1P+N	Combi SPU: 3 módulos Diferencial: 2 módulos 5 magnetotérmicos: 10 módulos	3 + 2 + (5 × 2) Total: 15 módulos
Con magnetotérmicos Resi9 2P	Combi SPU: 3 módulos Diferencial: 2 módulos 5 magnetotérmicos: 10 módulos	3 + 2 + (5 × 2) Total: 15 módulos
Con magnetotérmicos DPN Resi9	Combi SPU: 3 módulos Diferencial: 2 módulos 5 magnetotérmicos: 5 módulos	3 + 2 + (5 × 1) Total: 10 módulos

Esto permite entender una de las principales ventajas de los magnetotérmicos DPN Resi9: en una vivienda básica pueden ahorrar 5 módulos completos frente a los magnetotérmicos Resi9 convencionales.

Sin embargo, no conviene elegir un cuadro que quede completamente lleno desde el primer día. Es recomendable dejar espacio de reserva para futuras ampliaciones, como nuevos circuitos, climatización, aerotermia, fotovoltaica, automatización o recarga de vehículo eléctrico.

Por ejemplo, aunque una configuración básica con DPN pueda ocupar alrededor de 10 módulos, puede tener sentido instalar un cuadro de 18 o 24 módulos. Del mismo modo, una instalación que ya ocupa 15 o 18 módulos puede beneficiarse de un cuadro de 24 o 36 módulos para evitar quedarse sin espacio en futuras ampliaciones.

También hay que tener en cuenta que, si la vivienda necesita más de un diferencial por el número de circuitos o por una mayor sectorización, cada diferencial adicional ocupará otros 2 módulos. Lo mismo sucede con contactores, interruptores horarios, termostatos, pilotos u otros dispositivos opcionales que se añadan al cuadro.

En definitiva, siempre conviene dejar espacio disponible para futuras ampliaciones. Fotovoltaica, aerotermia, climatización, vehículo eléctrico o nuevos circuitos pueden requerir más módulos posteriormente.

En la siguiente tabla puedes comparar las referencias disponibles de cuadros eléctricos residenciales de Schneider y escoger la envolvente que mejor se adapte al espacio previsto y al número de módulos de tu instalación.

Tabla de cuadros Resi9

Referencia	Tipo	Capacidad
MIP10104	Superficie Puerta plena	1 fila 4 módulos
MIP10106	Superficie Puerta plena	1 fila 6 módulos
MIP10108	Superficie Puerta plena	1 fila 8 módulos
MIP10112	Superficie Puerta plena	1 fila 12 módulos
MIP10118	Superficie Puerta plena	1 fila 18 módulos
MIP10212	Superficie Puerta plena	2 filas 24 módulos
MIP10312	Superficie Puerta plena	3 filas 36 módulos
MIP10212T	Superficie Puerta ahumada	2 filas 24 módulos
MIP10312T	Superficie Puerta ahumada	3 filas 36 módulos
MIP20106	Empotrable Puerta plena	1 fila 6 módulos
MIP20108	Empotrable Puerta plena	1 fila 8 módulos
MIP20112	Empotrable Puerta plena	1 fila 12 módulos
MIP20118	Empotrable Puerta plena	1 fila 18 módulos
MIP20212	Empotrable Puerta plena	2 filas 24 módulos
MIP20312	Empotrable Puerta plena	3 filas 36 módulos
MIP20318	Empotrable Puerta plena	3 filas 54 módulos
MIP21318	Empotrable Puerta plena	3 filas 54 módulos
MIP20212T	Empotrable Puerta ahumada	2 filas 24 módulos
MIP20312T	Empotrable Puerta ahumada	3 filas 36 módulos

Si quieres comparar Resi9 MP con otras gamas y formatos, puedes consultar todos nuestros cuadros eléctricos Schneider.

Ejemplo de cuadro Schneider completo

La siguiente tabla resume todas las decisiones principales de un cuadro residencial Schneider. En lugar de mostrar una única referencia por línea, se incluyen las distintas opciones disponibles para que puedas escoger la que corresponda a tu instalación.

Elemento	Necesidad	Opciones Schneider disponibles
Protección general + sobretensiones	Según intensidad de cabecera	16 A: R9L20616 20 A: R9L20620 25 A: R9L20625 32 A: R9L20632 40 A: R9L20640 50 A: R9L20650
Diferencial	Según intensidad y tipo	25 A: R9R51225 · Tipo AC R9R61225 · Tipo A R9R71225 · Tipo F-SI 40 A: R9R51240 · Tipo AC R9R61240 · Tipo A R9R71240 · Tipo F-SI 63 A: R9R61263 · Tipo A
Magnetotérmico C1 · Iluminación	10 A	R9F12610 · Resi9 1P+N R9F12210 · Resi9 2P R9P19610 · DPN Resi9
Magnetotérmico C2 · Enchufes generales y frigorífico	16 A	R9F12616 · Resi9 1P+N R9F12216 · Resi9 2P R9P19616 · DPN Resi9
Magnetotérmico C3 · Cocina y horno	25 A	R9F12625 · Resi9 1P+N R9F12225 · Resi9 2P R9P19625 · DPN Resi9
Magnetotérmico C4 · Lavadora, lavavajillas y termo	20 A	R9F12620 · Resi9 1P+N R9F12220 · Resi9 2P R9P19620 · DPN Resi9
Magnetotérmico C5 · Baños y auxiliares de cocina	16 A	R9F12616 · Resi9 1P+N R9F12216 · Resi9 2P R9P19616 · DPN Resi9
Cuadro eléctrico	Según número de módulos y tipo de instalación	Superficie: MIP10104 · 4 módulos MIP10106 · 6 módulos MIP10108 · 8 módulos MIP10112 · 12 módulos MIP10118 · 18 módulos MIP10212 · 24 módulos MIP10312 · 36 módulos MIP10212T · 24 módulos · puerta ahumada Empotrable: MIP20106 · 6 módulos MIP20108 · 8 módulos MIP20112 · 12 módulos MIP20118 · 18 módulos MIP20212 · 24 módulos MIP20312 · 36 módulos MIP20212T · 24 módulos · puerta ahumada

Este ejemplo no obliga a utilizar una única arquitectura. El objetivo es mostrar las alternativas Schneider disponibles para cada función, de forma que puedas escoger la referencia que corresponda a la instalación y al espacio disponible.

Funciones opcionales de control y programación

Además de las protecciones principales, un cuadro eléctrico residencial puede incorporar dispositivos adicionales para automatizar cargas, controlar la iluminación, programar horarios o disponer de señalización.

Schneider dispone dentro de Acti9 de diferentes soluciones modulares que pueden instalarse directamente en el cuadro eléctrico.

Función / producto	Referencias	Para qué sirve
Control de cargas Contactores Acti9 iCT	A9C22712 · 16 A · 2P A9C22722 · 20 A · 2P A9C21732 · 25 A · 2P A9C20842 · 40 A · 2P A9C20862 · 63 A · 2P	Conectar y desconectar cargas como termos, calefacción, iluminación u otros receptores.
Control por pulsadores Telerruptores Acti9 iTL	A9C30811 · 1P · 16 A A9C30812 · 2P · 16 A	Controlar un circuito desde varios pulsadores, por ejemplo en pasillos o escaleras.
Programación horaria Interruptores horarios	15335 · Analógico diario 15336 · Analógico diario CCT15441 · Digital CCT15551 · Semanal · 1 canal CCT15443 · Semanal · 2 canales CCT16364 · Mecánico 24 h CCT15365 · Mecánico 24 h	Programar iluminación, termos, bombas, calefacción u otras cargas según horarios.
Temporización Minutero automático	15363 · 1 a 7 min · 16 A	Apagado automático de iluminación después de un tiempo determinado.
Control por luz exterior Crepusculares y astronómicos	CCT15483 · IC 2000P CCT15494 · IC 100kp+ CCT15369 · IC2000 CCT15225 · Astronómico CCT15268 · Célula fotoeléctrica	Encender o apagar iluminación exterior según luminosidad o salida y puesta del sol.
Control de temperatura Termostato modular	15870 · 230 V	Controlar sistemas de calefacción desde el cuadro eléctrico.
Mando desde el cuadro Pulsadores Acti9 iPB	A9E18032 · 1 NA A9E18033 · NA + NC A9E18034 · 1 NA + 1 NC A9E18036 · 1 NA con piloto A9E18037 · 1 NC	Realizar maniobras manuales desde el frontal del cuadro.
Señalización Pilotos Acti9 iIL	A9E18320 · Rojo A9E18321 · Verde A9E18324 · Amarillo A9E18325 · Verde/rojo A9E18326 · Rojo intermitente A9E18327 · Triple rojo	Mostrar presencia de tensión, estado de una carga o una alarma.
Señalización acústica Zumbador modular	A9A15323 · 12 V CA	Generar una señal acústica de aviso.
Alimentación auxiliar Transformador modular	A9A15222 · 63 VA · 230 V → 12/24 V CA	Alimentar circuitos auxiliares de baja tensión.
Toma auxiliar Enchufe carril DIN	A9A15310 · 2P+T · 250 V	Disponer de una toma de corriente directamente en el cuadro.

Errores habituales al configurar un cuadro Schneider

Elegir las protecciones únicamente por amperaje. No basta con escoger un magnetotérmico de 10 A, 16 A, 20 A o 25 A porque “parezca adecuado” para el aparato que vamos a conectar. La intensidad de cada protección debe estar coordinada con la sección de los conductores, el tipo de circuito, la potencia prevista y las condiciones reales de la instalación. El magnetotérmico protege principalmente el cableado frente a sobrecargas y cortocircuitos, por lo que elegir un calibre demasiado alto puede dejar los conductores insuficientemente protegidos.

No diferenciar entre Resi9 convencional y DPN Resi9. Ambas soluciones están pensadas para instalaciones residenciales, pero ocupan espacios diferentes dentro del cuadro. Los magnetotérmicos Resi9 1P+N y 2P ocupan 36 mm, mientras que los DPN Resi9 1P+N ocupan solo 18 mm. En cuadros pequeños o con muchos circuitos, elegir DPN puede ahorrar varios módulos y facilitar futuras ampliaciones.

Utilizar un único diferencial para demasiados circuitos. Concentrar demasiadas líneas bajo un solo diferencial puede provocar que una única fuga deje sin alimentación una parte importante de la vivienda. Además, el REBT establece un número mínimo de diferenciales en función del número de circuitos instalados. Repartir los circuitos entre varios diferenciales mejora la continuidad de servicio y también facilita localizar qué grupo está provocando una avería o una fuga.

Elegir el diferencial solo por su intensidad nominal. Un diferencial no se selecciona únicamente por si es de 25 A, 40 A o 63 A. También hay que tener en cuenta su sensibilidad, normalmente 30 mA en vivienda, y el tipo de corriente residual que es capaz de detectar. En una vivienda actual, con numerosos equipos electrónicos, conviene valorar correctamente si corresponde utilizar un diferencial Tipo A o una solución de mayor inmunidad como Tipo F-SI.

Confundir la intensidad nominal del diferencial con su sensibilidad. Son dos valores distintos. Por ejemplo, un diferencial de 40 A / 30 mA puede soportar una corriente nominal de 40 A, mientras que los 30 mA indican la corriente de fuga a partir de la cual actúa la protección diferencial. Ambos valores deben tenerse en cuenta al seleccionar el dispositivo.

No comprobar cuántos circuitos necesita realmente la vivienda. Una instalación de electrificación básica parte de los circuitos C1 a C5, pero muchas viviendas actuales necesitan circuitos adicionales para climatización, calefacción, secadora, automatización, aerotermia, fotovoltaica o recarga de vehículo eléctrico. Antes de elegir el cuadro conviene identificar todos los circuitos previstos para evitar quedarse sin espacio o sin protecciones suficientes.

Dimensionar el cuadro únicamente para los elementos que se van a instalar hoy. Es habitual calcular exactamente los módulos que ocupan las protecciones y comprar un cuadro de esa capacidad. Sin embargo, una vivienda puede necesitar nuevos circuitos en el futuro. Dejar módulos libres permite añadir posteriormente climatización, aerotermia, fotovoltaica, automatización, vehículo eléctrico u otras protecciones sin tener que sustituir toda la envolvente.

No tener en cuenta el espacio que ocupa cada dispositivo. Dos cuadros con el mismo número de circuitos pueden necesitar tamaños muy diferentes dependiendo de las protecciones elegidas. Un Resi9 Combi SPU ocupa 3 módulos, un diferencial Resi9 bipolar ocupa 2 módulos, un magnetotérmico Resi9 convencional ocupa 2 módulos y un DPN Resi9 ocupa 1 módulo. Conviene realizar esta suma antes de escoger la referencia Resi9 MP.

Elegir siempre la protección de mayor intensidad “por seguridad”. Una protección de mayor calibre no significa necesariamente mayor seguridad. Cada dispositivo debe estar dimensionado para el circuito que protege. Sobredimensionar un magnetotérmico puede impedir que actúe cuando debería hacerlo y dejar los conductores expuestos a corrientes superiores a las previstas.

No prever circuitos que requieren un tratamiento específico. Determinadas cargas, como climatización, bombas de calor, aerotermia, fotovoltaica o recarga de vehículo eléctrico, pueden necesitar protecciones y criterios de diseño específicos. No conviene tratarlas automáticamente como un circuito convencional de enchufes o iluminación.

Configurar el cuadro únicamente por las referencias de los aparatos. Aunque esta guía permite identificar las principales referencias Schneider para cada función, el cuadro debe diseñarse como un conjunto. Hay que comprobar la coordinación entre protección general, diferenciales, magnetotérmicos, conductores, número de circuitos y espacio disponible.

Importante: esta guía tiene carácter informativo y sirve para identificar y comparar las diferentes soluciones Schneider disponibles para instalaciones residenciales y para entender cómo se estructura un cuadro eléctrico. El diseño, dimensionado, montaje y modificación de una instalación eléctrica debe realizarse de acuerdo con el REBT (Reglamento Electrotécnico para Baja Tensión), sus instrucciones técnicas complementarias y las características reales de cada instalación. La instalación, sustitución o modificación de protecciones y cuadros eléctricos debe ser realizada por un instalador electricista habilitado o técnico competente.
