Descripción de 1905100000

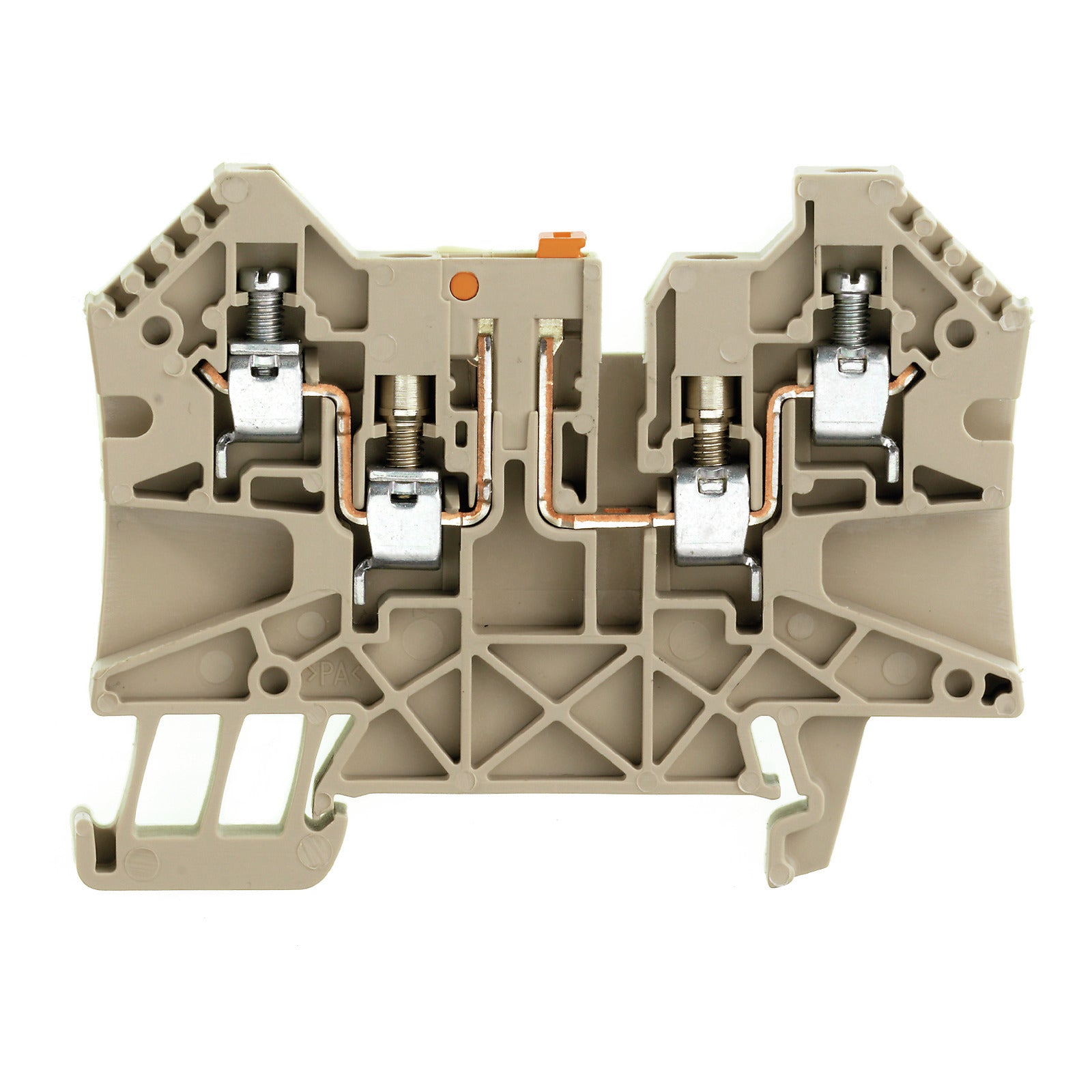

La referencia 1905100000 Weidmuller es un borne seccionable de medición tipo WTR 4/ZZ STB diseñado para aplicaciones de prueba, seccionamiento y control en circuitos eléctricos. El borne seccionable 1905100000 dispone de conexión mediante sistema de brida y tornillo y está preparado para conductores con sección nominal de 4 mm². La referencia 1905100000 permite una tensión nominal de 500 V y una corriente nominal de 27 A según IEC 60947-7-1. Este dispositivo dispone de cuatro conexiones con un único potencial eléctrico y un piso de conexión. El borne 1905100000 está fabricado en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El dispositivo se instala mediante fijación enclavada sobre carril DIN TS 35. Las dimensiones del borne 1905100000 son 53 mm de profundidad, 70 mm de altura y 6,1 mm de anchura, con profundidad de 53,5 mm incluyendo el carril DIN y peso neto de 15,62 g. La referencia 1905100000 admite conductores flexibles y semirrígidos con secciones desde 0,05 mm² hasta 6 mm² y conductores con terminal tubular hasta 4 mm² según DIN 46228. El par de apriete del tornillo M3 se sitúa entre 0,5 Nm y 1 Nm y la longitud de desaislado del conductor es de 10 mm. El borne 1905100000 presenta resistencia de paso de 1 mΩ, sobretensión de choque nominal de 6 kV y pérdida de potencia de 1,02 W. El rango de temperatura ambiente de funcionamiento se sitúa entre -50 °C y 75 °C y la temperatura permanente de trabajo entre -50 °C y 120 °C. La referencia 1905100000 cumple conformidad RoHS y dispone de certificación cURus con número E60693.
