Descripción de 9532440000

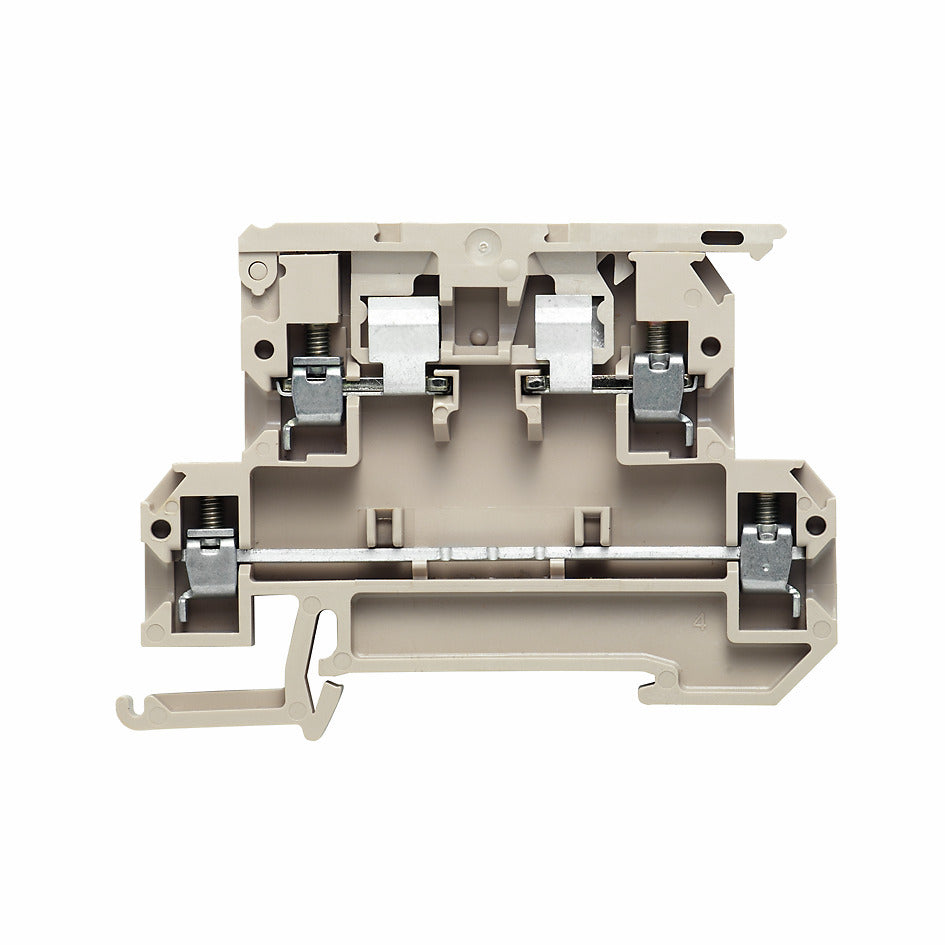

La referencia 9532440000 Weidmuller es un borne portafusibles tipo KDKS 1/35 DB de la serie SAK diseñado para la protección de circuitos mediante fusible en instalaciones eléctricas montadas sobre carril DIN. El borne 9532440000 utiliza sistema de conexión mediante brida y tornillo y está preparado para conductores con sección nominal de 4 mm². La referencia 9532440000 permite una tensión nominal de hasta 500 V y una corriente nominal de 6,3 A según la norma IEC 60947-7-3. Este borne dispone de cuatro conexiones distribuidas en dos pisos con dos potenciales eléctricos independientes. El dispositivo está fabricado en material Wemid con grado de inflamabilidad UL 94 V-0 y acabado en color beige oscuro. El borne 9532440000 se instala mediante fijación enclavada sobre carril DIN TS 35 y dispone de portafusible giratorio compatible con fusibles G-Si de 5 x 20 mm. Las dimensiones del dispositivo son 55 mm de profundidad, 73,5 mm de altura y 8,1 mm de anchura, con profundidad de 54,6 mm incluyendo el carril DIN y peso neto de 20,32 g. La referencia 9532440000 admite conductores rígidos, semirrígidos o flexibles con secciones desde 0,22 mm² hasta 4 mm² y conductores entre AWG 22 y AWG 12. La longitud de desaislado requerida es de 8 mm y el par de apriete del tornillo M3 se sitúa entre 0,5 Nm y 0,8 Nm. El borne 9532440000 presenta resistencia de paso de 1 mΩ, sobretensión de choque nominal de 6 kV y pérdida de potencia de 1,02 W. El rango de temperatura ambiente de funcionamiento se sitúa entre -50 °C y 75 °C y la temperatura permanente de trabajo entre -50 °C y 120 °C. La referencia 9532440000 cumple conformidad RoHS y dispone de certificación UR con número E60693.
