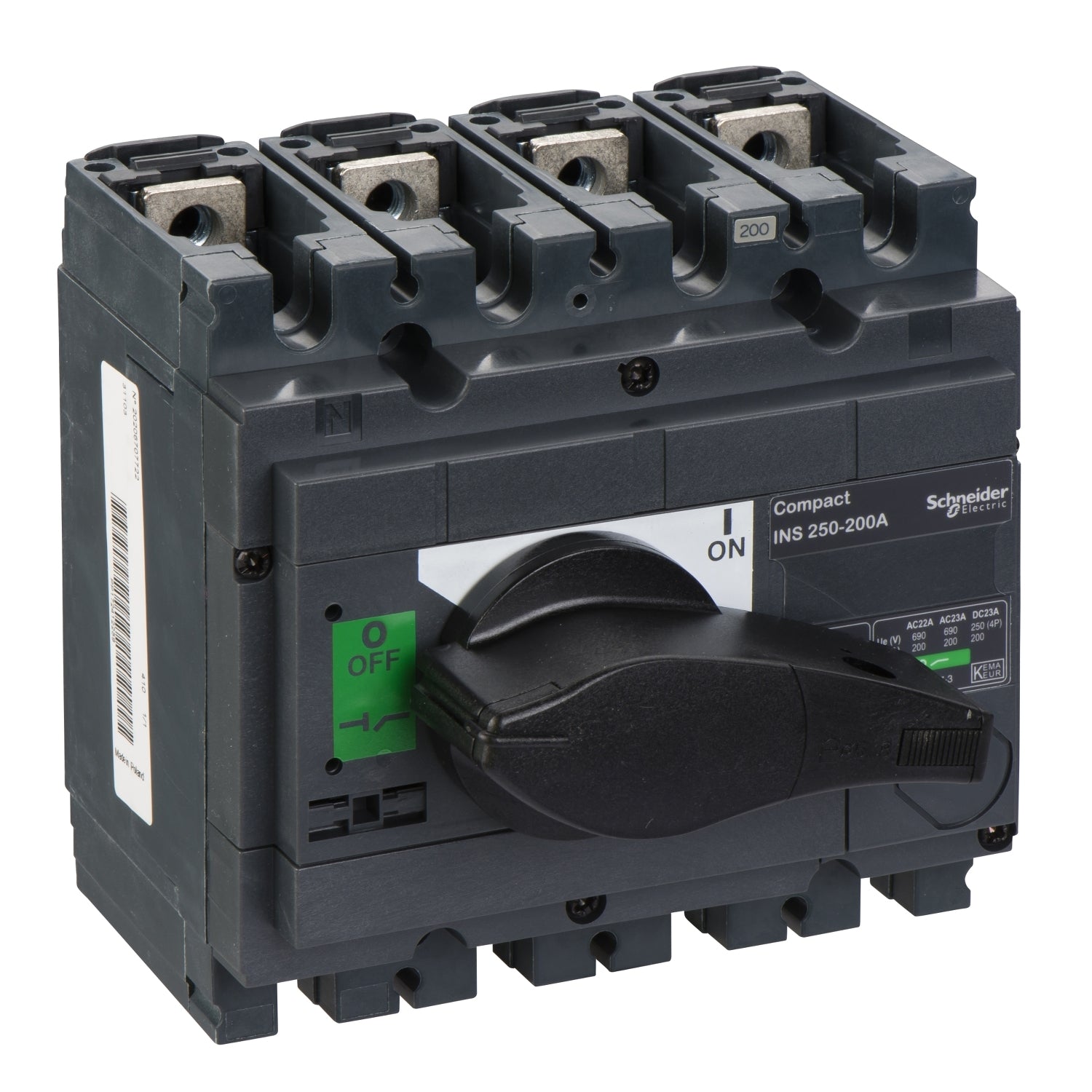

31103 - Interruptor seccionador INS250 200A 4P Schneider
31103 - Interruptor seccionador INS250 200A 4P Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de 31103
La referencia 31103 Schneider es un interruptor seccionador Compact INS250-160 no automático de 4 polos con mando rotativo negro. La referencia 31103 está diseñada para el seccionamiento con indicación positiva de contacto conforme a IEC 60947-1 e IEC 60947-3, con corriente de funcionamiento de 160 A a 415 V CA en categorías AC22A y AC23A y tensión nominal de 690 V CA a 50/60 Hz o 250 V CC. El interruptor seccionador 31103 es un dispositivo de cara frontal con nivel de aislamiento clase II según IEC 60664 y ofrece un funcionamiento sencillo y alto rendimiento durante la interrupción de corrientes.
Especificaciones Principales de 31103
ComPact
Interruptor seccionador
ComPacT INS
4P
CC || CA
50/60 Hz
AC-22A, estado 1 200 A CA 50/60 Hz 220/240 V || AC-22A, estado 1 200 A CA 50/60 Hz 380/415 V || AC-22A, estado 1 200 A CA 50/60 Hz 440/480 V || AC-22A, estado 1 200 A CA 50/60 Hz 480 V NEMA || AC-22A, estado 1 200 A CA 50/60 Hz 500/525 V || AC-22A, estado 1 200 A CA 50/60 Hz 660/690 V || AC-23A, estado 1 200 A CA 50/60 Hz 220/240 V || AC-23A, estado 1 200 A CA 50/60 Hz 380/415 V || AC-23A, estado 1 200 A CA 50/60 Hz 440/480 V || AC-23A, estado 1 200 A CA 50/60 Hz 480 V NEMA || AC-23A, estado 1 200 A CA 50/60 Hz 500/525 V || AC-23A, estado 1 200 A CA 50/60 Hz 660/690 V || DC-22A, estado 1 200 A CC 125 V 2 polos en serie || DC-22A, estado 1 200 A CC 250 V 4 polos en serie || DC-23A, estado 1 200 A CC 125 V 2 polos en serie || DC-23A, estado 1 200 A CC 250 V 4 polos en serie
800 V CA 50/60 Hz
200 A en 60 °C
30 kA solo interruptor-seccionador 690 V CA en 50/60 Hz || 330 kA con interruptor automático aguas arriba 690 V CA en 50/60 Hz
250 V CC || 690 V CA 50/60 Hz
Sí
Sí
No
3
Otras Especificaciones de 31103
Mando rotativo
Negro
Fijo
Carril || Placa
Frontal
Parte delantera
AC-23, estado 1 110 kW en 440 V CA 50/60 Hz || AC-23, estado 1 110 kW en 480 V CA 50/60 Hz - tipo de cable: NEMA) || AC-23, estado 1 132 kW en 500/525 V CA 50/60 Hz || AC-23, estado 1 160 kW en 660/690 V CA 50/60 Hz || AC-23, estado 1 55 kW en 220/240 V CA 50/60 Hz || AC-23, estado 1 55 kW en 230 V CA 50/60 Hz - tipo de cable: NEMA) || AC-23, estado 1 90 kW en 380/415 V CA 50/60 Hz
Ininterrumpido
1,8 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda || 2,2 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda || 4,9 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda || 8,5 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda
15000 ciclos
AC-22A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 500 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 690 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 500 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 690 V CA 50/60 Hz || DC-22A, estado 1 1500 ciclos 250 V CC 4 polos en serie || DC-23A, estado 1 1500 ciclos 250 V CC 4 polos en serie
35 mm
136 mm
140 mm
96 mm
2,2 kg
Valores instantáneos y de demanda || IEC 60947-1
KEMA-KEUR || CCC
IP40 conforming to IEC 60529
IK07 acorde a H
-25…70 °C
-50…85 °C
