Descripción de 28909

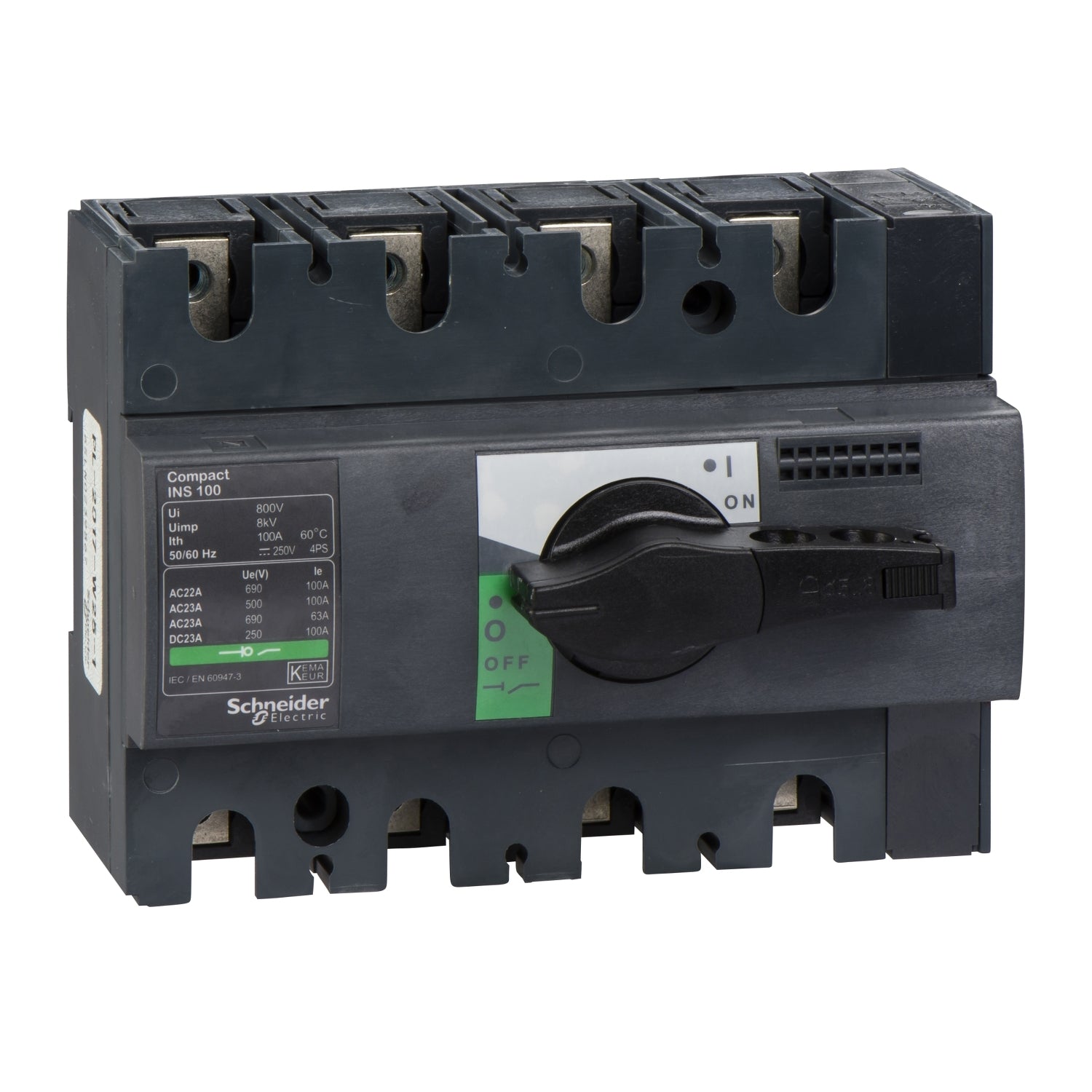

La referencia 28909 Schneider es un interruptor seccionador Interpact Compact INS100 no automático de 4 polos con maneta rotativa negra, diseñado para funciones de aislamiento con indicación positiva de contacto conforme a IEC 60947-1 e IEC 60947-3. La referencia 28909 presenta una corriente de funcionamiento de 100 A a 415 V CA en categorías AC22A y AC23A y una tensión nominal de 690 V CA a 50/60 Hz o 250 V CC. El interruptor seccionador 28909 es un dispositivo frontal con nivel de aislamiento clase II según IEC 60664 y ofrece un funcionamiento sencillo y alto rendimiento en la interrupción de corriente.
Especificaciones Principales de 28909
ComPact
ComPacT INS
Interruptor seccionador
4P
CC || CA
50/60 Hz
AC-22A, estado 1 100 A CA 50/60 Hz 220/240 V || AC-22A, estado 1 100 A CA 50/60 Hz 380/415 V || AC-22A, estado 1 100 A CA 50/60 Hz 440/480 V || AC-22A, estado 1 100 A CA 50/60 Hz 500 V || AC-22A, estado 1 100 A CA 50/60 Hz 660/690 V || AC-23A, estado 1 100 A CA 50/60 Hz 220/240 V || AC-23A, estado 1 100 A CA 50/60 Hz 380/415 V || AC-23A, estado 1 100 A CA 50/60 Hz 440/480 V || AC-23A, estado 1 100 A CA 50/60 Hz 500 V || AC-23A, estado 1 63 A CA 50/60 Hz 660/690 V || DC-22A, estado 1 100 A CC 125 V 2 polos en serie || DC-23A, estado 1 100 A CC 125 V 2 polos en serie || DC-22A, estado 1 100 A CC 250 V 4 polos en serie || DC-23A, estado 1 100 A CC 250 V 4 polos en serie
800 V CA 50/60 Hz
8 kV
100 A en 60 °C
154 kA con interruptor automático aguas arriba 690 V CA en 50/60 Hz || 20 kA solo interruptor-seccionador 690 V CA en 50/60 Hz
250 V CC || 690 V CA 50/60 Hz
Sí
Sí
No
3
Otras Especificaciones de 28909
Mando rotativo
Negro
Fijo
Carril DIN || Placa
Frontal
Parte delantera
AC-23, estado 1 22 kW en 220/240 V CA 50/60 Hz || AC-23, estado 1 45 kW en 380/415 V CA 50/60 Hz || AC-23, estado 1 55 kW en 440 V CA 50/60 Hz || AC-23, estado 1 55 kW en 500/525 V CA 50/60 Hz || AC-23, estado 1 55 kW en 660/690 V CA 50/60 Hz
Ininterrumpido
Clase 120 - 60 %
1 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda || 1,23 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda || 3,175 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda || 5,5 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda
15000 ciclos
AC-22A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-22A, estado 1 1500 ciclos 500 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 220/240 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 380/415 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 440 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 500 V CA 50/60 Hz || DC-22A, estado 1 1500 ciclos 250 V CC 4 polos en serie || DC-23A, estado 1 1500 ciclos 250 V CC 4 polos en serie || AC-22A, estado 1 1500 ciclos 690 V CA 50/60 Hz || AC-23A, estado 1 1500 ciclos 690 V CA 50/60 Hz
30 mm
100 mm
135 mm
62,5 mm
0,9 kg
IEC 60947-1 || Valores instantáneos y de demanda
KEMA-KEUR || CCC
IP40 conforming to IEC 60529
IK07 acorde a H
-25…70 °C
-50…85 °C
