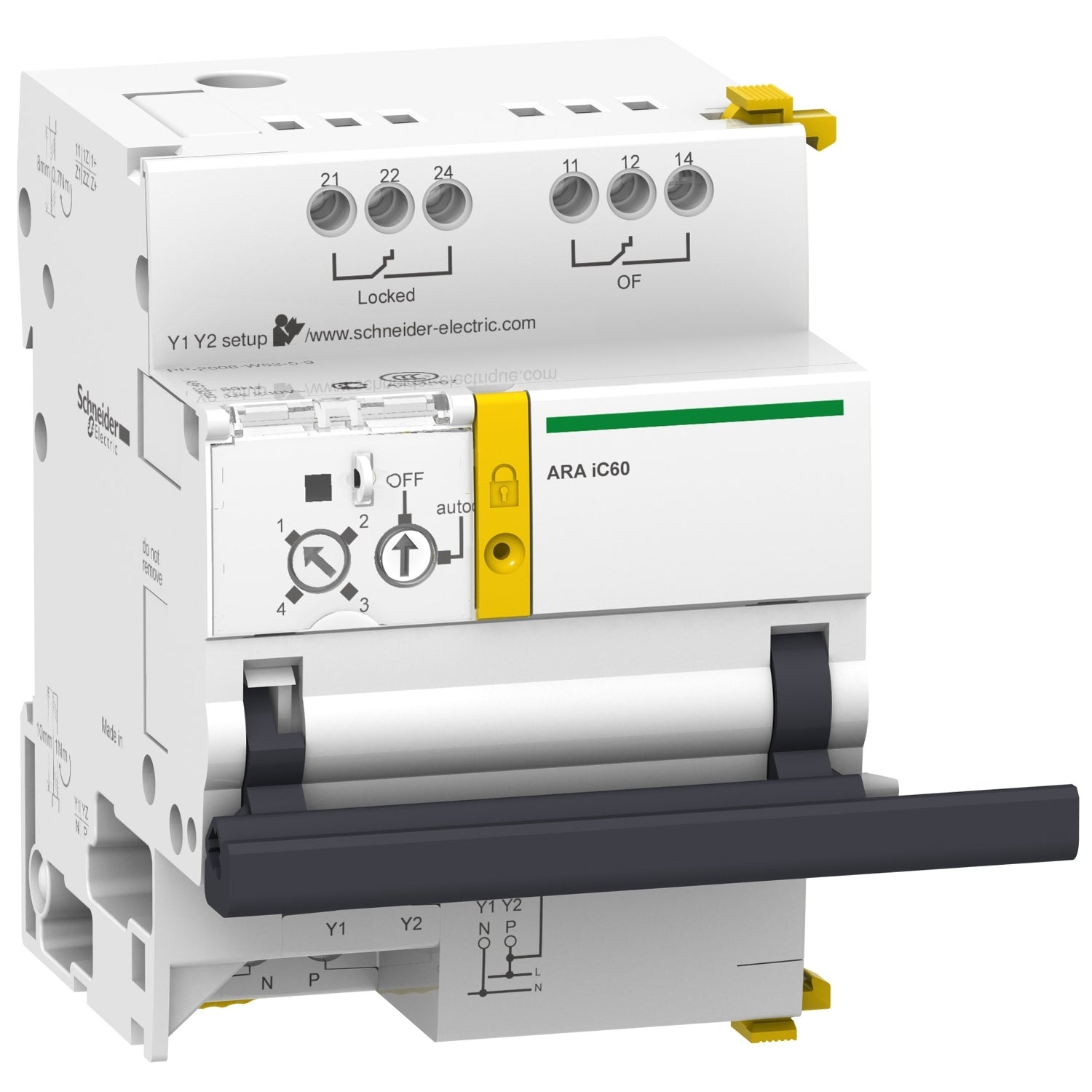

A9C70132 - Auxiliar de reconectador automático ARA aux. iC60 1-2P Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia A9C70132 Schneider es un auxiliar de reconectador automático Acti9 ARA dedicado a interruptores iC60 de 1P, 1P+N y 2P que ejecuta hasta cuatro programas de reconexión automática tras un disparo. La referencia A9C70132 incrementa la disponibilidad de instalaciones sin supervisión al restaurar el suministro tras fallos transitorios sin intervención manual. El auxiliar A9C70132 funciona a 230 V CA, ocupa 7 módulos de 9 mm, permite enclavamiento por candado y opera entre -25 °C y +60 °C.
Ficha Técnica de A9C70132
Especificaciones Principales
PowerLogic
Auxiliar de reconectador automático
ARA iC60
2 OF contactos sin tensión
24 V 10 mA CA/CC || 230 V 1 A CA
Datos Adicionales
Inhibición de automatismo mantenido 230 V CA 50/60 Hz || Último reenganche impulso 230 V CA 50/60 Hz
5 mA
>= 200 ms Circuito de control
< 500 ms
230 V CA 50/60 Hz
2 W
400 V
6 kV
Programa 1, estado 1 1 intento de reconexión, ciclo corto <10 s/6 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <10 s/2 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <1 min/6 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <3 min/6 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <10 s/2 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <1 min/6 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <3 min/6 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <10 s/2 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <1 min/6 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <3 min/8 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <4 min/10 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <5 min/12 min
Parpadeo Naranja LED, estado 1 no está en funcionamiento || Parpadeo Verde LED, estado 1 Funcionamiento normal || Parpadeo Rojo LED, estado 1 ciclo de reconexión en curso || Fijo Rojo LED, estado 1 reconectador automático bloqueado
Con clip
Carril DIN
NO
7
93 mm
63 mm
75,5 mm
440 g
Blanco
5000 ciclos
Con candado
Alimentación: 10 mm para inferior conexión || Entrada: 10 mm para inferior conexión || Salida: 8 mm para Superior conexión
Alimentación: 1 N.m || Entrada: 1 N.m || Salida: 0,7 N.m
Acti 9 Acti9 iC60
2P iC60 || 1P + N iC60 || 1P iC60
IP20 conforming to IEC 60529
3 acorde a IEC 60947
II
2
93 % en 40 °C
-40…70 °C
-25…60 °C
