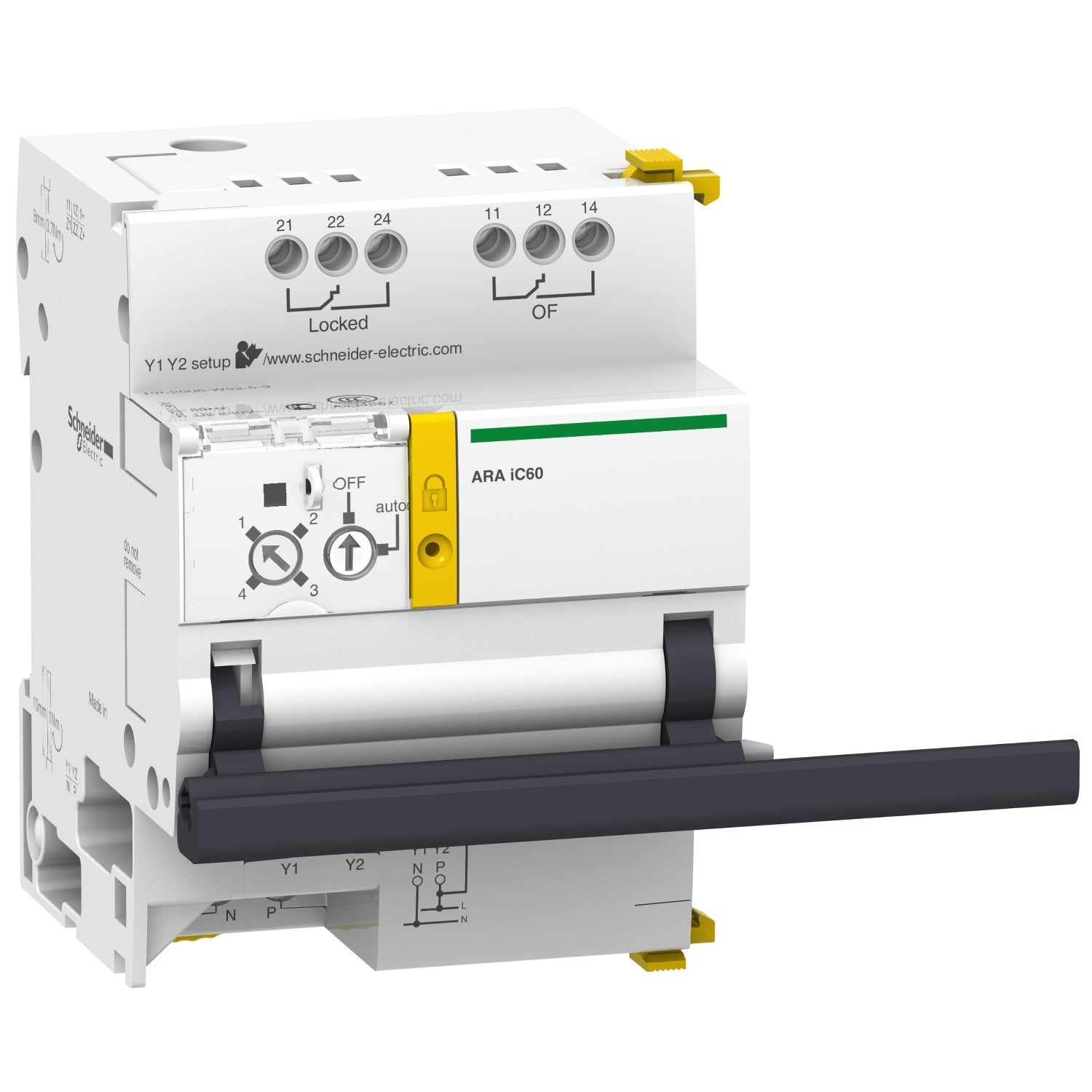

A9C70134 - Auxiliar de reconectador automático ARA aux. iC60 3-4P Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia A9C70134 Schneider es un auxiliar de reconectador automático Acti9 ARA para interruptores iC60 de 3P y 4P que ejecuta cuatro secuencias de recierre automático tras disparo. La referencia A9C70134 permite seleccionar programas de reconexión adaptados al entorno para equilibrar seguridad y continuidad de servicio. El auxiliar A9C70134 funciona a 230 V CA, ocupa 7 módulos de 9 mm, incorpora sistema de bloqueo por candado y trabaja entre -25 °C y +60 °C.
Ficha Técnica de A9C70134
Especificaciones Principales
PowerLogic
Auxiliar de reconectador automático
ARA iC60
2 OF contactos sin tensión
24 V 10 mA CA/CC || 230 V 1 A CA
Datos Adicionales
Inhibición de automatismo mantenido 230 V CA 50/60 Hz || Último reenganche impulso 230 V CA 50/60 Hz
5 mA
>= 200 ms Circuito de control
< 500 ms
230 V CA 50/60 Hz
2 W
400 V
6 kV
Programa 1, estado 1 1 intento de reconexión, ciclo corto <10 s/6 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <10 s/2 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <1 min/6 min || Programa 2, estado 1 3 intentos de reconexión, ciclo corto <3 min/6 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <10 s/2 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <1 min/6 min || Programa 3, estado 1 5 intentos de reconexión, ciclo largo fijo <3 min/6 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <10 s/2 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <1 min/6 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <3 min/8 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <4 min/10 min || Programa 4, estado 1 5 intentos de reconexión, ciclo largo progresivo <5 min/12 min
Parpadeo naranja LED, estado 1 no está en funcionamiento || Parpadeo Verde LED, estado 1 funcionamiento normal || Parpadeo Rojo LED, estado 1 ciclo de reconexión en curso || Fijo Rojo LED, estado 1 reconectador automático bloqueado
Con clip
Carril DIN
NO
7
93 mm
63 mm
75,5 mm
470 g
Blanco
5000 ciclos
Con candado
Alimentación: 10 mm para inferior conexión || Entrada: 10 mm para inferior conexión || Salida: 8 mm para Superior conexión
Alimentación: 1 N.m || Entrada: 1 N.m || Salida: 0,7 N.m
Acti 9 Acti9 iC60
4P iC60 || 3P iC60
IP20 conforming to IEC 60529
3 acorde a IEC 60947
II
2
93 % en 40 °C
-40…70 °C
-25…60 °C
