Descripción de C6342D630

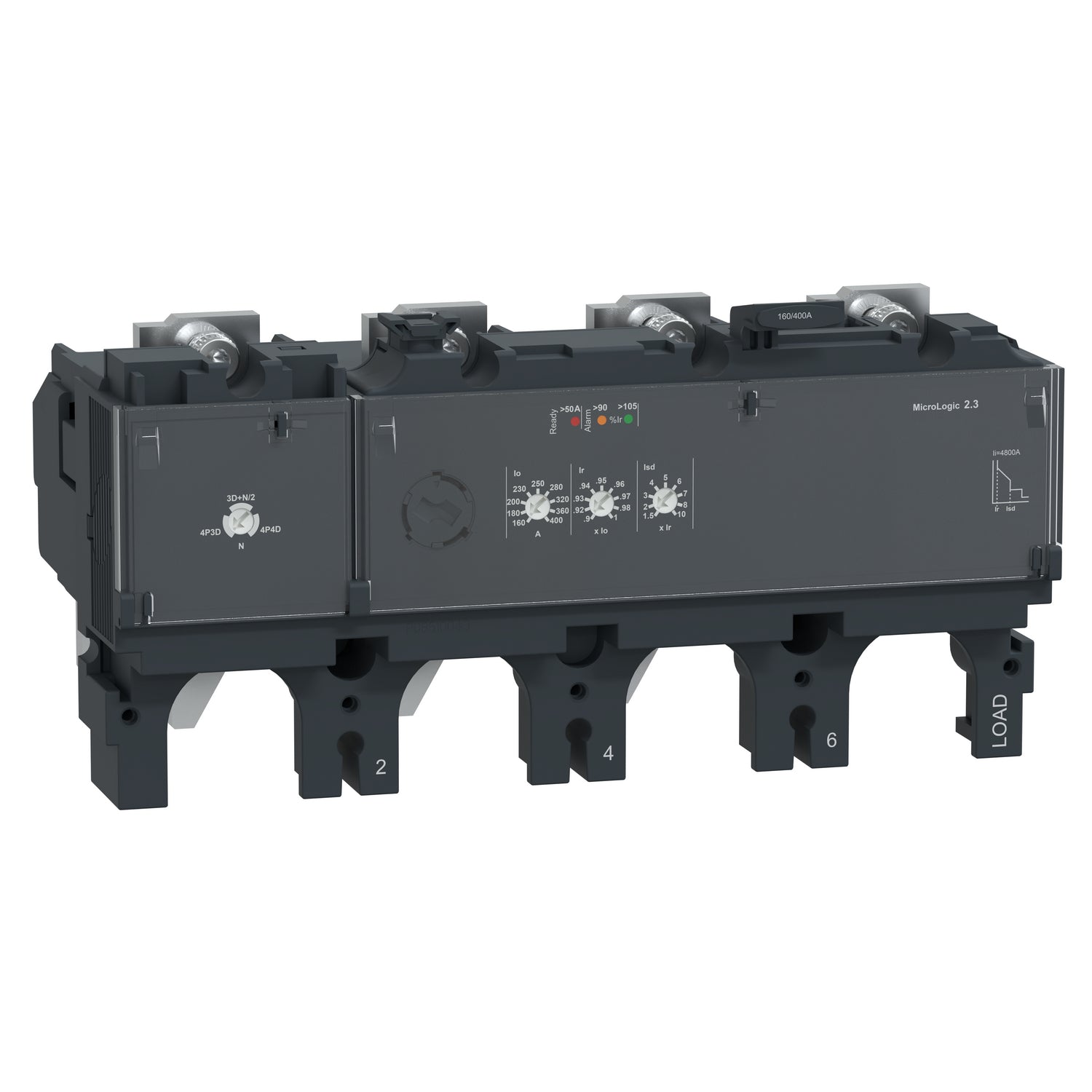

La referencia C6342D630 es una unidad de control electrónica MicroLogic 2.3 de 4 polos y 4 relés diseñada para interruptores automáticos ComPacT NSX630. La unidad C6342D630 incorpora un calibre de 630 A que incluye protección ajustable de larga duración contra sobrecargas junto con protección regulable de corto retardo y protección instantánea fija frente a cortocircuitos. La referencia C6342D630 incorpora señalización mediante LED de alarma y un LED Ready verde que parpadea cuando el interruptor está preparado para disparar y forma parte de la arquitectura EcoStruxure Power estando asociada con PowerTag NSX y con el bloque de corte ComPacT NSX.
Especificaciones Principales de C6342D630
ComPacT nueva generación
ComPacT NSX400 ... 630 nueva generación
Unidad de control
Micrologic 2.3
Electrónico
ComPacT NSX630
Distribución
4P
3R+ N/2 || 4R || 3R
Izquierda
LSoI
L : for protección de sobrecarga (mucho tiempo) || Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo || I : for prot.contra cortocirc.(inst.)
630 A en 40 °C
690 V CA 50/60 Hz
CA
50/60 Hz
Fijo
Otras Especificaciones de C6342D630
9 regulaciones
250...630 A
Fijo
11 s en 7.2 x Ir || 16 s en 6 x Ir || 400 s en 1.5 x Ir
0.5 x Ir - tipo de cable: 3R+ N/2) || 1 x Ir - tipo de cable: 4R) || Protección de sobrecarga (mucho tiempo) - tipo de cable: 3R)
20 minutos antes y después del disparo
9 regulaciones
1.5...10 x Ir
Fijo
Fijo
6900 A
Sin
Sin
LED parpadeante (verde) para listo para operar || LED 105 % Ir (rojo) para Sobrecarga || LED 90 % Ir (naranja) para Sobrecarga
Icu
Clase II
3 acorde a IEC 60947-1
Cuerpo conforming to IEC 60529
-25…70 °C
-50…85 °C
