Resumen Técnico
Descripción

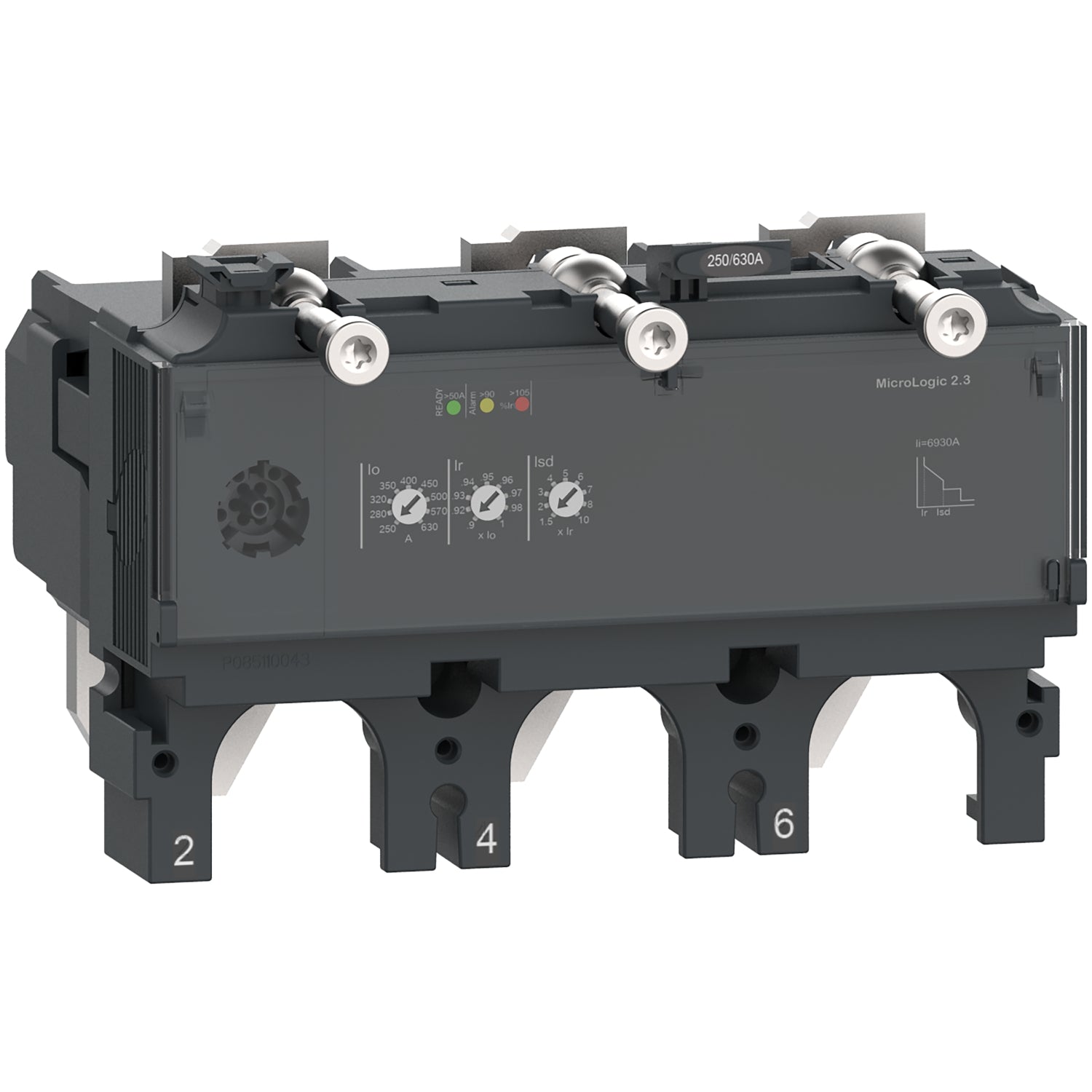

La referencia C4032D400 es una unidad de control electrónica MicroLogic 2.3 de 3 polos y 3 relés utilizada en interruptores automáticos ComPacT NSX400 y NSX630. La unidad C4032D400 tiene un calibre de 400 A y proporciona protección ajustable de larga duración ante sobrecargas además de protección regulable de corto retardo y protección instantánea fija contra cortocircuitos. La referencia C4032D400 incorpora señalización mediante LED de alarma para indicar sobrecargas y un LED Ready verde que parpadea cuando el interruptor automático está listo para disparar y forma parte de la arquitectura EcoStruxure Power estando asociada con PowerTag NSX y con el bloque de corte ComPacT NSX.
Ficha Técnica de C4032D400
Especificaciones Principales
ComPacT nueva generación
ComPacT NSX400 ... 630 nueva generación
Unidad de control
Micrologic 2.3
Electrónico
ComPacT NSX400 || ComPacT NSX630
Distribución
3P
3R
LSoI
L : for protección de sobrecarga (mucho tiempo) || Símbolo de enchufe : for protección contra cortocircuitos de corta duración con retardo fijo || I : for prot.contra cortocirc.(inst.)
400 A en 40 °C
690 V CA 50/60 Hz
CA
50/60 Hz
Fijo
Datos Adicionales
9 regulaciones
160...400 A
Fijo
11 s en 7.2 x Ir || 16 s en 6 x Ir || 400 s en 1.5 x Ir
20 minutos antes y después del disparo
9 regulaciones
1.5...10 x Ir
Fijo
Fijo
4800 A
Sin
Sin
LED parpadeante (verde) para listo para operar || LED 105 % Ir (rojo) para Sobrecarga || LED 90 % Ir (naranja) para Sobrecarga
Icu
Clase II
3 acorde a IEC 60947-1
Cuerpo conforming to IEC 60529
-25…70 °C
-50…85 °C
