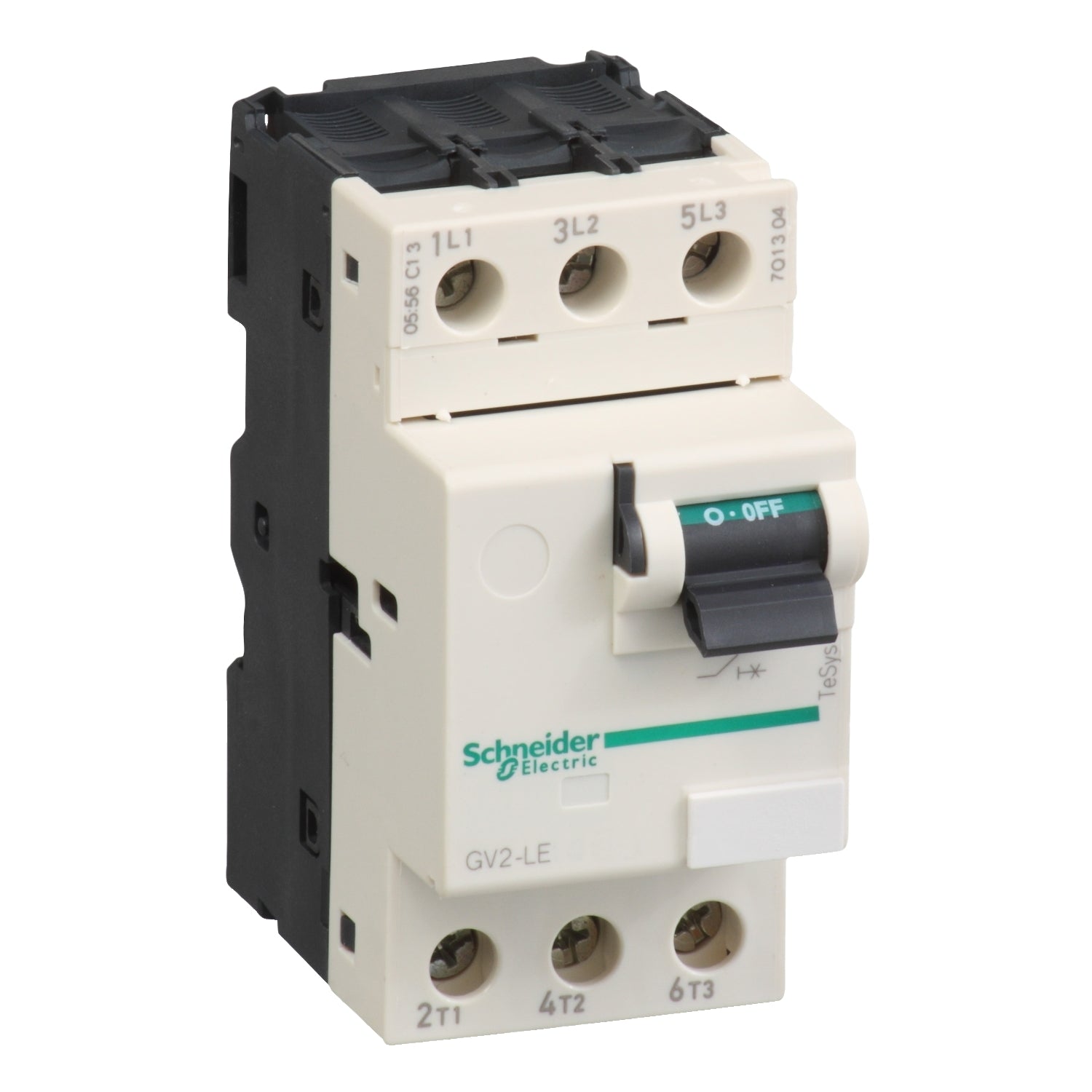

GV2LE20 - Guardamotor Schneider Magnético GV2LE 18A
GV2LE20 - Guardamotor Schneider Magnético GV2LE 18A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de GV2LE20
La referencia GV2LE20 es un disyuntor guardamotor magnético TeSys GV destinado a la protección de motores trifásicos. La referencia GV2LE20 es un equipo de 3 polos con una corriente nominal de 18 A y una tensión de servicio de hasta 690 V apto para motores de 7,5 kW a 400 V. Proporciona protección magnética con un umbral de disparo de 13 veces la corriente nominal y un poder de corte Icu de 15 kA a 400 V. La referencia GV2LE20 ofrece conexión mediante bornes de tornillo y control por maneta garantizado para 100 000 ciclos AC-3. Para permitir la protección térmica adecuada debe asociarse con el relé LRD21 que se suministra por separado. Cumple certificaciones IEC UL CSA CCC EAC y Marine y pertenece al programa Green Premium conforme a RoHS y REACh.
Especificaciones Principales de GV2LE20
TeSys Deca
TeSys GV2
Protector de circuito de motor
GV2LE
Protección del motor
Mágnetico
Otras Especificaciones de GV2LE20
3P
CA
Categoría A acorde a En 50 A || AC-3 acorde a IEC 60947-4-1 || AC-4 acorde a IEC 60947-4-1
50/60 Hz acorde a En 50 A
7,5 kW en 400/415 V CA 50/60 Hz || 9 kW en 500 V CA 50/60 Hz || 15 kW en 690 V CA 50/60 Hz
100 kA Icu en 230/240 V CA 50/60 Hz acorde a En 50 A || 15 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A || 8 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 6 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 3 kA Icu en 690 V CA 50/60 Hz acorde a En 50 A
100 % en 230/240 V CA 50/60 Hz acorde a En 50 A || 50 % en 400/415 V CA 50/60 Hz acorde a En 50 A || 50 % en 440 V CA 50/60 Hz acorde a En 50 A || 75 % en 500 V CA 50/60 Hz acorde a En 50 A || 75 % en 690 V CA 50/60 Hz acorde a En 50 A
Maneta
18 A
341 A
18 A acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
6 kV acorde a En 50 A
Sí acorde a IEC 60947-1
1,8 W
100000 ciclos
100000 ciclos para AC-3 en 415 V In || 100000 ciclos para AC-4 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…6 mm²sólido || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1,5…6 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable
1,7 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con placa adaptadora)
Horizontal || Vertical
45 mm
89 mm
78,5 mm
0,33 kg
Gris oscuro
Icu || EN/IEC 60947-4-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || IEC/EN 60335-2-40:Annex JJ
CCC || UL || EAC || BV || RINA || UKCA
IK04
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 30 Gn para 11 ms || Vibraciones, estado 1 5 Gn, 5...150 Hz
<= 2000 m
