Descripción de GV2RT20

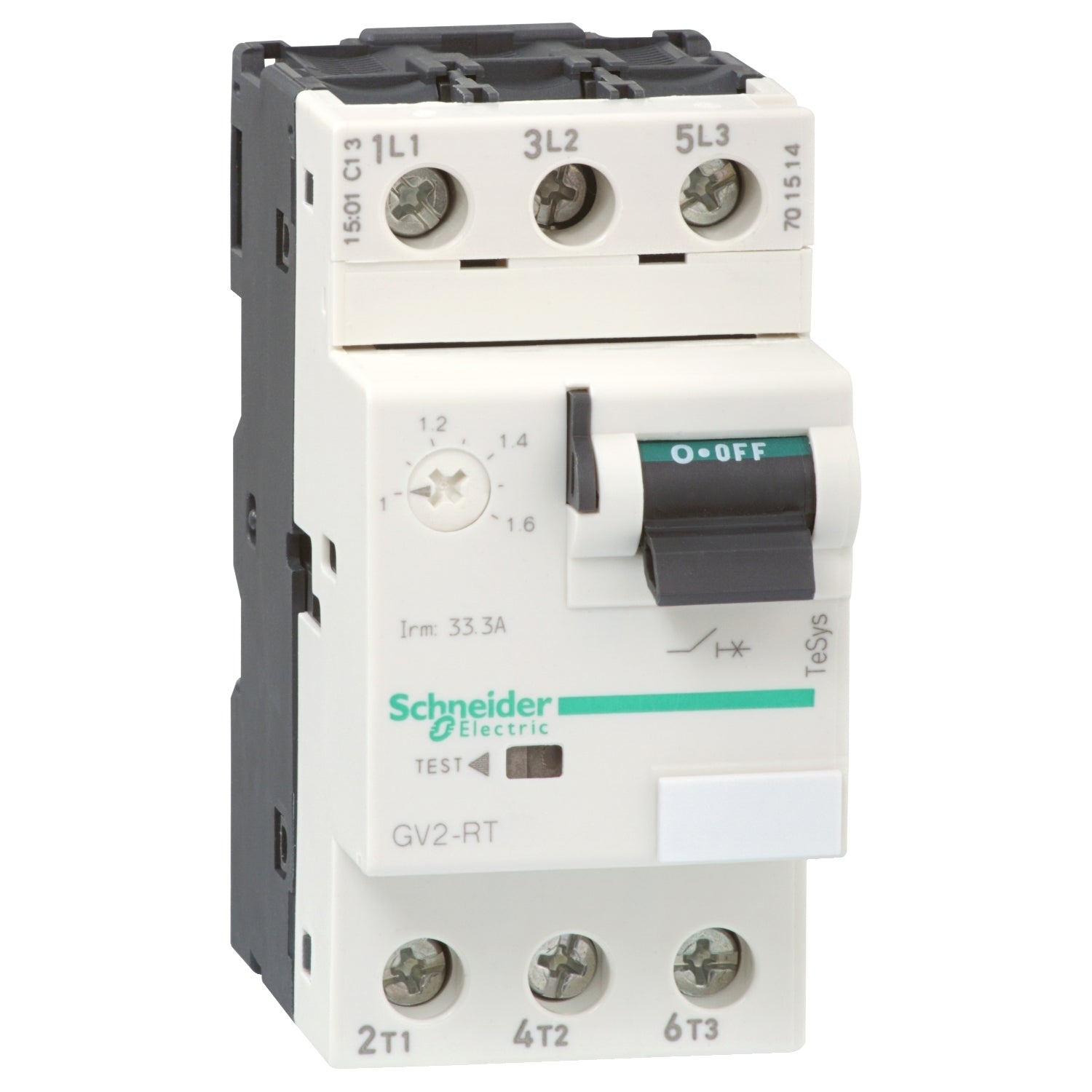

La referencia GV2RT20 es un disyuntor guardamotor magnetotérmico TeSys GV adaptado para motores con picos de arranque elevados. La referencia GV2RT20 es un equipo de 3 polos con corriente nominal de 18 A y tensión de servicio de hasta 690 V apto para motores trifásicos de 7,5 kW a 400 V. Integra protección magnetotérmica con regulación térmica ajustable entre 13 y 18 A y un disparo magnético a 20 veces la corriente nominal además de un poder de corte Icu de 15 kA a 400 V. La referencia GV2RT20 incluye conexión mediante bornes de tornillo y control por maneta con durabilidad de 100 000 ciclos AC-3 y es apta también para la protección de transformadores trifásicos cumpliendo certificaciones IEC UL CSA CCC EAC Marine y los requisitos RoHS y REACh.
Especificaciones Principales de GV2RT20
TeSys Deca
TeSys GV2
Protector de circuito de motor
GV2RT
Protección del motor || Transformer ((*))
Térmico-magnético
Otras Especificaciones de GV2RT20
3P
CA
Categoría A acorde a En 50 A || AC-3 acorde a IEC 60947-4-1 || AC-4 acorde a IEC 60947-4-1
50/60 Hz acorde a En 50 A
4 kW en 220/230 V CA 50/60 Hz protección motor, pico alto de corriente || 7,5 kW en 400/415 V CA 50/60 Hz protección motor, pico alto de corriente || 7,5 kW en 440 V CA 50/60 Hz protección motor, pico alto de corriente || 9 kW en 440 V CA 50/60 Hz protección motor, pico alto de corriente || 9 kW en 500 V CA 50/60 Hz protección motor, pico alto de corriente || 15 kW en 690 V CA 50/60 Hz protección motor, pico alto de corriente || 5 kW en 230/240 V CA 50/60 Hz protección transformador || 6,3 kW en 230/240 V CA 50/60 Hz protección transformador || 10 kW en 400/415 V CA 50/60 Hz protección transformador || 10 kW en 440 V CA 50/60 Hz protección transformador || 10 kW en 500 V CA 50/60 Hz protección transformador || 12,5 kW en 500 V CA 50/60 Hz protección transformador || 10 kW en 690 V CA 50/60 Hz protección transformador
100 kA Icu en 220/230 V CA 50/60 Hz acorde a En 50 A || 15 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A || 8 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 6 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 3 kA Icu en 690 V CA 50/60 Hz acorde a En 50 A
Maneta
18 A
13…18 A acorde a En 50 A
400 A
18 A acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
6 kV acorde a En 50 A
Sí acorde a IEC 60947-1
2,5 W
100000 ciclos
100000 ciclos para AC-3 en 415 V In || 100000 ciclos para AC-4 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…6 mm²sólido || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1,5…6 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable
1,7 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con placa adaptadora)
Horizontal || Vertical
45 mm
89 mm
78,5 mm
Icu || EN/IEC 60947-4-1
CCC || UL || CSA || EAC || LROS (Lloyds Register of Shipping) || BV || UKCA
IK04
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 30 Gn para 11 ms || Vibraciones, estado 1 5 Gn, 5...150 Hz
<= 2000 m
