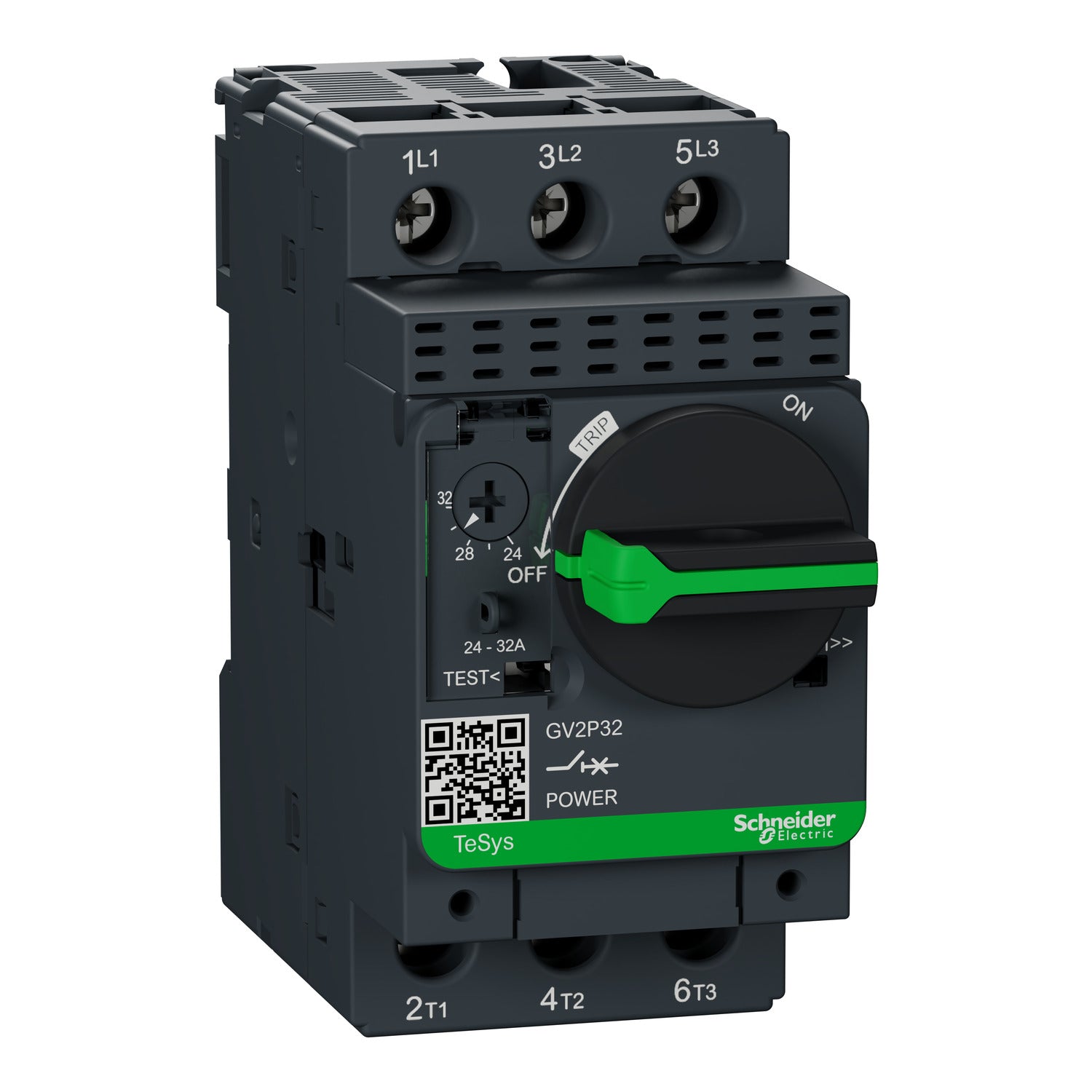

GV2P32 - Guardamotor Schneider Magnetotérmico GV2P 24/32A 50KA
GV2P32 - Guardamotor Schneider Magnetotérmico GV2P 24/32A 50KA
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de GV2P32
La referencia GV2P32 es un disyuntor guardamotor magnetotérmico TeSys GV destinado a motores trifásicos. La referencia GV2P32 es un dispositivo de 3 polos con corriente nominal de 32 A y tensión de servicio de hasta 690 V adecuado para motores de 15 kW a 400 V. Ofrece protección magnetotérmica mediante regulación térmica ajustable entre 24 y 32 A y un disparo magnético a 13 veces la corriente nominal además de un poder de corte Icu de 50 kA a 400 V. La referencia GV2P32 cuenta con bornes de tornillo control mediante mando giratorio garantizado para 100 000 ciclos AC-3 y certificación IEC UL CSA CCC EAC Marine y ATEX cumpliendo la norma Green Premium RoHS y REACh.
Especificaciones Principales de GV2P32
TeSys Deca
TeSys GV2
Protector de circuito de motor
GV2P
Protección del motor
Térmico-magnético
Otras Especificaciones de GV2P32
3P
CA
Categoría A acorde a IEC 60947-2 || AC-3 acorde a IEC 60947-4-1 || AC-4 acorde a IEC 60947-4-1
50/60 Hz acorde a IEC 60947-2
15 kW en 400/415 V CA 50/60 Hz || 18,5 kW en 500 V CA 50/60 Hz || 22 kW en 690 V CA 50/60 Hz
100 kA Icu en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 || 50 kA Icu en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 || 20 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 || 10 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 || 4 kA Icu en 690 V CA 50/60 Hz acorde a IEC 60947-2
100 % en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 || 50 % en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 || 75 % en 440 V CA 50/60 Hz acorde a IEC 60947-2 || 75 % en 500 V CA 50/60 Hz acorde a IEC 60947-2 || 100 % en 690 V CA 50/60 Hz acorde a IEC 60947-2
Mando rotativo
32 A
24…32 A acorde a IEC 60947-2
537,6 A
32 A acorde a IEC 60947-2
690 V CA 50/60 Hz acorde a IEC 60947-2
690 V CA 50/60 Hz acorde a IEC 60947-2
6 kV acorde a IEC 60947-2
Sí acorde a IEC 60947-4-1
Sí acorde a IEC 60947-1
2,5 W
100000 ciclos
100000 ciclos para AC-3 en 415 V In || 100000 ciclos para AC-4 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…6 mm²sólido || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1,5…6 mm²flexible Sin extremidad de cable || Circuito de alimentación, estado 1 borne de tornillo 2 cable(s) 1…4 mm²flexible Con extremo de cable
1,7 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con 2 x tornillos M4)
Horizontal || Vertical
45 mm
89 mm
97 mm
Gris oscuro
Icu || EN/IEC 60947-4-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || IEC/EN 60335-2-40:Annex JJ || IEC/EN 60335-1:Clause 30.2
CCC || UL || CSA || EAC || ATEX || LROS (Lloyds Register of Shipping) || BV || RINA || DNV-GL || UKCA
IK04
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 30 Gn para 11 ms || Vibraciones, estado 1 5 Gn, 5...150 Hz
<= 2000 m
