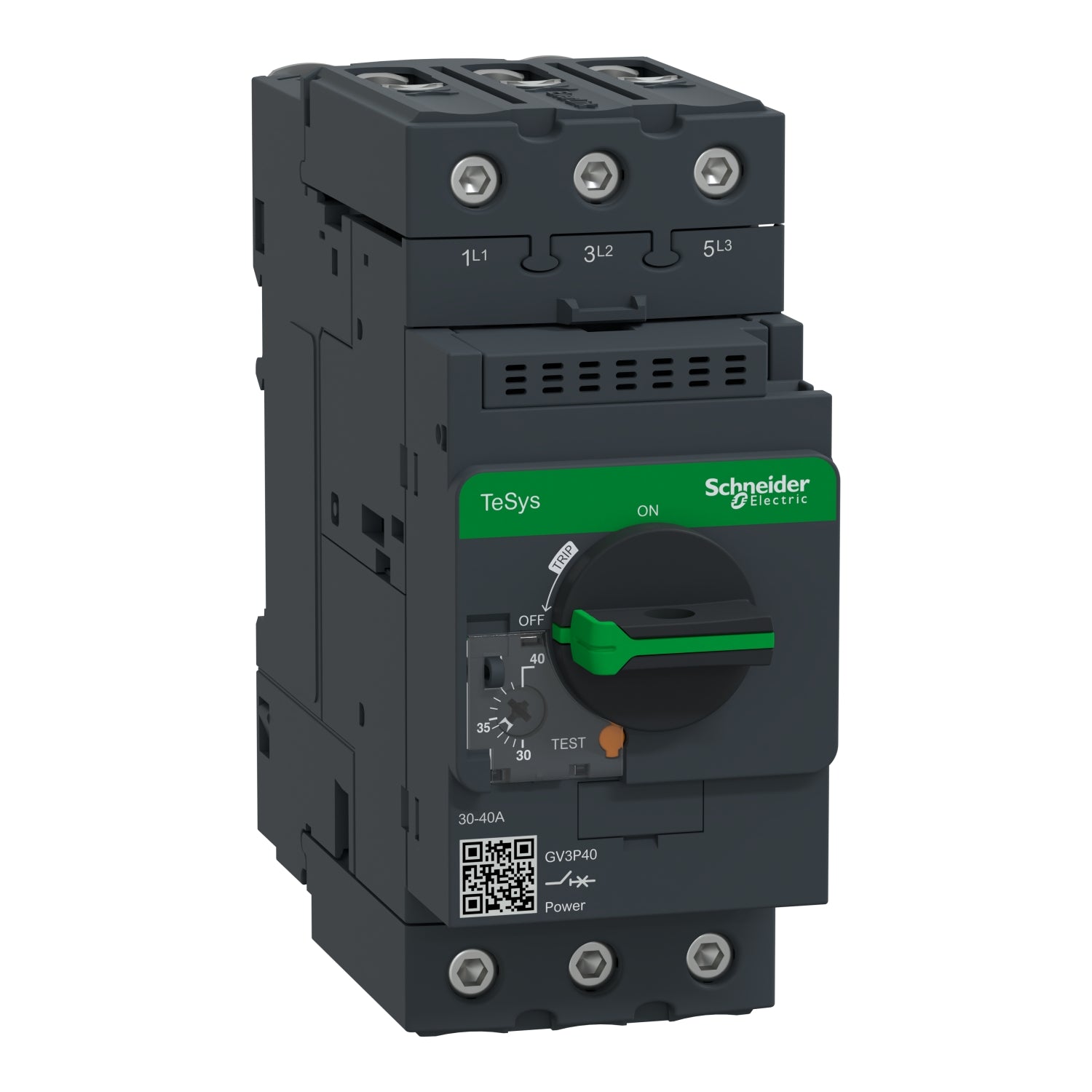

GV3P40 - Guardamotor Schneider Magnetotérmico GV3 30/40A
GV3P40 - Guardamotor Schneider Magnetotérmico GV3 30/40A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de GV3P40
La referencia GV3P40 es un disyuntor guardamotor magnetotérmico TeSys GV diseñado para la protección de motores trifásicos. La referencia GV3P40 es un equipo de 3 polos con corriente nominal de 40 A y tensión de servicio de hasta 690 V adecuado para motores de 18,5 kW a 400 V. Ofrece protección magnetotérmica con un rango de ajuste térmico de 30 a 40 A junto con un disparo magnético a 14 veces la corriente nominal y un poder de corte Icu de 50 kA a 400 V. La referencia GV3P40 incorpora bornes de tornillo EverLink BTR y control de marcha y paro mediante mando giratorio con una durabilidad de 50 000 ciclos AC-3 y está certificada según IEC UL CSA CCC EAC Marine y ATEX cumpliendo el programa Green Premium RoHS y REACh.
Especificaciones Principales de GV3P40
TeSys Deca
TeSys GV3
Protector de circuito de motor
GV3P
Protección del motor
Térmico-magnético
Otras Especificaciones de GV3P40
3P
CA
Categoría A acorde a En 50 A || AC-3 acorde a IEC 60947-4-1
50/60 Hz acorde a En 50 A
18,5 kW en 400/415 V CA 50/60 Hz || 22 kW en 500 V CA 50/60 Hz || 37 kW en 690 V CA 50/60 Hz
100 kA Icu en 230/240 V CA 50/60 Hz acorde a En 50 A || 50 kA Icu en 400/415 V CA 50/60 Hz acorde a En 50 A || 50 kA Icu en 440 V CA 50/60 Hz acorde a En 50 A || 12 kA Icu en 500 V CA 50/60 Hz acorde a En 50 A || 6 kA Icu en 690 V CA 50/60 Hz acorde a En 50 A
100 % en 230/240 V CA 50/60 Hz acorde a En 50 A || 100 % en 400/415 V CA 50/60 Hz acorde a En 50 A || 100 % en 440 V CA 50/60 Hz acorde a En 50 A || 50 % en 500 V CA 50/60 Hz acorde a En 50 A || 50 % en 690 V CA 50/60 Hz acorde a En 50 A
Mando rotativo
40 A
30…40 A acorde a En 50 A
560 A
40 A acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
690 V CA 50/60 Hz acorde a En 50 A
6 kV acorde a En 50 A
Sí acorde a IEC 60947-4-1
Sí acorde a IEC 60947-1
8 W
50000 ciclos
50000 ciclos para AC-3 en 415 V In
Ininterrumpido acorde a IEC 60947-4-1
5 N.m - en borne de tornillo
Carril DIN simétrico de 35 mm, estado 1 encliquetado || Panel, estado 1 atornillado - tipo de cable: con 3 x tornillos M4)
Horizontal || Vertical
55 mm
132 mm
136 mm
0,96 kg
Gris oscuro
Icu || EN/IEC 60947-4-1 || UL 60947-4-1 || CSA C22.2 No 60947-4-1 || IEC/EN 60335-1:Clause 30.2 || IEC/EN 60335-2-40:Annex JJ
CCC || UL || CSA || EAC || ATEX || LROS (Lloyds Register of Shipping) || BV || ABS || DNV-GL || UKCA
IK09 envolvente
IP20 acorde a IEC 60529
acorde a IACS E10
-40…80 °C
960 °C acorde a IEC 60695-2-11
-20…60 °C
Impactos, estado 1 15 Gn para 11 ms contactor abierto || Impactos, estado 1 30 Gn para 11 ms conector cerrado || Vibraciones, estado 1 4 Gn, 5...300 Hz
3000 m
