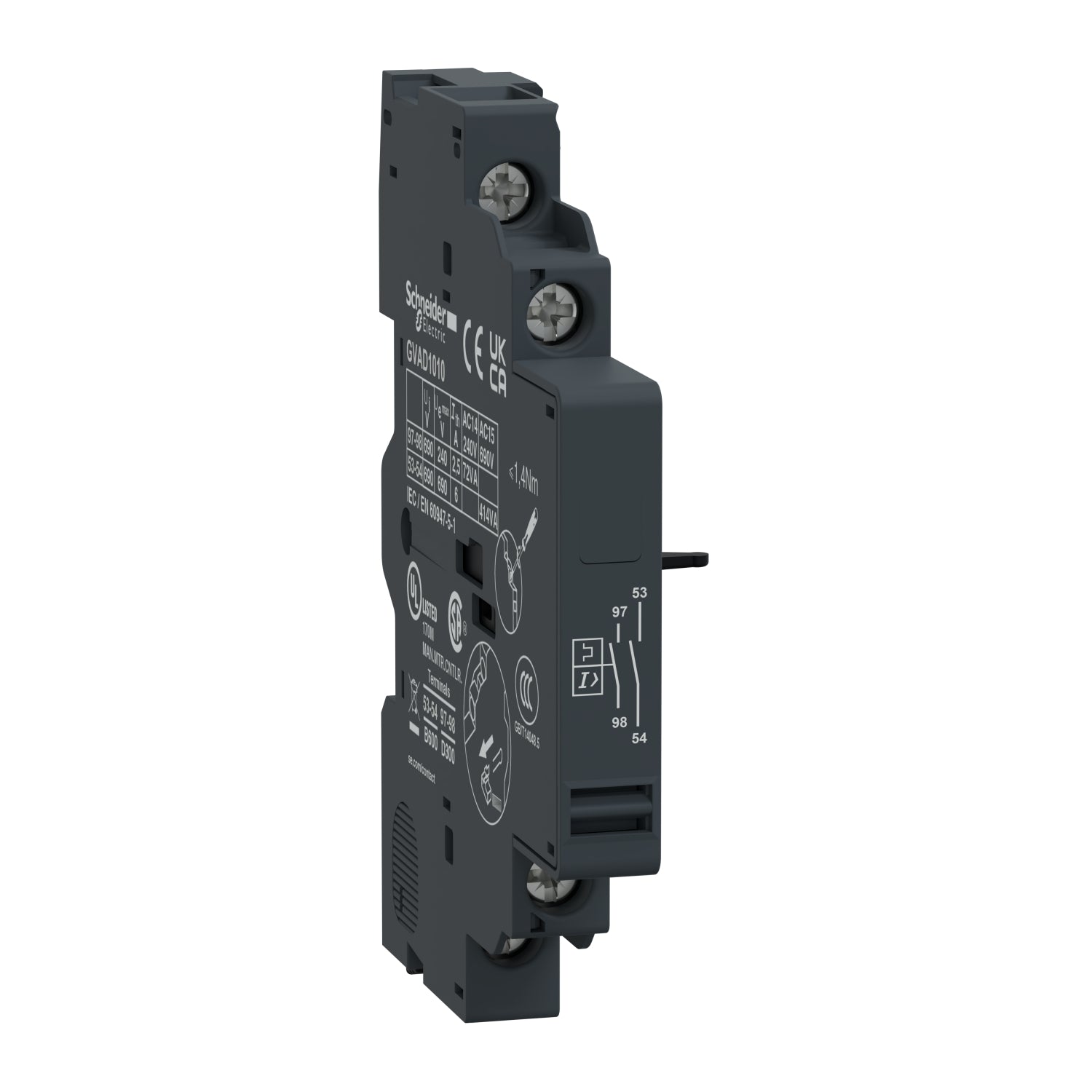

GVAD1010 - Contacto Auxiliar TeSys GV 1NA + 1NA (fallo) Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Resumen Técnico
Descripción
La referencia GVAD1010 es un bloque de contactos auxiliares TeSys GV compatible con los interruptores automáticos de motor GV2 y GV3. La referencia GVAD1010 dispone de un contacto de señalización de fallos NA y un contacto auxiliar instantáneo NA con capacidades de funcionamiento de hasta 6 A a 690 V en corriente alterna y 6 A a 240 V en corriente continua para el auxiliar y de hasta 2 A a 240 V en alterna y 1 A a 60 V en continua para el contacto de fallo. La referencia GVAD1010 se instala en el lado izquierdo del interruptor automático con un máximo de un bloque y se conecta mediante bornes de tornillo. Cumple certificaciones IEC UL CSA CCC y EAC y pertenece al programa Green Premium RoHS y REACh.
Ficha Técnica de GVAD1010
Especificaciones Principales
TeSys || TeSys Deca
GVAD
Bloque de contactos auxiliares
GV2L || GV2P || GV2RT || GV3L || GV2LE || GV3P || GV2ME
Lateral izquierdo
Señal de error 1 NA
2 NA
Datos Adicionales
690 V acorde a IEC 60947-1 || 300 V acorde a UL 508 || 300 V acorde a CSA C22.2 No 14
48...690 V CA || 24...240 V CC
6 A || 2,5 A for senyalización fallo
100000 ciclos
5 mA
17 V
Disyuntor GB2CB... || Fusible gG 10 A
300 VA en 48 V AC-15 - durabilidad eléctrica: 100000 ciclos || 414 VA en 690 V AC-15 - durabilidad eléctrica: 100000 ciclos || 500 VA en 110…127 V AC-15 - durabilidad eléctrica: 100000 ciclos || 500 VA en 500 V AC-15 - durabilidad eléctrica: 100000 ciclos || 650 VA en 440 V AC-15 - durabilidad eléctrica: 100000 ciclos || 720 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 ciclos || 850 VA en 380…415 V AC-15 - durabilidad eléctrica: 100000 ciclos || 36 VA en 24 V AC-14 - durabilidad eléctrica: 1000 ciclos || 48 VA en 48 V AC-14 - durabilidad eléctrica: 1000 ciclos || 72 VA en 110…127 V AC-14 - durabilidad eléctrica: 1000 ciclos
120 W en 240 V DC-13 - durabilidad eléctrica: 100000 ciclos || 140 W en 110 V DC-13 - durabilidad eléctrica: 100000 ciclos || 140 W en 24 V DC-13 - durabilidad eléctrica: 100000 ciclos || 180 W en 60 V DC-13 - durabilidad eléctrica: 100000 ciclos || 240 W en 48 V DC-13 - durabilidad eléctrica: 100000 ciclos || 15 W en 48 V DC-13 - durabilidad eléctrica: 1000 ciclos || 24 W en 24 V DC-13 - durabilidad eléctrica: 1000 ciclos || 9 W en 60 V DC-13 - durabilidad eléctrica: 1000 ciclos
1,4 N.m - en Bornas tornillo
89 mm
9,3 mm
66 mm
0,055 kg
Gris oscuro
Ambiente normal
UKCA
