Descripción de K1D004NCH

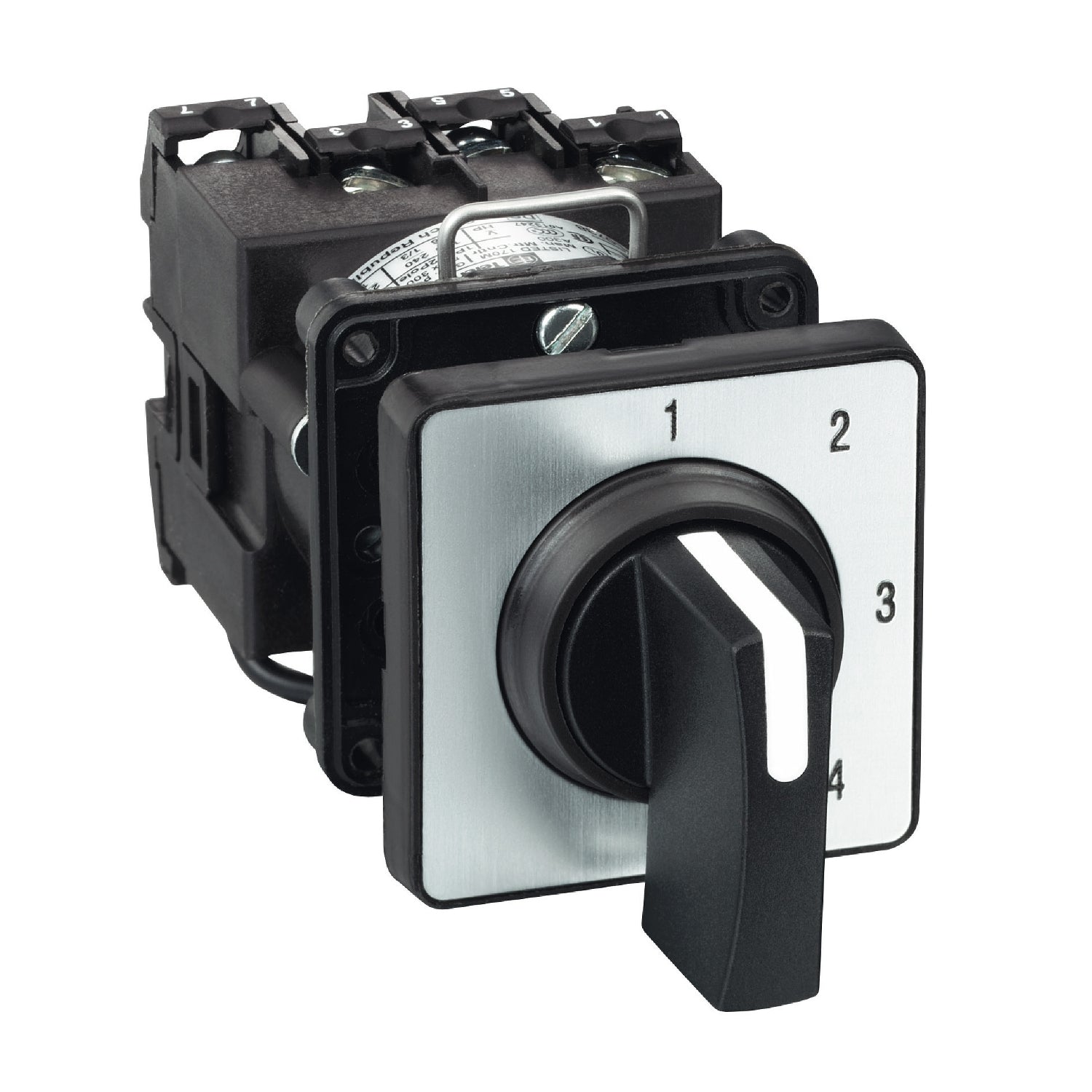

La referencia K1D004NCH Schneider es un conmutador escalonado de levas de la gama Harmony K1 con 1 polo y una corriente nominal de 12 A. El conmutador de levas K1D004NCH dispone de un ángulo de conmutación de 45° entre posiciones y está diseñado para montaje mediante abrazadera de tornillo para diámetro de 22 mm. El selector K1D004NCH presenta un cabezal metálico con marcado en color negro e inscripción frontal “1 - 2 - 3 - 4” para indicar la posición del conmutador, y ofrece grado de protección IP65 en su parte frontal para instalación en entornos exigentes o exteriores.
Especificaciones Principales de K1D004NCH
Harmony K
Conmutador de leva completo
K1
12 A
Frontal
Orificio de 22 mm Ø
Con placa frontal 45 x 45 mm
Negro mango, longit = 35 mm
Sin
Con metálico leyend, 1 - 2 - 3 - 4 negro marcac
Stepping switch
Sin
Sin posición Off
1P
Dcha: 0° - 45° - 90° - 135°
IP65 acorde a IEC 60529
Otras Especificaciones de K1D004NCH
4
45 °
690 V (grado contaminación 3) acorde a IEC 60947-1
10 A
10500 W AC-21, 500...660 V 3 fases acorde a IEC 947-3 || 1100 W AC-3, 230 V 3 fases acorde a IEC 947-3 || 1500 W AC-23A, 230 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 400 V 1 fase acorde a IEC 947-3 || 1500 W AC-3, 400 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 500 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 690 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 400 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 500 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 690 V 3 fases acorde a IEC 947-3 || 4800 W AC-21, 230 V 3 fases acorde a IEC 947-3 || 600 W AC-3, 230 V 1 fase acorde a IEC 947-3 || 8300 W AC-21, 400 V 3 fases acorde a IEC 947-3
1,8 A en 690 V AC-3 3 fases acorde a IEC 947-3 || 2,8 A en 500 V AC-3 3 fases acorde a IEC 947-3 || 2,8 A en 690 V AC-23A 3 fases acorde a IEC 947-3 || 3,3 A en 400 V AC-3 3 fases acorde a IEC 947-3 || 3,8 A en 500 V AC-23A 3 fases acorde a IEC 947-3 || 4,6 A en 230 V AC-3 3 fases acorde a IEC 947-3 || 4,8 A en 400 V AC-23A 3 fases acorde a IEC 947-3 || 5,6 A en 230 V AC-23A 3 fases acorde a IEC 947-3 || 1 A en 500 V AC-15 acorde a IEC 947-5-1 || 2 A en 400 V AC-15 acorde a IEC 947-5-1 || 3 A en 230 V AC-15 acorde a IEC 947-5-1
1000000 ciclos AC-15 || 1000000 ciclos AC-21 || 500000 ciclos AC-23 || 500000 ciclos AC-3
2,5 ciclos/mn AC-21 || 2,5 ciclos/mn AC-23 || 2,5 ciclos/mn AC-3 || 8,333 ciclos/mn AC-15
10000 A
16 A cartucho fusible, tipo gG
4 kV en función de aislamiento || 6 kV acorde a IEC 947-1
Ruptura lenta
Con
Terminales de abrazadera-torn flexible, capacid sujeción: 2 x 1.5 mm² || Terminales de abrazadera-torn sólido, capacid sujeción: 1 x 2.5 mm²
1000000 ciclos
45 mm
50 mm
59 mm
0,16 kg
Valores instantáneos y de demanda para Circuito de alimentación || IEC 60947-5-1 para Circuito de control || CENELEC EN 50013
CSA 240 V 3 hp 3 fases 2 || UL 240 V 0,33 hp 1 fase 2 || CSA 240 V 1 hp 1 fase || UL 240 V 1 hp 3 fases
TC
-25…55 °C
-40…70 °C
30 gn acorde a IEC 68-2-27
5 gn (estado 1) 10…150 Hz) acorde a IEC 68-2-6
Clase II acorde a IEC 536 || Clase II acorde a NF C 20-030
