Descripción de K2C003H

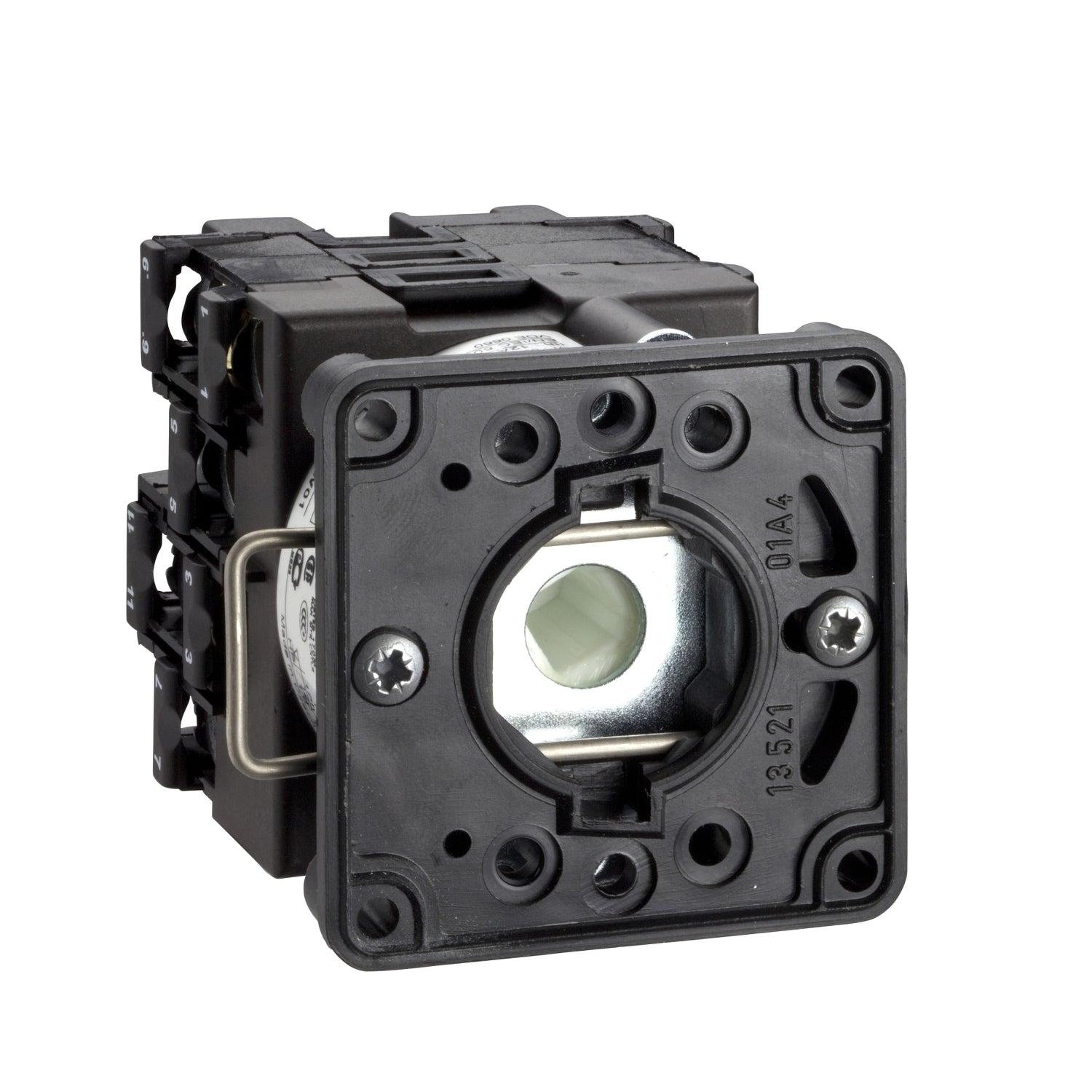

La referencia K2C003H Schneider es un cuerpo para conmutador de levas de la gama Harmony K, perteneciente a la serie K2, con una corriente térmica convencional de 20 A y un número de 3 polos, el cuerpo de interruptor de leva K2C003H dispone de posición Off y posiciones de conmutación a la derecha de 0° a 90°, el componente K2C003H está diseñado para montaje frontal mediante orificio de 22 mm y presenta bisel de material plástico.
Especificaciones Principales de K2C003H
Harmony K
Cuerpo interruptor de leva
K2
20 A
Bloques contacto+placa fijac
Interruptor
Con posición Off
3P
Dcha: 0° - 90°
Frontal
Orificio de 22 mm Ø
Plástico
Otras Especificaciones de K2C003H
90 °
690 V (grado contaminación 3) acorde a IEC 60947-1
16 A
1300 W AC-3, 230 V 1 fase acorde a IEC 947-3 || 14000 W AC-21, 400 V 3 fases acorde a IEC 947-3 || 17000 W AC-21, 500 - 660 V 3 fases acorde a IEC 947-3 || 2200 W AC-3, 230 V 3 fases acorde a IEC 947-3 || 2200 W AC-3, 400 V 1 fase acorde a IEC 947-3 || 4000 W AC-23A, 230 V 3 fases acorde a IEC 947-3 || 4000 W AC-3, 400 V 3 fases acorde a IEC 947-3 || 4000 W AC-3, 500 V 3 fases acorde a IEC 947-3 || 4000 W AC-3, 690 V 3 fases acorde a IEC 947-3 || 5500 W AC-23A, 400 V 3 fases acorde a IEC 947-3 || 5500 W AC-23A, 500 V 3 fases acorde a IEC 947-3 || 5500 W AC-23A, 690 V 3 fases acorde a IEC 947-3 || 8000 W AC-21, 230 V 3 fases acorde a IEC 947-3
8 A en 400 V AC-3 3 fases acorde a IEC 947-3 || 10,8 A en 400 V AC-23A 3 fases acorde a IEC 947-3 || 14,6 A en 230 V AC-23A 3 fases acorde a IEC 947-3 || 4,7 A en 690 V AC-3 3 fases acorde a IEC 947-3 || 6,4 A en 690 V AC-23A 3 fases acorde a IEC 947-3 || 6,5 A en 500 V AC-3 3 fases acorde a IEC 947-3 || 8,3 A en 230 V AC-3 3 fases acorde a IEC 947-3 || 8,9 A en 500 V AC-23A 3 fases acorde a IEC 947-3 || 2 A en 500 V AC-15 acorde a IEC 947-5-1 || 3 A en 400 V AC-15 acorde a IEC 947-5-1 || 4 A en 230 V AC-15 acorde a IEC 947-5-1
200000 ciclos AC-23 || 200000 ciclos AC-3 || 600000 ciclos AC-15 || 600000 ciclos AC-21
2,5 ciclos/mn AC-21 || 2,5 ciclos/mn AC-23 || 2,5 ciclos/mn AC-3 || 8,333 ciclos/mn AC-15
10000 A
20 A cartucho fusible, tipo gG
4 kV en función de aislamiento || 6 kV acorde a IEC 947-1
Ruptura lenta
Con
Terminales de abrazadera-torn flexible, capacid sujeción: 2 x 1.5 mm² || Terminales de abrazadera-torn sólido, capacid sujeción: 1 x 2.5 mm²
1000000 ciclos
0,105 kg
Valores instantáneos y de demanda para circuito de alimentación || IEC 60947-5-1 para Circuito de control || CENELEC EN 50013
CSA 240 V 3 hp 3 fases 2 || UL 240 V 0,33 hp 1 fase 2 || CSA 240 V 1 hp 1 fase || UL 240 V 1 hp 3 fases
TC
-25…55 °C
-40…70 °C
30 gn acorde a IEC 68-2-27
5 gn (estado 1) 10…150 Hz) acorde a IEC 68-2-6
Clase II acorde a IEC 536 || Clase II acorde a NF C 20-030
