Descripción de K1B001UCH

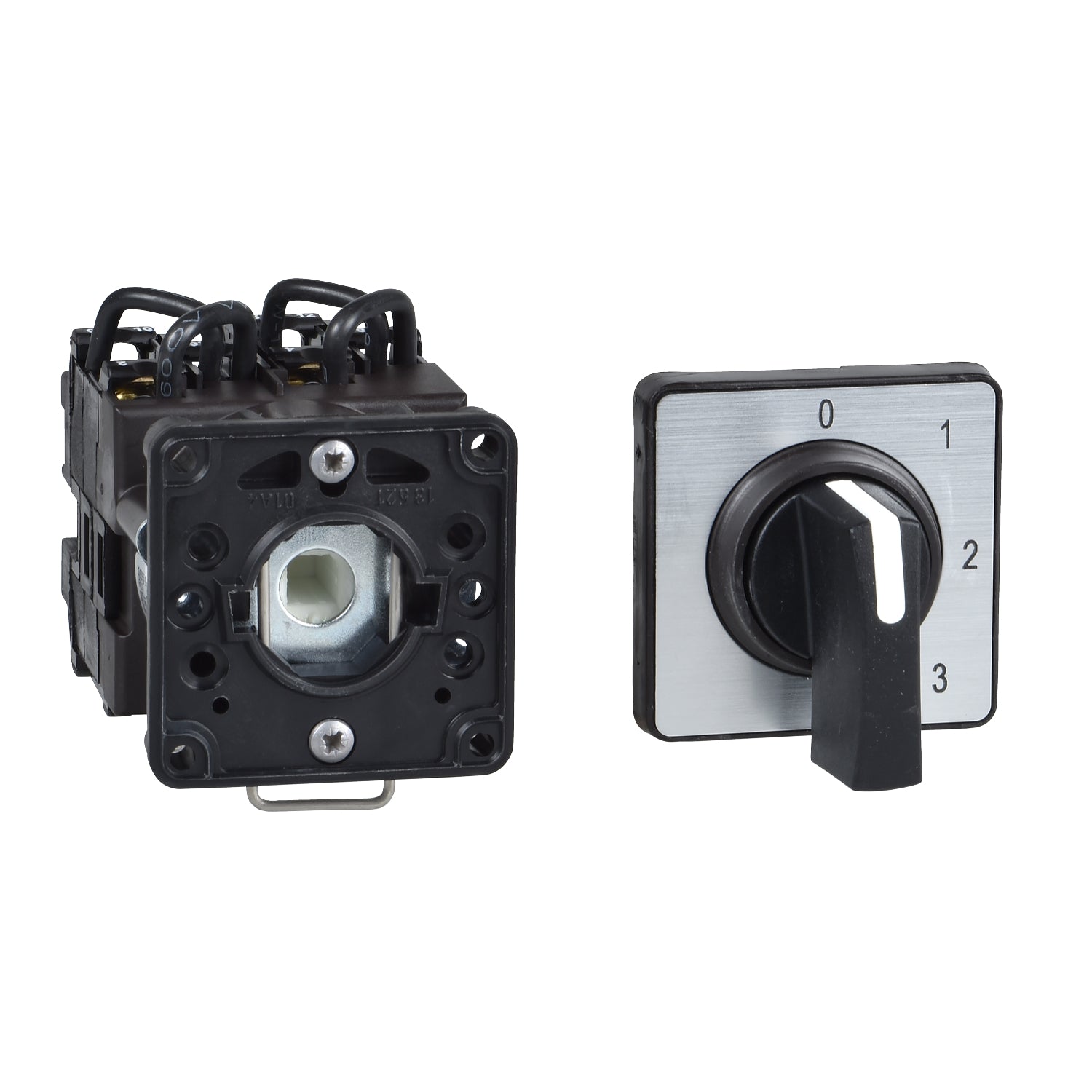

La referencia K1B001UCH Schneider es un conmutador de levas completo de la gama Harmony K, serie K1, con 1 polo y una corriente térmica convencional de 12 A. El conmutador de levas K1B001UCH está diseñado para montaje frontal mediante orificio de 22 mm y dispone de placa frontal de 45 x 45 mm con operador de mango negro de 35 mm. El inversor de leva K1B001UCH cuenta con función de conmutación changeover, posición Off, leyenda metálica “2 - 0 - 1” en color negro, posiciones de conmutación a la izquierda de 0° a 315° y a la derecha de 0° a 45°, y grado de protección IP65 acorde a IEC 60529.
Especificaciones Principales de K1B001UCH
Harmony K
Conmutador de leva completo
K1
12 A
Montaje en la parte frontal
Orificio de 22 mm Ø
Con placa frontal 45 x 45 mm
Negro mango, longit = 35 mm
Sin
Con metálico leyend, 2 - 0 - 1 negro marcac
Changeover switch
Sin
Con posición Off
1P
Izq: 0° - 315° || Dcha: 0° - 45°
IP65 acorde a IEC 60529
Otras Especificaciones de K1B001UCH
45 °
690 V (grado contaminación 3) acorde a IEC 60947-1
10 A
10500 W AC-21, 500...660 V 3 fases acorde a IEC 947-3 || 1100 W AC-3, 230 V 3 fases acorde a IEC 947-3 || 1500 W AC-23A, 230 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 400 V 1 fase acorde a IEC 947-3 || 1500 W AC-3, 400 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 500 V 3 fases acorde a IEC 947-3 || 1500 W AC-3, 690 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 400 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 500 V 3 fases acorde a IEC 947-3 || 2200 W AC-23A, 690 V 3 fases acorde a IEC 947-3 || 4800 W AC-21, 230 V 3 fases acorde a IEC 947-3 || 600 W AC-3, 230 V 1 fase acorde a IEC 947-3 || 8300 W AC-21, 400 V 3 fases acorde a IEC 947-3
1,8 A en 690 V AC-3 3 fases acorde a IEC 947-3 || 2,8 A en 500 V AC-3 3 fases acorde a IEC 947-3 || 2,8 A en 690 V AC-23A 3 fases acorde a IEC 947-3 || 3,3 A en 400 V AC-3 3 fases acorde a IEC 947-3 || 3,8 A en 500 V AC-23A 3 fases acorde a IEC 947-3 || 4,6 A en 230 V AC-3 3 fases acorde a IEC 947-3 || 4,8 A en 400 V AC-23A 3 fases acorde a IEC 947-3 || 5,6 A en 230 V AC-23A 3 fases acorde a IEC 947-3 || 1 A en 500 V AC-15 acorde a IEC 947-5-1 || 2 A en 400 V AC-15 acorde a IEC 947-5-1 || 3 A en 230 V AC-15 acorde a IEC 947-5-1
1000000 ciclos AC-15 || 1000000 ciclos AC-21 || 500000 ciclos AC-23 || 500000 ciclos AC-3
8333 ciclos/mn AC-15 || 2,5 ciclos/mn AC-21 || 2,5 ciclos/mn AC-23 || 2,5 ciclos/mn AC-3
10000 A
16 A cartucho fusible, tipo gG
4 kV en función de aislamiento || 6 kV acorde a IEC 947-1
Ruptura lenta
Con
Terminales de abrazadera-torn flexible, capacid sujeción: 2 x 1.5 mm² || Terminales de abrazadera-torn sólido, capacid sujeción: 1 x 2.5 mm²
1000000 ciclos
45 mm
50 mm
49 mm
0,135 kg
Valores instantáneos y de demanda para Circuito de alimentación || IEC 60947-5-1 para Circuito de control || CENELEC EN 50013
CSA 240 V 3 hp 3 fases 2 || UL 240 V 0,33 hp 1 fase 2 || CSA 240 V 1 hp 1 fase || UL 240 V 1 hp 3 fases
TC
-25…55 °C
-40…70 °C
30 gn acorde a IEC 68-2-27
5 gn (estado 1) 10…150 Hz) acorde a IEC 68-2-6
Clase II conforming to IEC 536 || Clase II
