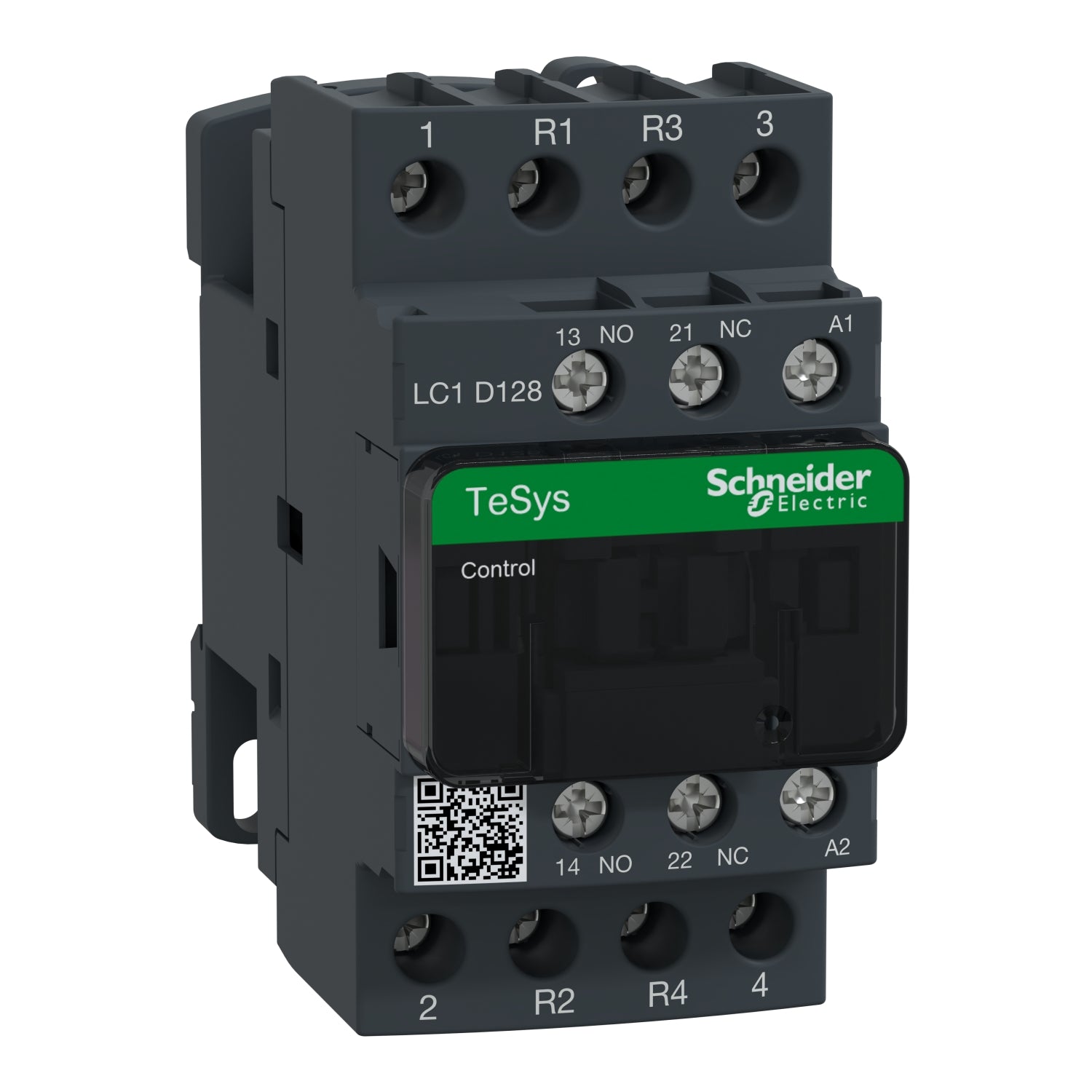

Descripción de LC1D128E7
La referencia LC1D128E7 Schneider es un contactor TeSys D de 4 polos con configuración 2 NA y 2 NC diseñado para cargas no inductivas de hasta 25 A y 690 V en categoría AC-1. La referencia LC1D128E7 incorpora una bobina de 48 V CA a 50 o 60 Hz junto con contactos auxiliares integrados 1 NA y 1 NC con contacto espejo certificado y conexión mediante bornes de tornillo. El contactor LC1D128E7 ofrece gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos por hora y funcionamiento garantizado en entornos con temperaturas de hasta 60 °C. Su formato compacto de 45 mm de ancho permite montaje en carril DIN o fijación directa mediante tornillos. Está certificado conforme a IEC UL CSA CCC EAC y Marine y cumple la norma Green Premium según RoHS y REACh.
Especificaciones Principales de LC1D128E7
Relé de control TeSys D
Conector
LC1D
Carga resistiva
AC-1
4P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito de alimentación
48 V CA 50/60 Hz
Otras Especificaciones de LC1D128E7
LC1D
2 NA + 2 NC
Con
25 A (at 60 °C) for Circuito de alimentación || 10 A (at 60 °C) for Circuito de señalización
250 A at 440 V for Circuito de alimentación conforming to IEC 60947 || 140 A CA for Circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for Circuito de señalización conforming to IEC 60947-5-1
250 A at 440 V for Circuito de alimentación conforming to IEC 60947
105 A 40 °C - 10 s for Circuito de alimentación || 210 A 40 °C - 1 s for Circuito de alimentación || 30 A 40 °C - 10 min for Circuito de alimentación || 61 A 40 °C - 1 min for Circuito de alimentación || 100 A - 1 s for Circuito de señalización || 120 A - 500 ms for Circuito de señalización || 140 A - 100 ms for Circuito de señalización
10 A gG for Circuito de señalización conforming to IEC 60947-5-1 || 40 A gG at <= 690 V coordination tipo 1 for Circuito de alimentación || 25 A gG at <= 690 V coordination tipo 2 for Circuito de alimentación
2,5 mOhm - Ith 25 A 50 Hz for Circuito de alimentación
1,56 W AC-1
Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
15 Mciclos
0,8 Mciclos 25 A AC-1 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
70 VA 60 Hz cos phi 0,75 (at 20 °C) || 70 VA 50 Hz cos phi 0,75 (at 20 °C)
7,5 VA 60 Hz cos phi 0,3 (at 20 °C) || 7 VA 50 Hz cos phi 0,3 (at 20 °C)
2…3 W at 50/60 Hz
12...22 ms cierre || 4...19 ms apertura
3600 cyc/h at 60 °C
Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de alimentación: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de alimentación: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: flexible sin terminal || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 2 1…2,5 mm² - cable stiffness: flexible Con extremo de cable || Circuito de control: Bornas tornillo 1 1…4 mm² - cable stiffness: sólido sin terminal || Circuito de control: Bornas tornillo 2 1…4 mm² - cable stiffness: sólido sin terminal
Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador plano Ø 6 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador Philips nº 2 || Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for Circuito de señalización
5 mA for Circuito de señalización
> 10 MOhm for Circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Carril || Placa
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || UL 60947-4-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ || UL 60335-2-40:Annex JJ || CSA C22.2 No 60947-4-1
UL || CCC || CSA || Marino || UKCA || EAC || Esquema CB
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos contactor abierto - tipo de cable: 10 Gn para 11 ms) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms)
85 mm
45 mm
92 mm
0,365 kg
