Descripción de LC1D323F7

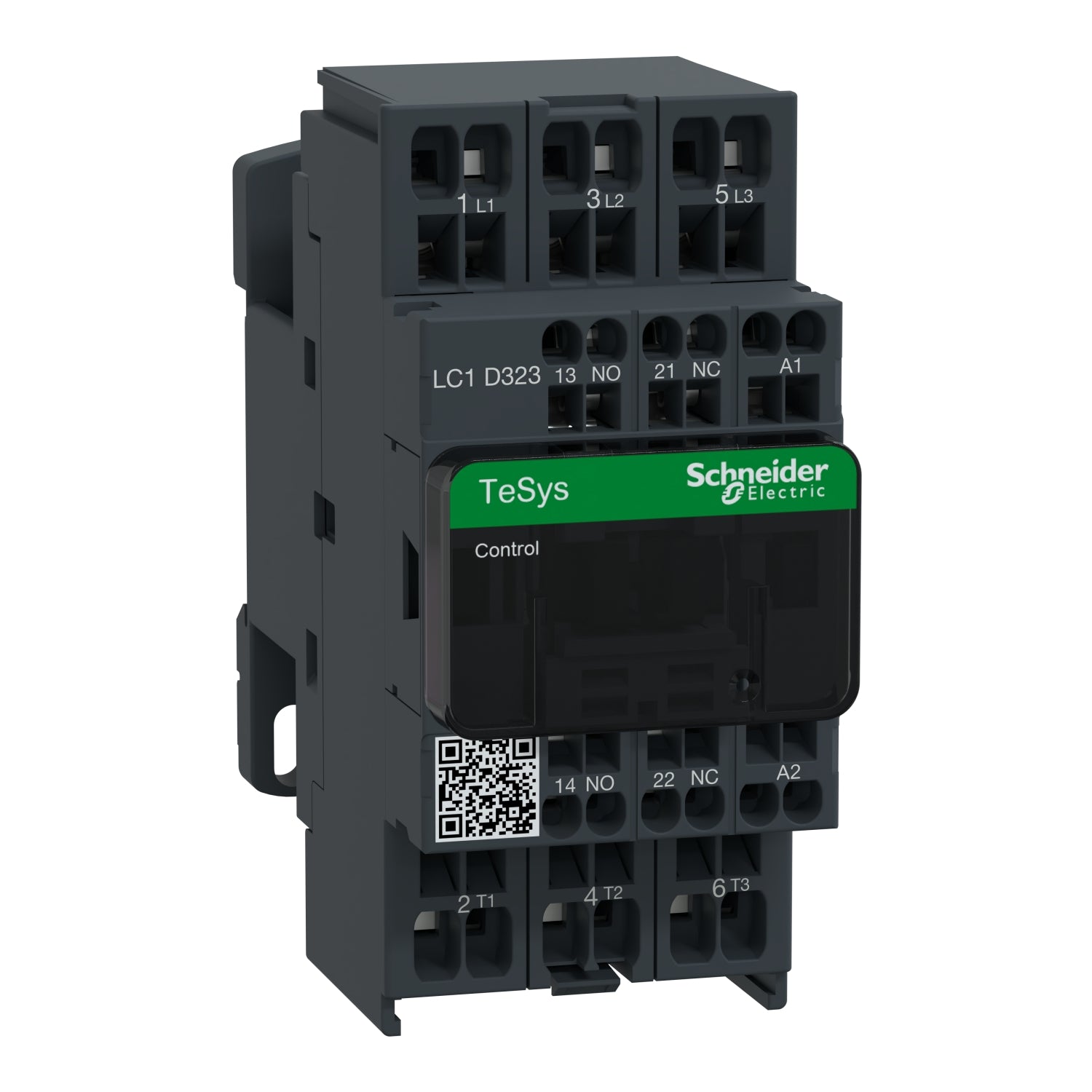

La referencia LC1D323F7 Schneider es un contactor TeSys D de 3 polos con 3 contactos normalmente abiertos, destinado a aplicaciones de carga resistiva y control del motor en categorías de empleo AC-1, AC-3 y AC-4. El contactor LC1D323F7 dispone de una tensión nominal de empleo en el circuito de alimentación de hasta 690 V CA a 25 a 400 Hz y hasta 300 V CC, con una corriente nominal de empleo de 32 A a menos de 60 °C a 440 V CA en AC-3, 50 A a menos de 60 °C a 440 V CA en AC-1 y 32 A a menos de 60 °C a 440 V CA en AC-4. El modelo LC1D323F7 incorpora un circuito de control con tensión de bobina de 110 V CA a 50 60 Hz. El equipo LC1D323F7 pertenece a la gama TeSys D y corresponde a un dispositivo identificado con el nombre abreviado LC1D dentro de la serie de contactores de control.
Especificaciones Principales de LC1D323F7
Relé de control TeSys D
Conector
LC1D
Carga resistiva || Control del motor
AC-4 || AC-1 || AC-3 || AC-4
3P
Circuito de alimentación, estado 1 <= 690 V CA 25...400 Hz || Circuito de alimentación, estado 1 <= 300 V CC
32 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 50 A (at <60 °C) at <= 440 V CA AC-1 for circuito de alimentación || 32 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
110 V CA 50/60 Hz
Otras Especificaciones de LC1D323F7
7,5 kW at 220...230 V CA 50/60 Hz (AC-3) || 15 kW at 380...400 V CA 50/60 Hz (AC-3) || 15 kW at 415...440 V CA 50/60 Hz (AC-3) || 18,5 kW at 500 V CA 50/60 Hz (AC-3) || 18,5 kW at 660...690 V CA 50/60 Hz (AC-3) || 7,5 kW at 400 V CA 50/60 Hz (AC-4) || 7,5 kW at 220...230 V CA 50/60 Hz (AC-4) || 15 kW at 380...400 V CA 50/60 Hz (AC-4) || 15 kW at 415...440 V CA 50/60 Hz (AC-4) || 18,5 kW at 500 V CA 50/60 Hz (AC-4) || 18,5 kW at 660...690 V CA 50/60 Hz (AC-4)
2 hp at 115 V CA 50/60 Hz for 1 fase motors || 5 hp at 230/240 V CA 50/60 Hz for 1 fase motors || 10 hp at 200/208 V CA 50/60 Hz for 3 fases motors || 10 hp at 230/240 V CA 50/60 Hz for 3 fases motors || 20 hp at 460/480 V CA 50/60 Hz for 3 fases motors || 25 hp at 575/600 V CA 50/60 Hz for 3 fases motors
LC1D
3 NA
Con
10 A (at 60 °C) for circuito de señalización || 50 A (at 60 °C) for circuito de alimentación
140 A CA for circuito de señalización conforming to IEC 60947-5-1 || 250 A CC for circuito de señalización conforming to IEC 60947-5-1 || 550 A at 440 V for circuito de alimentación conforming to IEC 60947
550 A at 440 V for circuito de alimentación conforming to IEC 60947
260 A 40 °C - 10 s for circuito de alimentación || 430 A 40 °C - 1 s for circuito de alimentación || 60 A 40 °C - 10 min for circuito de alimentación || 138 A 40 °C - 1 min for circuito de alimentación || 100 A - 1 s for circuito de señalización || 120 A - 500 ms for circuito de señalización || 140 A - 100 ms for circuito de señalización
10 A gG for circuito de señalización conforming to IEC 60947-5-1 || 63 A gG at <= 690 V coordination tipo 1 for circuito de alimentación || 63 A gG at <= 690 V coordination tipo 2 for circuito de alimentación
2 mOhm - Ith 50 A 50 Hz for circuito de alimentación
2 W AC-3 || 5 W AC-1 || 2 W AC-4
Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de alimentación, estado 1 600 V CSA certificd || Circuito de alimentación, estado 1 600 V UL certificd || Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 || Circuito de señalización, estado 1 600 V CSA certificd || Circuito de señalización, estado 1 600 V UL certificd
III
3
6 kV acorde a IEC 60947
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
15 Mciclos
1,65 Mciclos 32 A AC-3 en Ue <= 440 V || 1,4 Mciclos 50 A AC-1 en Ue <= 440 V || 1,65 Mciclos 32 A AC-4 en Ue <= 440 V
CA en 50/60 Hz
Sin filtro antiparasitario de serie
0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz || 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz || 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz || 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz
70 VA 60 Hz cos phi 0,75 (at 20 °C) || 70 VA 50 Hz cos phi 0,75 (at 20 °C)
7,5 VA 60 Hz cos phi 0,3 (at 20 °C) || 7 VA 50 Hz cos phi 0,3 (at 20 °C)
2…3 W at 50/60 Hz
12...22 ms cierre || 4...19 ms apertura
3600 cyc/h at 60 °C
Circuito de control: terminales de resorte 1 2,5 mm² - cable stiffness: flexible sin terminal || Circuito de control: terminales de resorte 2 2,5 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: terminales de resorte 1 4 mm² - cable stiffness: flexible sin terminal || Circuito de alimentación: terminales de resorte 2 4 mm² - cable stiffness: flexible sin terminal
Circuito de control, estado 1 1,7 N.m - en Bornas tornillo - con destornillador pozidriv No 2 || Circuito de alimentación, estado 1 2,5 N.m - en Bornas tornillo - con destornillador pozidriv No 2
1 NA + 1 NC
tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 || tipo contacto espejo 1 NC acorde a IEC 60947-4-1
25...400 Hz
17 V for circuito de señalización
5 mA for circuito de señalización
> 10 MOhm for circuito de señalización
1,5 ms en desexcitación entre contacto NA y NC || 1,5 ms en excitación entre contacto NA y NC
Placa || Carril
CSA C22.2 No 14 || EN 60947-4-1 || EN 60947-5-1 || IEC 60947-4-1 || IEC 60947-5-1 || IEC 60335-1:Clause 30.2 || IEC 60335-2-40:Annex JJ
RINA || DNV || BV || CCC || GOST || GL || LROS (Lloyds Register of Shipping)
IP20 Cara frontal acorde a IEC 60529
TH acorde a IEC 60068-2-30
acorde a IACS E10 exposição ao calor úmido || acorde a IEC 60947-1 Annex Q category D exposição ao calor úmido
-40…60 °C || 60…70 °C con restricciones
0...3000 m
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94
Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) || Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) || Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) || Impactos contactor abierto - tipo de cable: 8 Gn para 11 ms)
99 mm
45 mm
92 mm
0,375 kg
