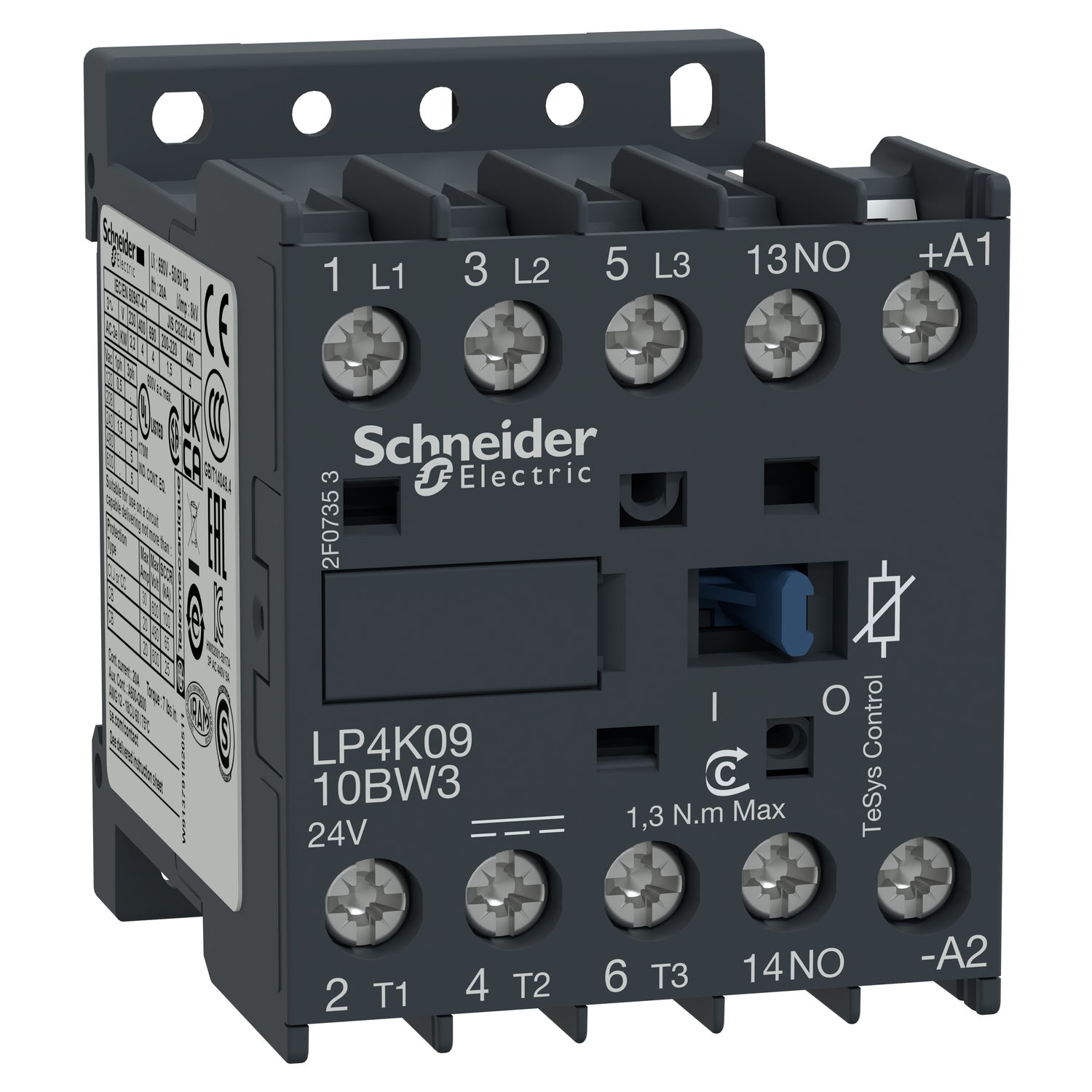

LP4K0910BW3 - Contactor TeSys K - 3P (3 NA) - AC-3 - <= 440V 9A 24V CC bobina Schneider
LP4K0910BW3 - Contactor TeSys K - 3P (3 NA) - AC-3 - <= 440V 9A 24V CC bobina Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LP4K0910BW3
La referencia LP4K0910BW3 Schneider es un contactor TeSys K de 3 polos con 3 contactos normalmente abiertos, adecuado para aplicaciones de control de motores en categoría AC-3. La referencia LP4K0910BW3 soporta una corriente nominal de 9 A a 400 V y una tensión máxima de empleo de hasta 440 V, permitiendo el control de motores de hasta 4 kW a 400 V. El contactor LP4K0910BW3 incorpora una bobina de bajo consumo de 24 V CC con limitador integrado contra sobretensiones transitorias, lo que lo hace compatible con salidas de controladores programables. La referencia LP4K0910BW3 incluye un contacto auxiliar integrado 1 NA, conexión mediante bornes de tornillo, un diseño muy compacto con montaje en carril DIN o fijación por tornillos y ofrece fiabilidad y durabilidad en aplicaciones estándar, cumpliendo con certificaciones internacionales y los requisitos Green Premium RoHS y REACh.
Especificaciones Principales de LP4K0910BW3
TeSys
Conector
LP4K
Carga resistiva || Control del motor
Otras Especificaciones de LP4K0910BW3
AC-3 || AC-4 || AC-1 || AC-4
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V AC <= 400 Hz || Circuito de señalización, estado 1 <= 690 V AC <= 400 Hz
9 A (at <60 °C) at <= 440 V AC AC-3 for Circuito de alimentación || 9 A (at <60 °C) at <= 440 V AC AC-4 for Circuito de alimentación || 20 A (at <60 °C) at <= 690 V AC AC-1 for Circuito de alimentación
DC amplio rango
24 V CC
2,2 kW en 220...230 V AC 50/60 Hz AC-3 || 4 kW en 380...415 V AC 50/60 Hz AC-3 || 4 kW en 440 V AC 50/60 Hz AC-3 || 2,2 kW en 220...230 V AC 50/60 Hz AC-4 || 4 kW en 380...415 V AC 50/60 Hz AC-4 || 4 kW en 440 V AC 50/60 Hz AC-4 || 2,2 kW en 220...230 V AC 50/60 Hz AC-4 || 4 kW en 380...415 V AC 50/60 Hz AC-4 || 4 kW en 440 V AC 50/60 Hz AC-4
1 NA
8 kV
III
20 A (at 60 °C) for Circuito de alimentación || 10 A (at 50 °C) for Circuito de señalización
110 A AC for Circuito de alimentación conforming to IEC 60947 || 110 A AC for Circuito de señalización conforming to IEC 60947
110 A at 220...230 V conforming to IEC 60947 || 110 A at 380...400 V conforming to IEC 60947 || 110 A at 415 V conforming to IEC 60947 || 110 A at 440 V conforming to IEC 60947 || 80 A at 500 V conforming to IEC 60947 || 70 A at 660...690 V conforming to IEC 60947
90 A 50 °C - 1 s for Circuito de alimentación || 85 A 50 °C - 5 s for Circuito de alimentación || 80 A 50 °C - 10 s for Circuito de alimentación || 60 A 50 °C - 30 s for Circuito de alimentación || 45 A 50 °C - 1 min for Circuito de alimentación || 40 A 50 °C - 3 min for Circuito de alimentación || 20 A 50 °C - >= 15 min for Circuito de alimentación || 80 A - 1 s for Circuito de señalización || 90 A - 500 ms for Circuito de señalización || 110 A - 100 ms for Circuito de señalización
25 A gG at <= 440 V for Circuito de alimentación || 25 A aM for Circuito de alimentación || 10 A gG for Circuito de señalización conforming to IEC 60947 || 10 A gG for Circuito de señalización conforming to VDE 0660
3 mOhm - Ith 20 A 50 Hz for Circuito de alimentación
Circuito de alimentación, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-5-1 || Circuito de señalización, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14 || Circuito de señalización, estado 1 600 V acorde a CSA C22.2 No 14
> 10 MOhm for Circuito de señalización
1,8 W 20 °C
1,8 W en 20 °C
1,8 W
Operactiva: 0,7...1,3 Uc (at <50 °C) || Desconexión: >= 0,10 Uc (at <50 °C)
Bornas tornillo 1 cable(s) 1,5…4 mm² sólido || Bornas tornillo 1 cable(s) 0,75…4 mm² flexible sin extremidad de cable || Bornas tornillo 1 cable(s) 0,34…2,5 mm² flexible con extremo de cable || Bornas tornillo 2 cable(s) 1,5…4 mm² sólido || Bornas tornillo 2 cable(s) 0,75…4 mm² flexible sin extremidad de cable || Bornas tornillo 2 cable(s) 0,34…1,5 mm² flexible con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5 mm² flexible con extremo de cable
3600 cyc/h
Con dispositivo antiparasitario integral
tipo instantáneo 1 NA
5 mA for Circuito de señalización
17 V for Circuito de señalización
Placa || Carril
0,8…1,3 N.m - en Bornas tornillo Philips nº 2 || 0,8…1,3 N.m - en Bornas tornillo plano Ø 6 || 0,8…1,3 N.m - en Bornas tornillo pozidriv No 2
10...20 ms desact. bobina y apertura NA || 30...40 ms activ. de bobina y cierre NA
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
30 Mciclos
1,3 Mciclos 9 A AC-3 en Ue <= 440 V || 1,3 Mciclos 9 A AC-4 en Ue <= 440 V || 0,16 Mciclos 20 A AC-1 en Ue <= 690 V || 0,02 Mciclos 54 A AC-4 en Ue <= 440 V
58 mm
45 mm
57 mm
0,235 kg
