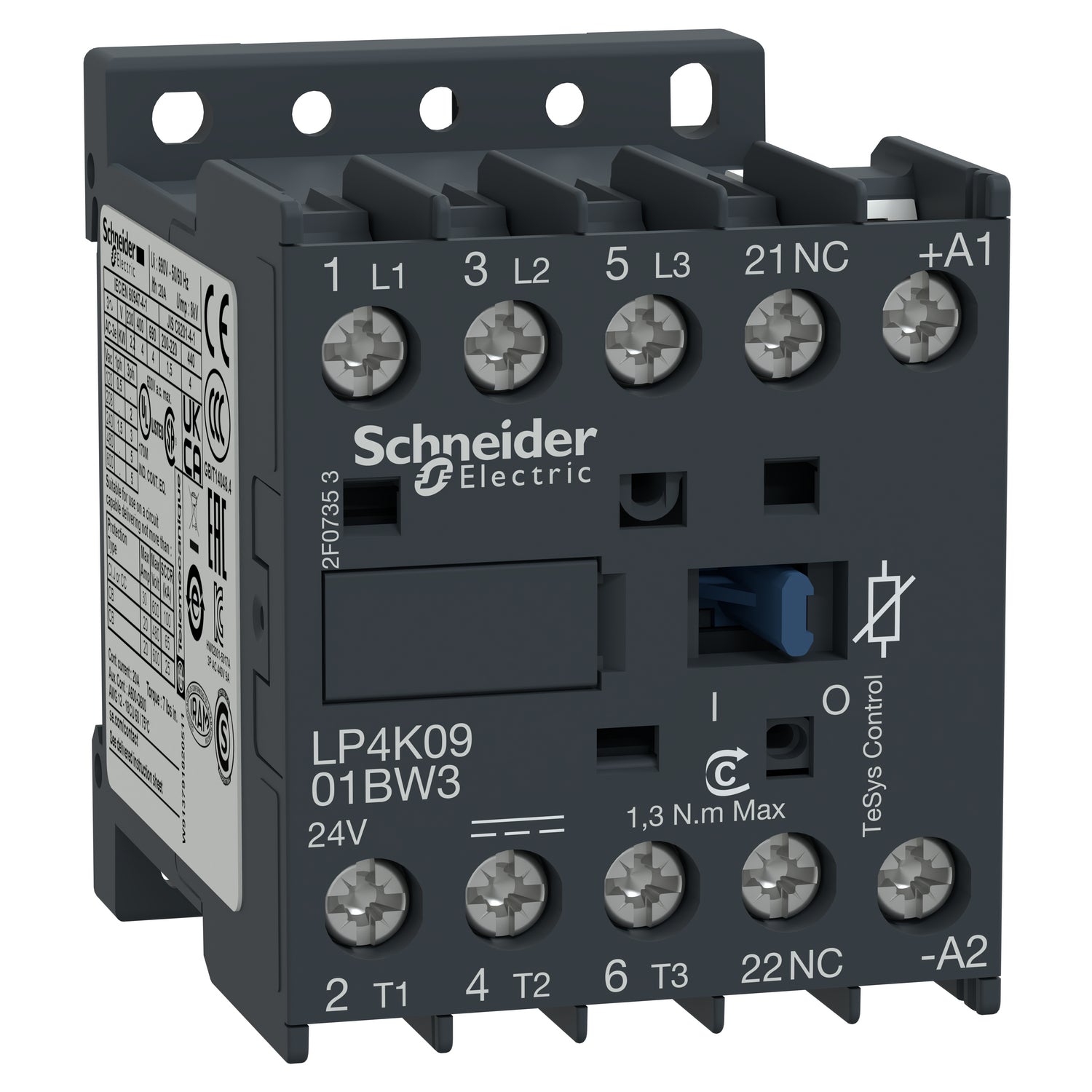

LP4K0901BW3 - Contactor TeSys K 3P (3 NA) AC-3 <= 440V 9A 24V bobina CC Schneider
LP4K0901BW3 - Contactor TeSys K 3P (3 NA) AC-3 <= 440V 9A 24V bobina CC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LP4K0901BW3
La referencia LP4K0901BW3 Schneider es un contactor TeSys K de 3 polos con 3 contactos normalmente abiertos, indicado para aplicaciones de control de motores de hasta 9 A a 690 V en categoría AC-3 con una potencia de hasta 4 kW a 400 V. El contactor LP4K0901BW3 incorpora una bobina de bajo consumo de 24 V CC con limitador contra sobretensiones transitorias, compatible con salidas de controladores programables, un contacto auxiliar integrado 1 NC y conexión mediante bornes de tornillo. El modelo LP4K0901BW3 ofrece fiabilidad y durabilidad en aplicaciones estándar con velocidades de maniobra de hasta 600 ciclos por hora y funcionamiento en entornos con una temperatura máxima de 50 °C. El equipo LP4K0901BW3 presenta un formato muy compacto de 45 mm de ancho, admite montaje en carril DIN o fijación con tornillos y cuenta con certificaciones IEC, UL, CSA, CCC y EAC, cumpliendo además la norma Green Premium según RoHS y REACh.
Especificaciones Principales de LP4K0901BW3
TeSys
Conector
LP4K
Control del motor || Carga resistiva
Otras Especificaciones de LP4K0901BW3
AC-3 || AC-4 || AC-1 || AC-4
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V CA <= 400 Hz || Circuito de señalización, estado 1 <= 690 V CA <= 400 Hz
9 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 9 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación || 20 A (at <60 °C) at <= 690 V CA AC-1 for circuito de alimentación
DC amplio rango
24 V CC
2,2 kW en 220...230 V CA 50/60 Hz AC-3 || 4 kW en 380...415 V CA 50/60 Hz AC-3 || 4 kW en 440 V CA 50/60 Hz AC-3 || 2,2 kW en 220...230 V CA 50/60 Hz AC-4 || 4 kW en 380...415 V CA 50/60 Hz AC-4 || 4 kW en 440 V CA 50/60 Hz AC-4 || 2,2 kW en 220...230 V CA 50/60 Hz AC-4 || 4 kW en 380...415 V CA 50/60 Hz AC-4 || 4 kW en 440 V CA 50/60 Hz AC-4
1 NC
8 kV
III
20 A (at 60 °C) for circuito de alimentación || 10 A (at 50 °C) for circuito de señalización
110 A CA for circuito de alimentación conforming to IEC 60947 || 110 A CA for circuito de señalización conforming to IEC 60947
110 A at 220...230 V conforming to IEC 60947 || 110 A at 380...400 V conforming to IEC 60947 || 110 A at 415 V conforming to IEC 60947 || 110 A at 440 V conforming to IEC 60947 || 80 A at 500 V conforming to IEC 60947 || 70 A at 660...690 V conforming to IEC 60947
90 A 50 °C - 1 s for circuito de alimentación || 85 A 50 °C - 5 s for circuito de alimentación || 80 A 50 °C - 10 s for circuito de alimentación || 60 A 50 °C - 30 s for circuito de alimentación || 45 A 50 °C - 1 min for circuito de alimentación || 40 A 50 °C - 3 min for circuito de alimentación || 20 A 50 °C - >= 15 min for circuito de alimentación || 80 A - 1 s for circuito de señalización || 90 A - 500 ms for circuito de señalización || 110 A - 100 ms for circuito de señalización
25 A gG at <= 440 V for circuito de alimentación || 25 A aM for circuito de alimentación || 10 A gG for circuito de señalización conforming to IEC 60947 || 10 A gG for circuito de señalización conforming to VDE 0660
3 mOhm - Ith 20 A 50 Hz for circuito de alimentación
Circuito de alimentación, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-5-1 || Circuito de señalización, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14 || Circuito de señalización, estado 1 600 V acorde a CSA C22.2 No 14
> 10 MOhm for circuito de señalización
1,8 W 20 °C)
1,8 W en 20 °C
1,8 W
Operactiva: 0,7...1,3 Uc (at = 0,10 Uc (at <50 °C)
Bornas tornillo 1 cable(s) 1,5…4 mm²sólido || Bornas tornillo 1 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 0,34…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 1,5…4 mm²sólido || Bornas tornillo 2 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 0,34…1,5 mm²flexible Con extremo de cable || Circuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5 mm²flexible Con extremo de cable
3600 cyc/h
Con diodo de limitador de pico bidireccional integrado
tipo instantáneo 1 NC
5 mA for circuito de señalización
17 V for circuito de señalización
Carril || Placa
0,8…1,3 N.m - en Bornas tornillo Philips nº 2 || 0,8…1,3 N.m - en Bornas tornillo plano Ø 6 || 0,8…1,3 N.m - en Bornas tornillo pozidriv No 2
10...20 ms desact. bobina y apertura NA || 30...40 ms activ. de bobina y cierre NA
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
30 Mciclos
1,3 Mciclos 9 A AC-3 en Ue <= 440 V || 1,3 Mciclos 9 A AC-4 en Ue <= 440 V || 0,16 Mciclos 20 A AC-1 en Ue <= 690 V || 0,02 Mciclos 54 A AC-4 en Ue <= 440 V
58 mm
45 mm
57 mm
0,235 kg
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4
Esquema CB || CCC || UL || CSA || EAC || CE || UKCA
IP2X
-25…50 °C
-50…80 °C
2000 m sin desclasificación
V1 acorde a UL 94 || Requerimiento 2 acorde a NF F 16-101 || Requerimiento 2 acorde a NF F 16-102
