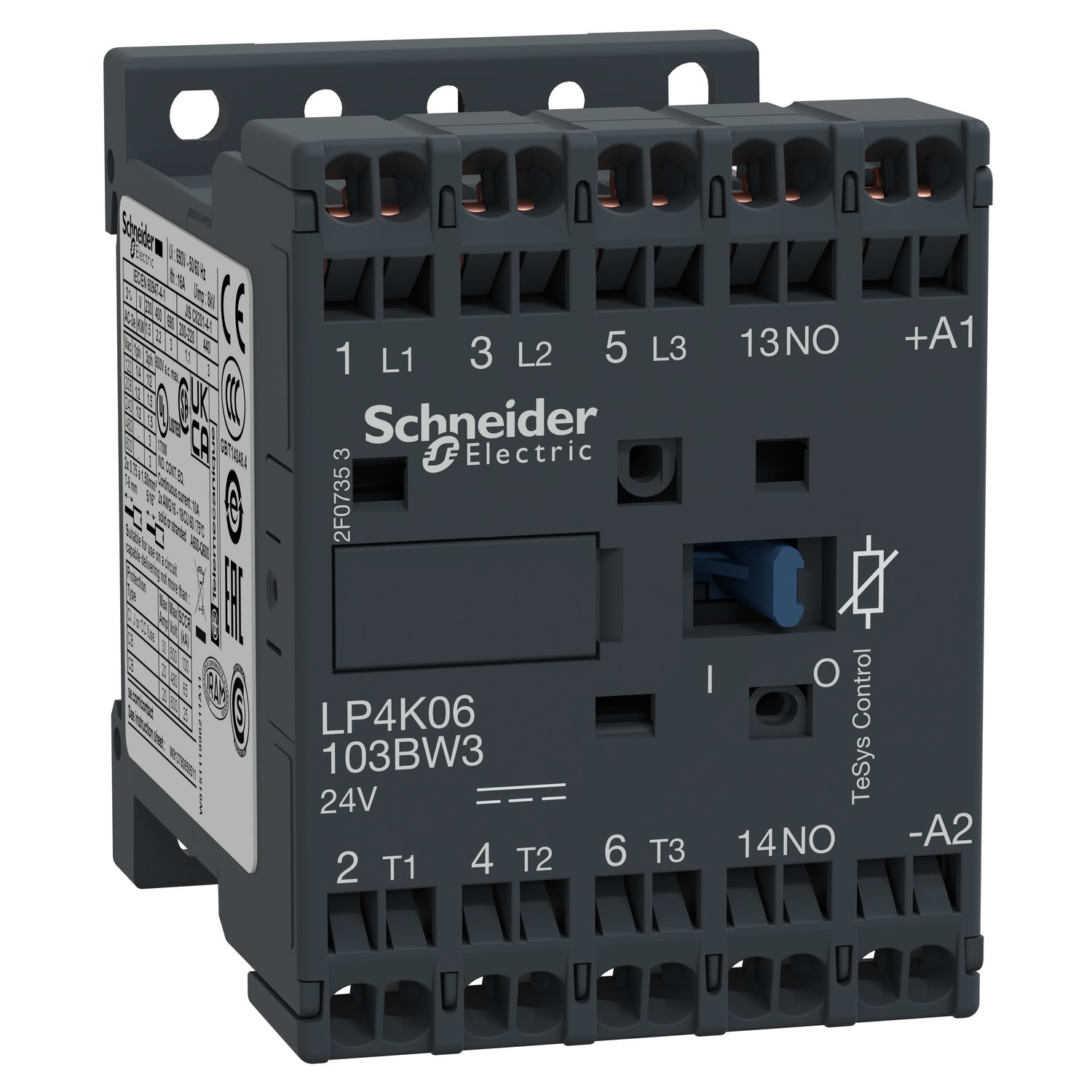

LP4K06103BW3 - Contactor Tesys K 3P (3 NA) AC-3 <= 440V 6A 24V bobina CC Schneider
LP4K06103BW3 - Contactor Tesys K 3P (3 NA) AC-3 <= 440V 6A 24V bobina CC Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LP4K06103BW3
La referencia LP4K06103BW3 Schneider es un contactor TeSys K de 3 polos con 3 contactos normalmente abiertos, destinado a aplicaciones de control del motor en categoría de empleo AC-3, con una corriente nominal de hasta 6 A a una tensión de empleo de hasta 440 V. El contactor LP4K06103BW3 incorpora un circuito de control con bobina de 24 V en corriente continua y pertenece a la gama TeSys con nombre abreviado de dispositivo LP4K. El equipo LP4K06103BW3 está concebido como conector de control para maniobra de motores en aplicaciones industriales.
Especificaciones Principales de LP4K06103BW3
TeSys
Conector
LP4K
Control del motor
Otras Especificaciones de LP4K06103BW3
AC-3 || AC-4 || AC-4
3P
3 NA
Circuito de alimentación, estado 1 <= 690 V CA <= 400 Hz || Circuito de señalización, estado 1 <= 690 V CA <= 400 Hz
6 A (at <60 °C) at <= 440 V CA AC-3 for circuito de alimentación || 6 A (at <60 °C) at <= 440 V CA AC-4 for circuito de alimentación
DC amplio rango
24 V CC
1,5 kW en 220...230 V CA 50/60 Hz AC-3 || 2,2 kW en 380...415 V CA 50/60 Hz AC-3 || 3 kW en 440 V CA 50/60 Hz AC-3 || 1,5 kW en 220...230 V CA 50/60 Hz AC-4 || 2,2 kW en 380...415 V CA 50/60 Hz AC-4 || 3 kW en 440 V CA 50/60 Hz AC-4 || 1,5 kW en 220...230 V CA 50/60 Hz AC-4 || 2,2 kW en 380...415 V CA 50/60 Hz AC-4 || 3 kW en 440 V CA 50/60 Hz AC-4
1 NA
8 kV
III
16 A (at 60 °C) for circuito de alimentación || 10 A (at 50 °C) for circuito de señalización
110 A CA for circuito de alimentación conforming to IEC 60947 || 110 A CA for circuito de señalización conforming to IEC 60947
110 A at 220...230 V conforming to IEC 60947 || 110 A at 380...400 V conforming to IEC 60947 || 110 A at 415 V conforming to IEC 60947 || 110 A at 440 V conforming to IEC 60947 || 80 A at 500 V conforming to IEC 60947 || 70 A at 660...690 V conforming to IEC 60947
90 A 50 °C - 1 s for circuito de alimentación || 85 A 50 °C - 5 s for circuito de alimentación || 80 A 50 °C - 10 s for circuito de alimentación || 60 A 50 °C - 30 s for circuito de alimentación || 45 A 50 °C - 1 min for circuito de alimentación || 40 A 50 °C - 3 min for circuito de alimentación || 20 A 50 °C - >= 15 min for circuito de alimentación || 80 A - 1 s for circuito de señalización || 90 A - 500 ms for circuito de señalización
25 A gG at <= 440 V for circuito de alimentación || 25 A aM for circuito de alimentación || 10 A gG for circuito de señalización conforming to IEC 60947 || 10 A gG for circuito de señalización conforming to VDE 0660
3 mOhm - Ith 16 A 50 Hz for circuito de alimentación
Circuito de alimentación, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-4-1 || Circuito de señalización, estado 1 690 V acorde a IEC 60947-5-1 || Circuito de señalización, estado 1 600 V acorde a UL 508 || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14 || Circuito de señalización, estado 1 600 V acorde a CSA C22.2 No 14
> 10 MOhm for circuito de señalización
1,8 W 20 °C)
1,8 W en 20 °C
1,8 W
Operactiva: 0,7...1,3 Uc (at = 0,10 Uc (at <50 °C)
Terminales de resorte 1 cable(s) 0,75…1,5 mm²sólido || Terminales de resorte 1 cable(s) 0,75…1,5 mm²flexible Sin extremidad de cable || Terminales de resorte 2 cable(s) 0,75…1,5 mm²flexible Sin extremidad de cable
3600 cyc/h
Con diodo de limitador de pico bidireccional integrado
tipo instantáneo 1 NA
5 mA for circuito de señalización
17 V for circuito de señalización
Carril || Placa
10...20 ms desact. bobina y apertura NA || 30...40 ms activ. de bobina y cierre NA
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1 || B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
30 Mciclos
1,3 Mciclos 6 A AC-3 en Ue <= 440 V || 1,3 Mciclos 6 A AC-4 en Ue <= 440 V || 0,05 Mciclos 36 A AC-4 en Ue <= 440 V
58 mm
45 mm
57 mm
0,235 kg
EN/IEC 60947-4-1 || EN/IEC 60947-5-1 || UL 60947-4-1 || UL 60947-5-1 || CSA C22.2 No 60947-4-1 || CSA C22.2 No 60947-5-1 || GB/T 14048.4
Esquema CB || CCC || UL || CSA || EAC || CE || UKCA
IP2X
-25…50 °C
-50…80 °C
2000 m sin desclasificación
V1 acorde a UL 94 || Requerimiento 2 acorde a NF F 16-101 || Requerimiento 2 acorde a NF F 16-102
