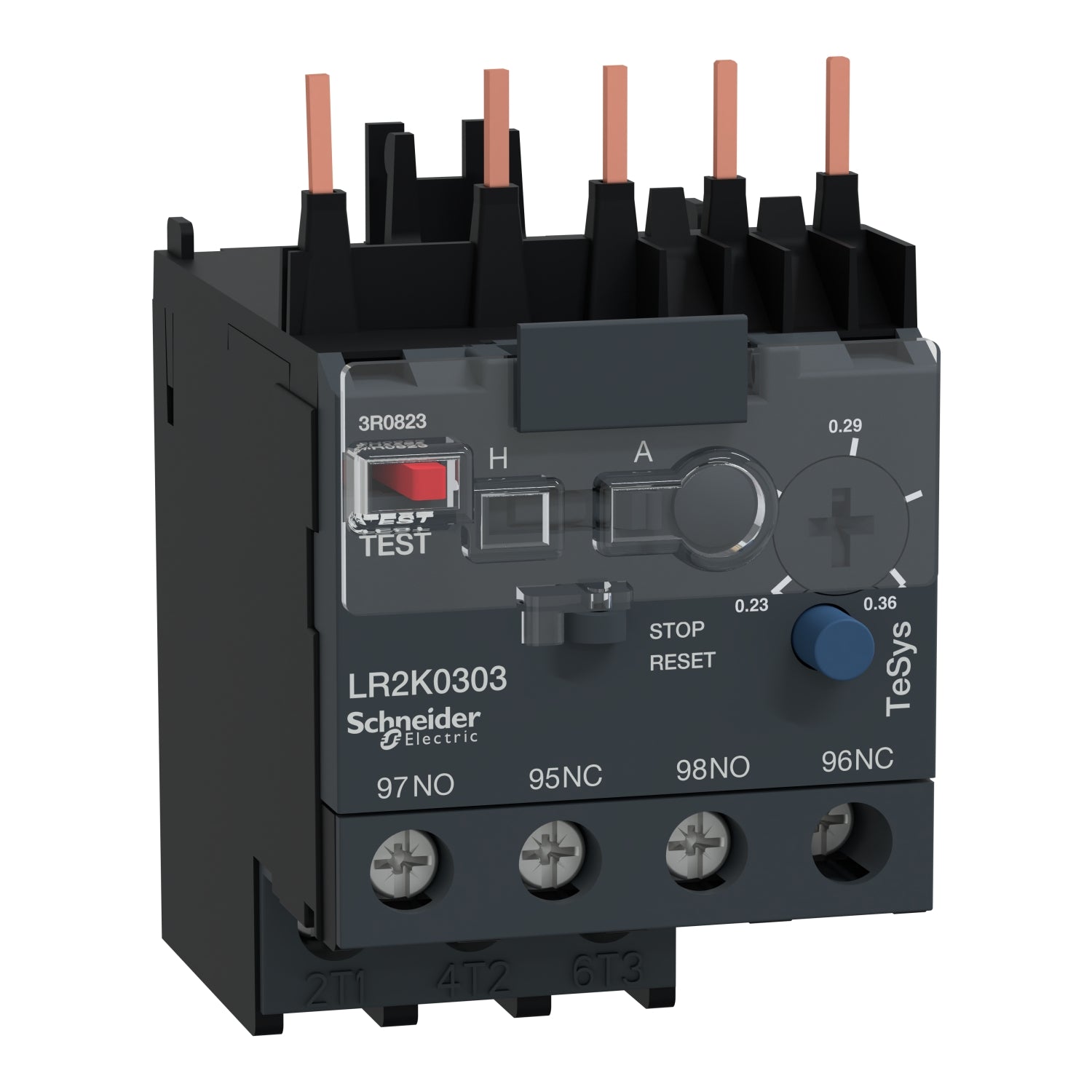

LR2K0303 - Relé térmico Schneider TeSys LR2K 3P 0.23-0.36A Clase 10A
LR2K0303 - Relé térmico Schneider TeSys LR2K 3P 0.23-0.36A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LR2K0303
La referencia LR2K0303 Schneider es un relé de sobrecarga térmica diferencial de la gama TeSys perteneciente a la familia TeSys LS1, diseñado para la protección de motores. La referencia LR2K0303 es compatible con contactores LC7K, LC1K, LP1K y LP4K, admite tipo de red en corriente alterna y corriente continua y dispone de una clase de disparo por sobrecarga Clase 10A conforme a IEC 60947-4-1, con un rango de ajustes de protección térmica de 0,23 a 0,36 A y una tensión nominal de aislamiento de 690 V conforme a BS 4941 e IEC 60947, 750 V conforme a VDE 0110 grupo C y 600 V conforme a CSA C22.2 No 14. El relé térmico LR2K0303 está orientado a aplicaciones de protección de motor en sistemas compactos de automatización y control.
Especificaciones Principales de LR2K0303
TeSys
TeSys LS1
Reles de sobrecarga térmica diferencial
LR2K
Protección del motor
LC7K || LC1K || LP1K || LP4K
CA || CC
Clase 10A acorde a IEC 60947-4-1
0,23…0,36 A
Circuito de alimentación, estado 1 690 V acorde a BS 4941 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947 || Circuito de alimentación, estado 1 750 V acorde a VDE 0110 gr C || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14
Otras Especificaciones de LR2K0303
<= 400 Hz
Bajo contactor || Placa, con accesorios específicos || Carril, con accesorios específicos
1 NA + 1 NC
6 A para circuito de señalización
<= 690 V para circuito de alimentación || 690 V CA AC-15 para circuito de señalización || 250 V CC DC-13 para circuito de señalización
6 A gG for circuito de señalización conforming to VDE 0660 || 6 A gG for circuito de señalización conforming to IEC 60947
6 kV
2 W
Sí acorde a IEC 60947-4-1
Indicador de disparo - tipo de cable: Amarillo)
Rojo Pulsador, estado 1 función de test de disparo || Azul Pulsador, estado 1 paro y borrado manual || conm. selector, estado 1 manual o automático Reajuste
Bornas tornillo 1 cable(s) 1,5…4 mm²sólido || Bornas tornillo 2 cable(s) 1,5…4 mm²sólido || Bornas tornillo 1 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 0,34…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 0,34…1,5 mm²flexible Con extremo de cable
1,3 N.m - en Bornas tornillo - con destornillador Philips nº 2 || 1,3 N.m - en Bornas tornillo - con destornillador plano Ø 6 || 1,3 N.m - en Bornas tornillo - con destornillador pozidriv No 2
58 mm
45 mm
65 mm
0,145 kg
NF C 63-650 || IEC 60947 || VDE 0660 || BS 4941
UL || CSA || UKCA
TC acorde a IEC 60068 || TC acorde a DIN 50016
IP2X conforming to IEC 60529
-20…55 °C sin disminución acorde a IEC 60947 || -30…60 °C con restricciones acorde a IEC 60947
-40…70 °C
2000 m sin disminución
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94 || Requerimiento 2 acorde a NF F 16-101 || Requerimiento 2 acorde a NF F 16-102
Impactos contacto NA:10 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contacto NC:10 Gn para 11 ms acorde a IEC 60068-2-27 || Vibraciones contacto NA:2 Gn, 5...300 Hz acorde a IEC 60068-2-6 || Vibraciones contacto NC:2 Gn, 5...300 Hz acorde a IEC 60068-2-6
