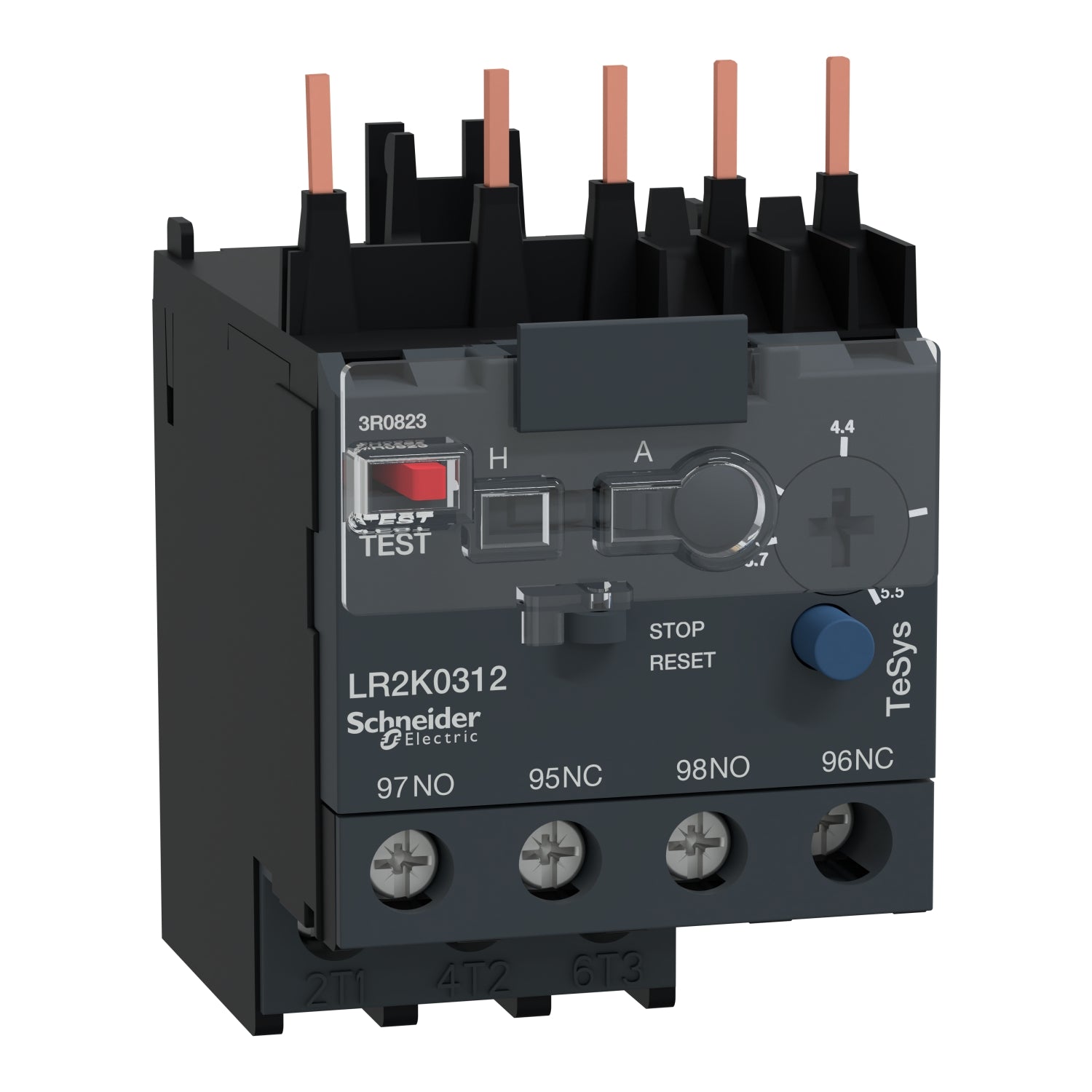

LR2K0312 - Relé térmico Schneider TeSys LR2K 3P 3.7-5.5A Clase 10A
LR2K0312 - Relé térmico Schneider TeSys LR2K 3P 3.7-5.5A Clase 10A
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LR2K0312
La referencia LR2K0312 Schneider es un relé de sobrecarga térmica TeSys LRK con un rango de ajuste térmico de 3,7 a 5,5 A y una tensión nominal de 690 V. La referencia LR2K0312 dispone de clase de disparo 10 A y está diseñada para la protección de motores trifásicos de 2,2 kW a 400 V, incorporando dispositivo diferencial con detección de fallo de fase y desequilibrio de carga. El relé térmico LR2K0312 cuenta con ajustes protegidos mediante cubierta transparente bloqueable por sellado, conexión por borne atornillado con acoplamiento directo a los terminales inferiores de contactores de 3 polos LC1K6 a K16, montaje en carril DIN separado del contactor mediante bloque de terminales LA7K0064 que se vende por separado, certificaciones IEC, UL, CSA, CCC y EAC y cumplimiento con Green Premium RoHS y Reach.
Especificaciones Principales de LR2K0312
TeSys
TeSys LS1
Reles de sobrecarga térmica diferencial
LR2K
Protección del motor
LC7K || LP1K || LP4K || LC1K
CC || CA
Clase 10A acorde a IEC 60947-4-1
3,7…5,5 A
Circuito de alimentación, estado 1 690 V acorde a BS 4941 || Circuito de alimentación, estado 1 690 V acorde a IEC 60947 || Circuito de alimentación, estado 1 750 V acorde a VDE 0110 gr C || Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14
Otras Especificaciones de LR2K0312
<= 400 Hz
Bajo contactor || Placa, con accesorios específicos || Carril, con accesorios específicos
1 NA + 1 NC
6 A para Circuito de señalización
<= 690 V para Circuito de alimentación || 690 V CA AC-15 para Circuito de señalización || 250 V CC DC-13 para Circuito de señalización
6 A gG for Circuito de señalización conforming to VDE 0660 || 6 A gG for Circuito de señalización conforming to IEC 60947
6 kV
2 W
Sí acorde a IEC 60947-4-1
Indicador de disparo - tipo de cable: Amarillo)
Rojo Pulsador, estado 1 función de test de disparo || Azul Pulsador, estado 1 paro y borrado manual || conm. selector, estado 1 manual o automático Reajuste
Bornas tornillo 1 cable(s) 1,5…4 mm²sólido || Bornas tornillo 2 cable(s) 1,5…4 mm²sólido || Bornas tornillo 1 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 2 cable(s) 0,75…4 mm²flexible Sin extremidad de cable || Bornas tornillo 1 cable(s) 0,34…2,5 mm²flexible Con extremo de cable || Bornas tornillo 2 cable(s) 0,34…1,5 mm²flexible Con extremo de cable
1,3 N.m - en Bornas tornillo - con destornillador Philips nº 2 || 1,3 N.m - en Bornas tornillo - con destornillador plano Ø 6 || 1,3 N.m - en Bornas tornillo - con destornillador pozidriv No 2
58 mm
45 mm
65 mm
0,145 kg
IEC 60947 || VDE 0660 || BS 4941 || NF C 63-650
UL || CSA || UKCA
TC acorde a IEC 60068 || TC acorde a DIN 50016
IP2X conforming to IEC 60529
-20…55 °C sin disminución acorde a IEC 60947 || -30…60 °C con restricciones acorde a IEC 60947
-40…70 °C
2000 m sin disminución
850 °C acorde a IEC 60695-2-1
V1 acorde a UL 94 || Requerimiento 2 acorde a NF F 16-101 || Requerimiento 2 acorde a NF F 16-102
Impactos contacto NA:10 Gn para 11 ms acorde a IEC 60068-2-27 || Impactos contacto NC:10 Gn para 11 ms acorde a IEC 60068-2-27 || Vibraciones contacto NA:2 Gn, 5...300 Hz acorde a IEC 60068-2-6 || Vibraciones contacto NC:2 Gn, 5...300 Hz acorde a IEC 60068-2-6
