Descripción de LVSXE213

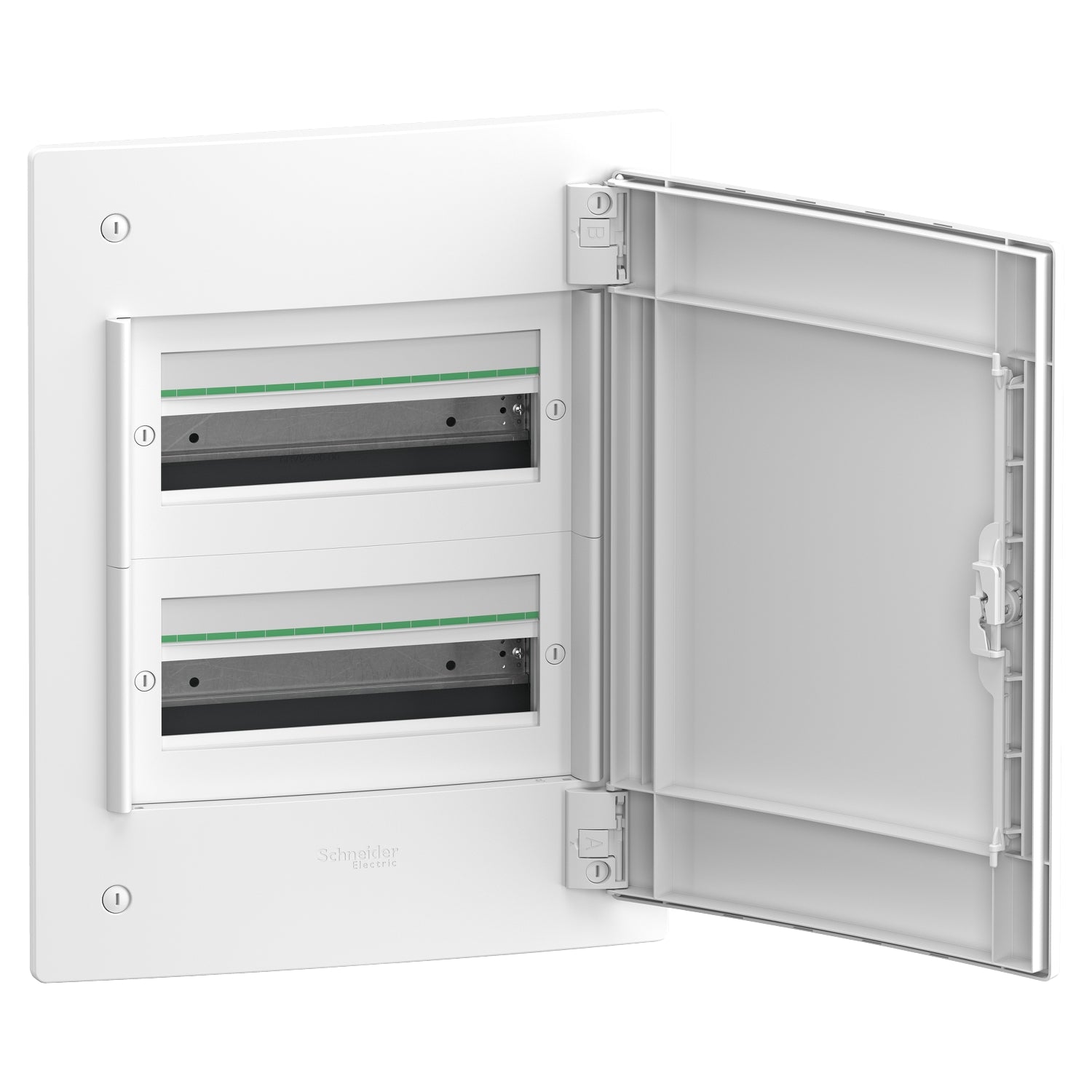

La referencia LVSXE213 Schneider es un cuadro eléctrico empotrable de la gama PrismaSeT XS para instalaciones interiores residenciales y terciarias con 2 filas y 13 módulos de 18 mm, fabricado en tecnoplástico blanco RAL 9003 y con puerta blanca lisa incluida. El cuadro empotrable LVSXE213 dispone de grado de protección IP40 e IK09 con puerta cerrada, clase de aislamiento II, tensión nominal de aislamiento de 400 V, categoría de sobretensión II y una corriente nominal de hasta 63 A. El cuadro eléctrico LVSXE213 incorpora placa trasera, 2 carriles DIN desmontables, bloque de terminales de tierra con 16 salidas, potencia disipada de 50 W, entrada de cables superior e inferior mediante placas extraíbles y dimensiones de 351 mm de ancho, 510 mm de alto y 129 mm de profundidad.
Especificaciones Principales de LVSXE213
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Empotrado
Otras Especificaciones de LVSXE213
Total: 396 mm || Incuerporar: 366 mm
Total: 510 mm || Incuerporar: 480 mm
Total : 136,5 mm || Incuerporar : 86,5 mm
80 mm
13
2
26
52
Clase II
2 etiqueta de identificación || 2 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 2 DIN rail || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
50 W
63 A
400 V
Cable o tubo || Placa con recorte || Placas removíveis
1 tierra con capacidad de sujeción: 16 salientes
8 x 16 mm² + 8 x 10 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 8 16 mm² || Conexión de tornillo - tipo de cable: tierra) , 8 10 mm²
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
3,640 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 650 °C acorde a IEC 60695-2-11
IP40 con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
