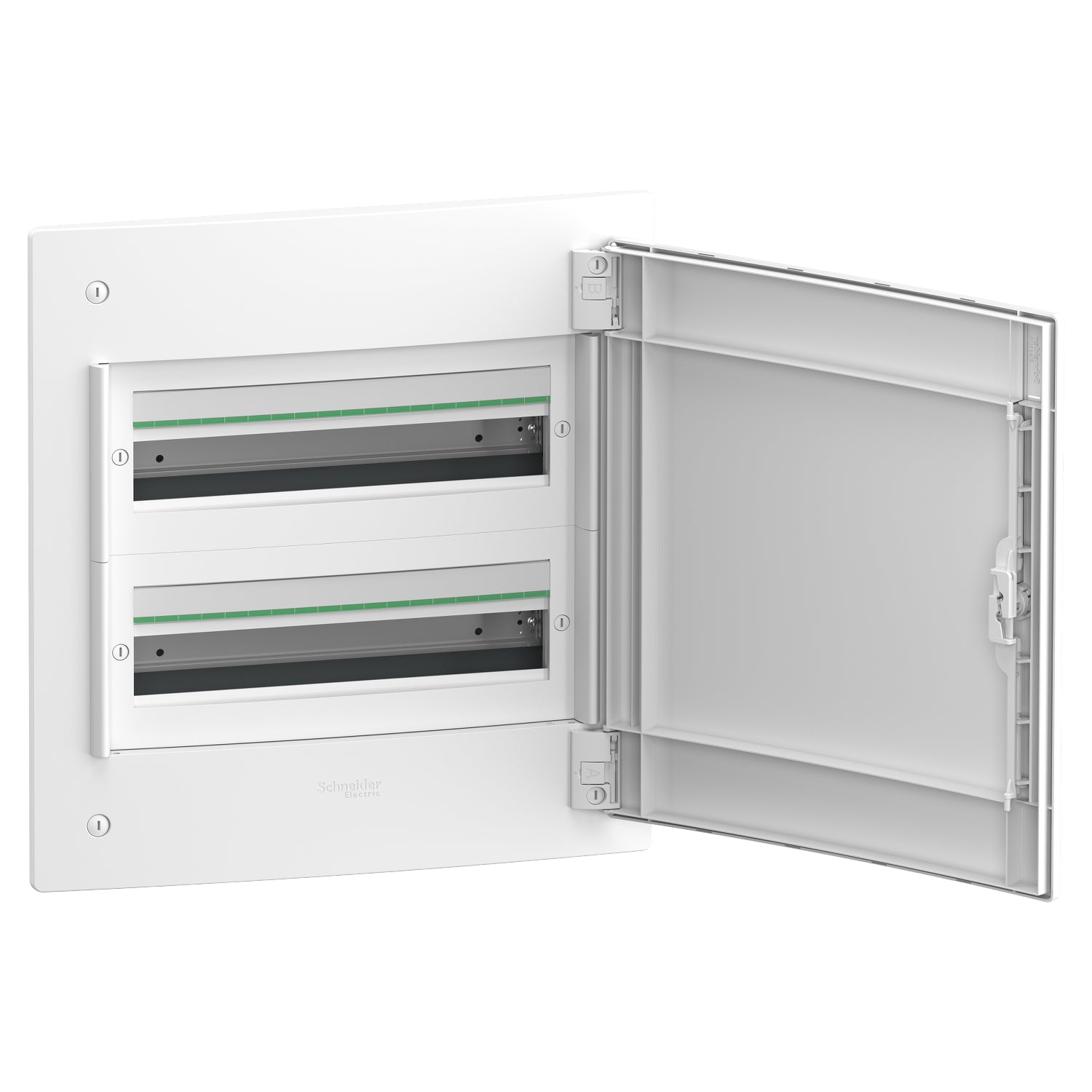

LVSXE218 - Cuadro eléctrico empotrar PrismaSeT XS 2 Filas x 18 Módulos + Puerta Blanca Schneider
LVSXE218 - Cuadro eléctrico empotrar PrismaSeT XS 2 Filas x 18 Módulos + Puerta Blanca Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXE218
La referencia LVSXE218 Schneider es un cuadro eléctrico para empotrar de la gama PrismaSeT XS con capacidad para 2 filas y 18 módulos de 18 mm destinado a instalaciones interiores residenciales y terciarias. El cuadro empotrable LVSXE218 dispone de puerta blanca lisa RAL 9003, envolvente de tecnoplástico, grado de protección IP40 e IK09 con puerta cerrada, placa trasera y 2 carriles DIN desmontables. El cuadro eléctrico LVSXE218 incorpora un bloque de terminales de tierra con 24 salidas, admite una corriente nominal de hasta 90 A, una potencia disipada de 62 W y presenta unas dimensiones de 486 mm de ancho, 510 mm de alto y 129 mm de profundidad.
Especificaciones Principales de LVSXE218
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Empotrado
Otras Especificaciones de LVSXE218
Total: 486 mm || Incuerporar: 456 mm
Total: 510 mm || Incuerporar: 480 mm
Total : 137,5 mm || Incuerporar : 86,5 mm
80 mm
18
2
36
72
Clase II
2 etiqueta de identificación || 2 protector de etiquetas || 1 bloques de terminales || 1 placa obturadora || 1 Puerta || 2 DIN rail || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
62 W
90 A
400 V
Cable o tubo || Placa con recorte || Placas removíveis
1 tierra con capacidad de sujeción: 24 salientes
3 x 25 mm² + 21 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 3 6…25 mm² || Push-in - tipo de cable: tierra) , 21 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 21 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
4,280 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 650 °C acorde a IEC 60695-2-11
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
