Descripción de LVSXE313

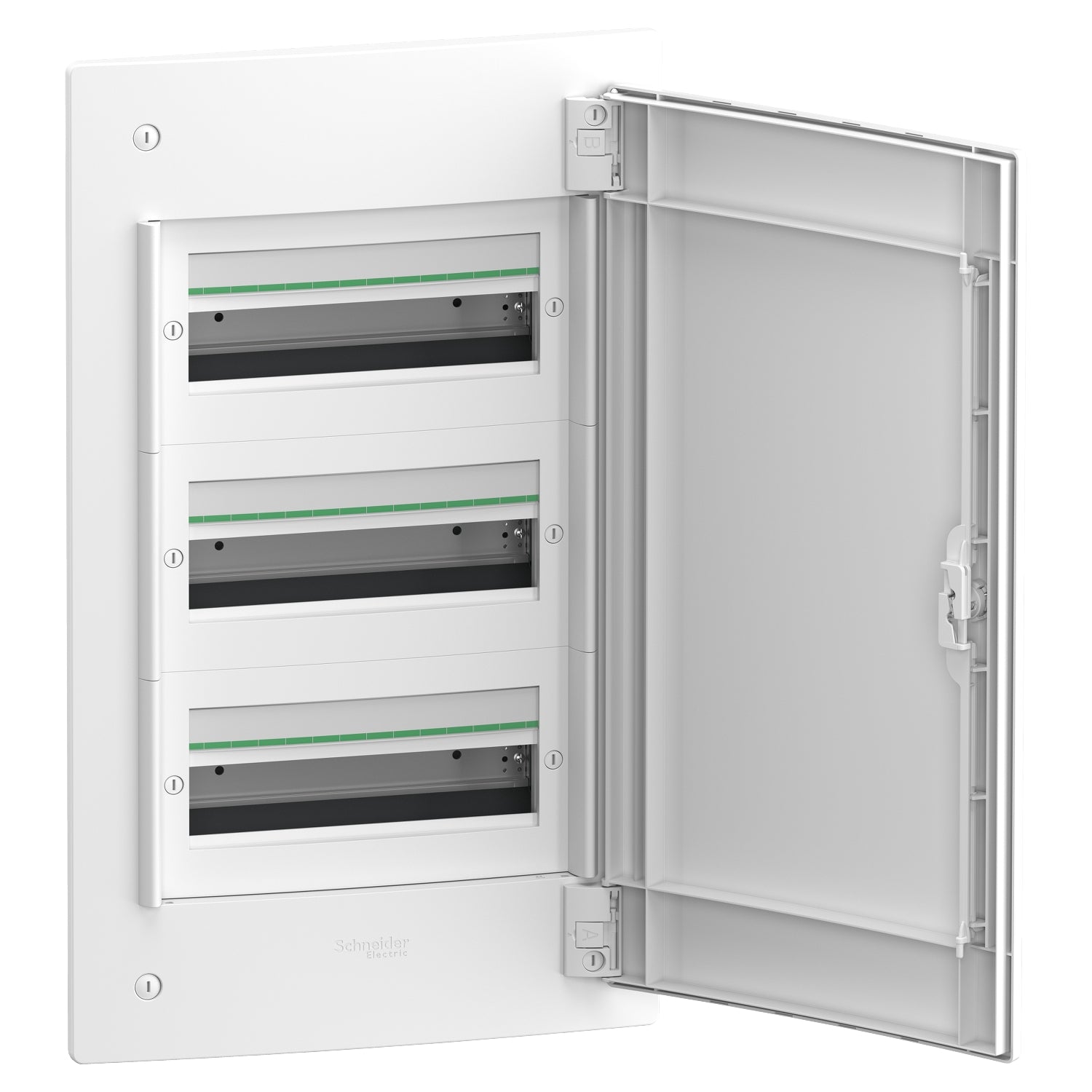

La referencia LVSXE313 Schneider es un cuadro eléctrico para empotrar de la gama PrismaSeT XS con capacidad para 3 filas y 13 módulos de 18 mm orientado a instalaciones interiores. El cuadro empotrable LVSXE313 incorpora puerta blanca lisa RAL 9003, estructura de tecnoplástico, grado de protección IP40 e IK09 con puerta cerrada, placa trasera y 3 carriles DIN desmontables. El cuadro eléctrico LVSXE313 cuenta con un bloque de terminales de tierra con 22 salidas, admite una corriente nominal de hasta 90 A, una potencia disipada de 56 W y presenta unas dimensiones de 351 mm de ancho, 660 mm de alto y 129 mm de profundidad.
Especificaciones Principales de LVSXE313
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Empotrado
Otras Especificaciones de LVSXE313
Total: 396 mm || Incuerporar: 366 mm
Total: 660 mm || Incuerporar: 630 mm
Total : 136,5 mm || Incuerporar : 86,5 mm
80 mm
13
3
39
78
Clase II
3 etiqueta de identificación || 3 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 3 DIN rail || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
56 W
90 A
400 V
Cable o tubo || Placa con recorte || Placas removíveis
1 tierra con capacidad de sujeción: 22 salientes
11 x 16 mm² + 11 x 10 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 11 16 mm² || Conexión de tornillo - tipo de cable: tierra) , 11 10 mm²
Opción de cerradura
Parte atrás, estado 1 tecnoplástico || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 tecnoplástico
4,870 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 650 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 650 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 650 °C acorde a IEC 60695-2-11 || Puerta, estado 1 650 °C acorde a IEC 60695-2-11
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
