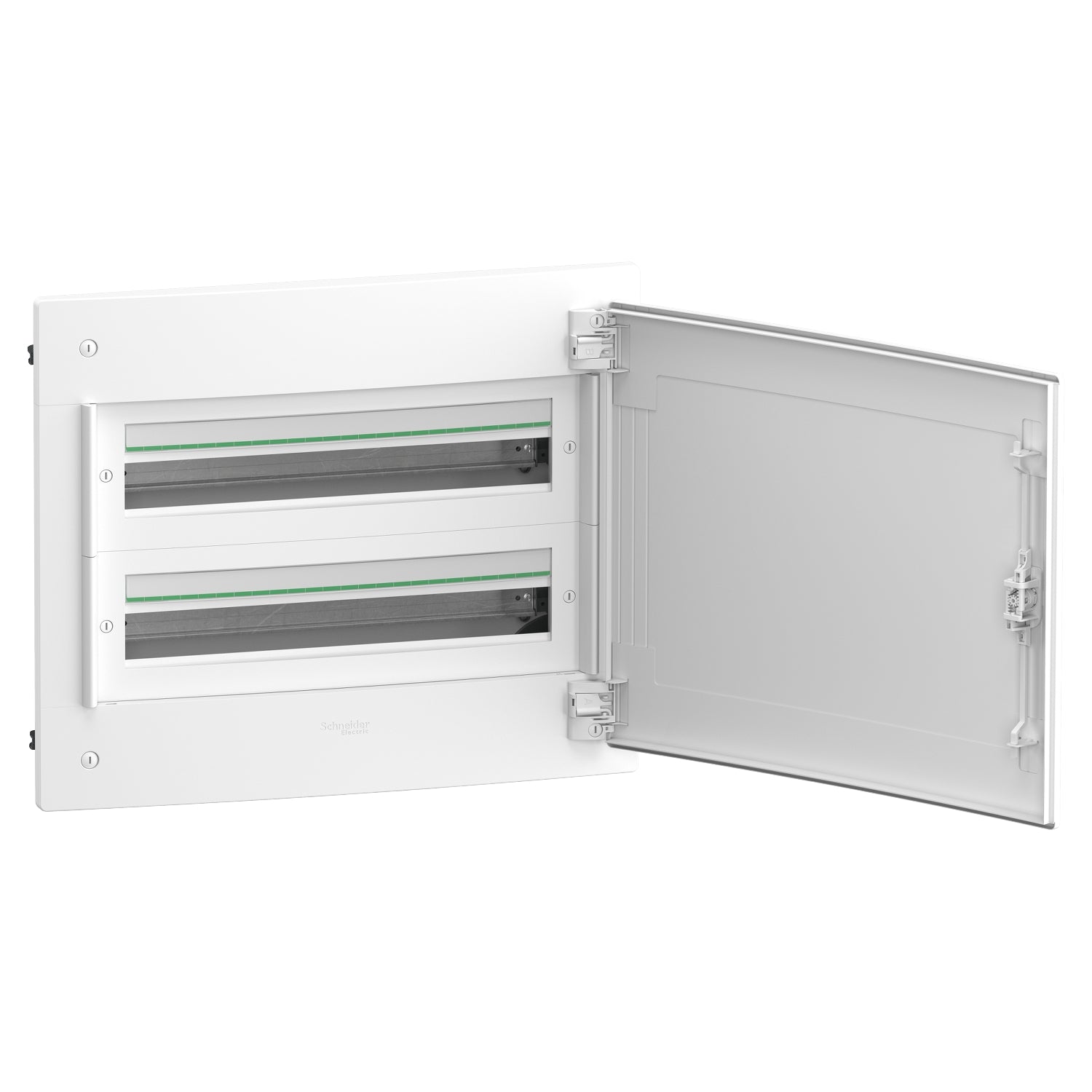

LVSXG224 - Cuadro eléctrico empotrar PrismaSeT XS 2 Filas x 24 Módulos + Puerta Blanca Schneider
LVSXG224 - Cuadro eléctrico empotrar PrismaSeT XS 2 Filas x 24 Módulos + Puerta Blanca Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXG224
La referencia LVSXG224 Schneider es un cuadro eléctrico para empotrar de la gama PrismaSeT XS con capacidad para 2 filas y 24 módulos de 18 mm orientado a instalaciones interiores. El cuadro empotrable LVSXG224 incorpora puerta blanca lisa RAL 9003, estructura de metal y tecnoplástico, grado de protección IP40 con puerta cerrada e IK09, placa trasera y 2 carriles DIN desmontables. El cuadro eléctrico LVSXG224 cuenta con un bloque de terminales de tierra con 24 salidas, admite una corriente nominal de hasta 125 A, una potencia disipada de 81 W y presenta unas dimensiones de 648 mm de ancho, 510 mm de alto y 129 mm de profundidad.
Especificaciones Principales de LVSXG224
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Empotrado
Otras Especificaciones de LVSXG224
Total: 610 mm || Incuerporar: 570 mm
Total: 510 mm || Incuerporar: 480 mm
Total : 151 mm || Incuerporar : 96 mm
80 mm
24
2
48
96
Clase II
2 etiqueta de identificación || 2 protector de etiquetas || 1 bloques de terminales || 1 blanking plate strip ((*)) || 1 Puerta || 2 DIN rail || 2 cable fixing hardware || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
Carril DIN
81 W
125 A
400 V
Cable o tubo || Placa con recorte || Placas removíveis
1 tierra con capacidad de sujeción: 24 salientes
3 x 25 mm² + 21 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 3 6…25 mm² || Push-in - tipo de cable: tierra) , 21 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 21 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 technoplastic and metal || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 metal
11,690 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 850 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 750 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 750 °C
IP40 con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
