LVSXG624 - Cuadro eléctrico empotrar PrismaSeT XS 6 Filas x 24 Módulos + Puerta Blanca Schneider
LVSXG624 - Cuadro eléctrico empotrar PrismaSeT XS 6 Filas x 24 Módulos + Puerta Blanca Schneider
Recíbelo en 24 h para pedidos realizados antes de las 16:00 h
Gratis en pedidos superiores a 99 €. Para el resto, portes de 4,90 €
Descripción de LVSXG624

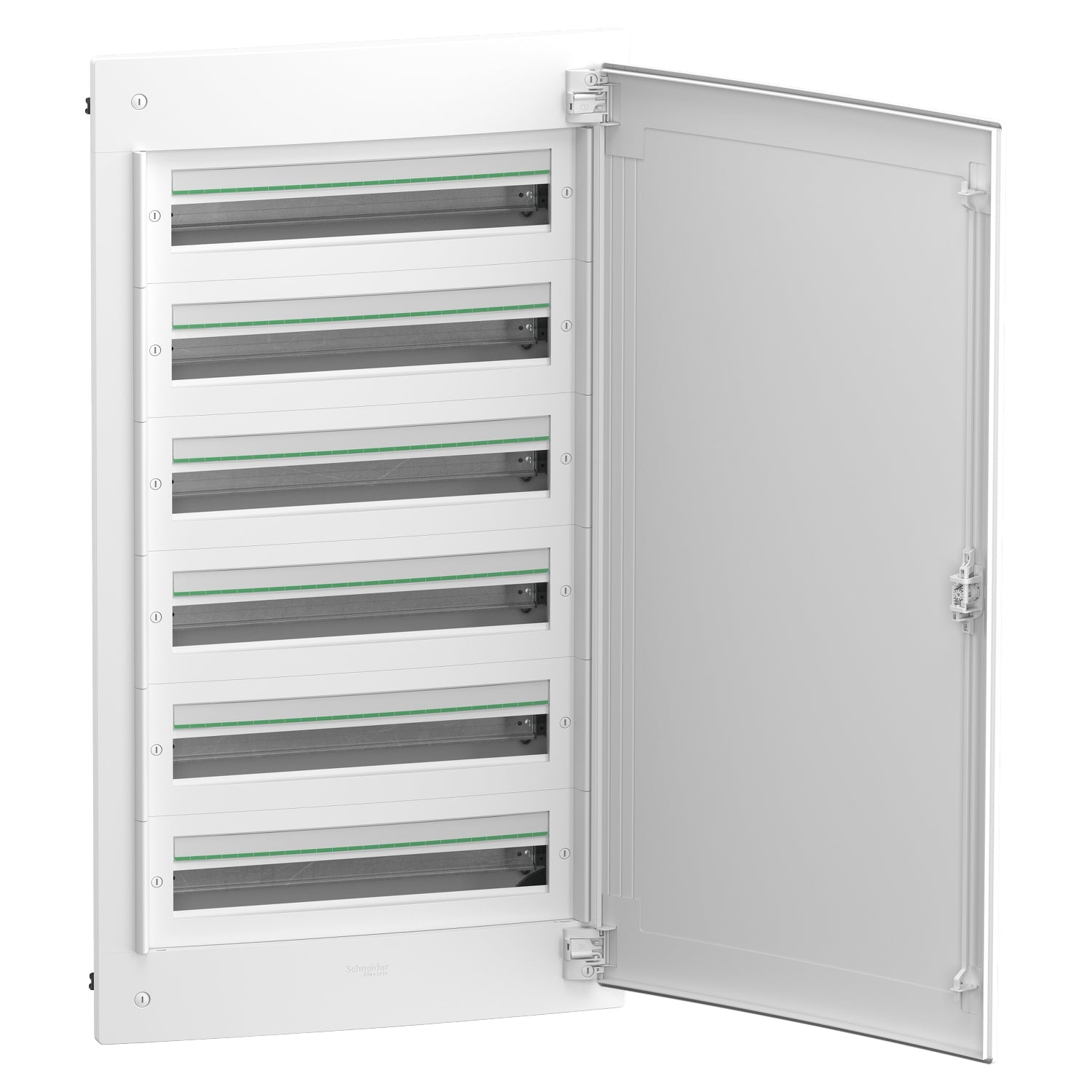

La referencia LVSXG624 Schneider es un cuadro eléctrico para empotrar de la gama PrismaSeT XS con capacidad para 6 filas y 24 módulos de 18 mm destinado a instalaciones interiores residenciales y terciarias. El cuadro empotrable LVSXG624 dispone de puerta blanca lisa RAL 9003, estructura de metal y tecnoplástico, grado de protección IP40 con puerta cerrada e IK09, placa trasera y 6 carriles DIN desmontables. El cuadro eléctrico LVSXG624 incorpora un bloque de terminales de tierra con 48 salidas, admite una corriente nominal de hasta 125 A, una potencia disipada de 156 W y presenta unas dimensiones de 648 mm de ancho, 1110 mm de alto y 129 mm de profundidad.
Especificaciones Principales de LVSXG624
PrismaSeT
ZENcelo ELV +
Armario
Armario de distribución
Empotrado
Otras Especificaciones de LVSXG624
Total: 610 mm || Incuerporar: 570 mm
Total: 1110 mm || Incuerporar: 1080 mm
Total : 151 mm || Incuerporar : 96 mm
80 mm
24
6
144
288
Clase II
6 etiqueta de identificación || 6 protector de etiquetas || 1 bloques de terminales || 2 blanking plate strip ((*)) || 1 Puerta || 6 DIN rail || 5 cable fixing hardware || 1 back plate
Modular
Ciego
DIN simétrico
Sin placa de montaje
Carril DIN
156 W
125 A
400 V
Cable o tubo || Placa con recorte || Placas removíveis
1 tierra con capacidad de sujeción: 48 salientes
6 x 25 mm² + 42 x 4 mm² para tierra
Conexión de tornillo - tipo de cable: tierra) , 6 6…25 mm² || Push-in - tipo de cable: tierra) , 42 1,5…4 mm² - tipo de cable: flexible) || Push-in - tipo de cable: tierra) , 42 6 mm² - tipo de cable: rígido o trenzado)
Opción de cerradura
Parte atrás, estado 1 technoplastic and metal || Envolvente, estado 1 tecnoplástico || Delantero (mando rotativo), estado 1 tecnoplástico || Puerta, estado 1 metal
25,530 kg
Envolvente, estado 1 Blanco - tipo de cable: RAL 9003) || Delantero (mando rotativo), estado 1 Blanco - tipo de cable: RAL 9003) || Puerta, estado 1 Blanco - tipo de cable: RAL 9003)
Residencial || Edificios pequeños
Bar, estado 1 850 °C acorde a IEC 60695-2-11 || Envolvente, estado 1 750 °C acorde a IEC 60695-2-11 || Delantero (mando rotativo), estado 1 750 °C
Cuerpo con puerta y junta IP54
IK09 con puerta y junta IP54
II
-25…60 °C
IEC 60670-1 || IEC 60670-24
IMQ
